FLUENT圓柱擾流敏感性計算
ANSYS Fluent的adjoint solver用于計算流體系統中仿真結果對于用戶輸入參數的敏感性分析,這些參數包括流體計算模型、邊界條件及初始條件、控制參數以及模型幾何形狀的敏感性。Fluent中的adjoint Solver是一個強大的組件,可以使用來自一個或多個adjoint解決方案的敏感信息來指導系統的改進,從而可以在系統性能上進行可預測的改進。
本案例是一個圓柱體,上面和下面是對稱平面。流動為層流穩態流動,流體為不可壓縮流體,雷諾數為40。以下教程忽略整個計算過程中前面的穩態計算部分,僅重點介紹后面敏感性分析部分。
.jpg)
1、啟動FLUENT并導入網格
(1)在Windows系統下執行“開始”→“所有程序”→ANSYS 18.2→Fluid Dynamics→FLUENT 18.2命令,啟動FLUENT 18.2。

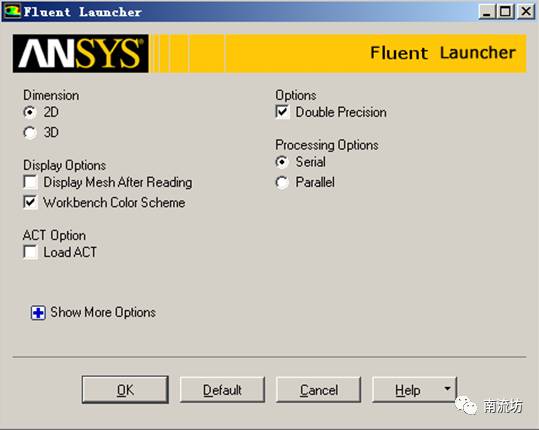

(2)在FLUENT Launcher界面中的Dimension中選擇2D,在Display Options中勾選Display Mesh After Reading,Embed Graphics Windows和Workbench Color Scheme,單擊OK按鈕進入FLUENT主界面。
.jpg)

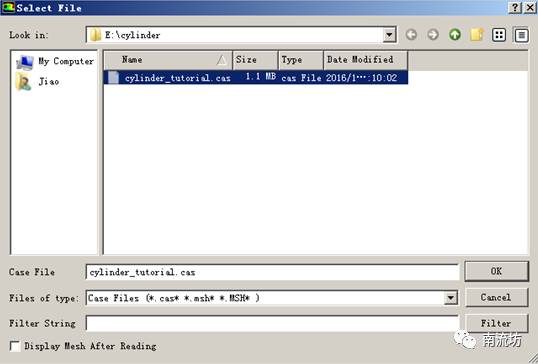

(3)在FLUENT主界面中,單擊主菜單中File→Read→Case & Data按鈕,彈出Select File(導入Case)對話框,選擇文件名為cylinder_tutorial.cas的模型文件和cylinder_tutorial.cdat的計算結果,單擊OK按鈕。

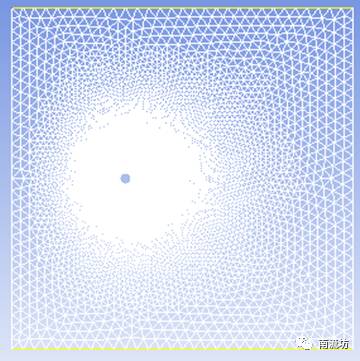

(4)導入Case后,在圖形顯示區將顯示幾何模型。
.jpg)
.jpg)

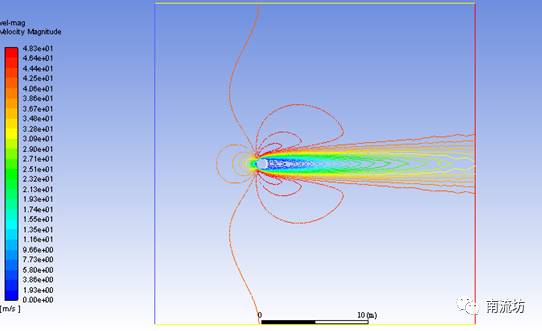

(5)在Graphics下雙擊Contous彈出Contous(等值線)對話框。
Contous of選擇Velocity和Velocity Magnitude,在Surface中選擇fluid:001,單擊Display按鈕,顯示云圖。
.jpg)
2、調入Adjoint Solver
(1)在文本信息區,依次輸入以下指令
> define
/define> models
/define/models> addon-module
Fluent Addon Modules:
0. None
1. MHD Model
2. Fiber Model
3. Fuel Cell and Electrolysis Model
4. SOFC Model with Unresolved Electrolyte
5. Population Balance Model
6. Adjoint Solver
7. Single-Potential Battery Model
8. Dual-Potential MSMD Battery Model
9. PEM Fuel Cell Model
10. Macroscopic Particle Model
Enter Module Number: [0] 6
(2)輸入6,選擇導入Adjoint Solver。
3、設置觀察值

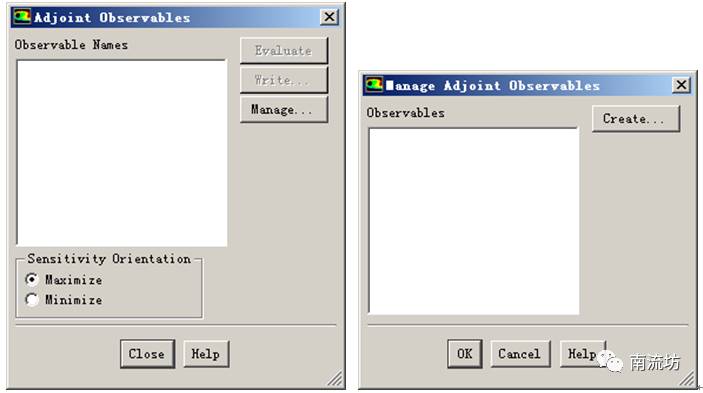

(1)單擊主菜單中Design→Adjoint-Based→Observables按鈕,彈出Adjoint Observables(觀察值)面板。單擊Manage按鈕,彈出Manage Adjoint Observables(管理觀察值)面板。
.jpg)

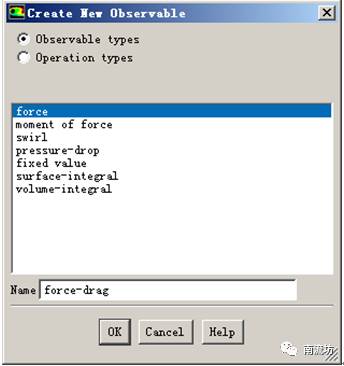

(2)單擊Create按鈕,彈出Create New Observable(創建新觀察值)面板。選擇Observables types選項,在選擇列表中選擇force,在Name中填入force-drag,單擊OK按鈕關閉對話框。
.jpg)

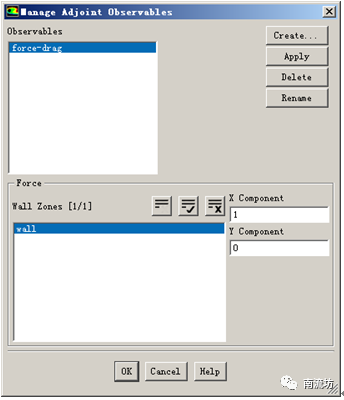

(3)返回Adjoint Observables(觀察值)面板后,在Observables中選擇force-drag,在Wall Zones中選擇wall,在X-Component和Y-Component中分別填入1和0,單擊Apply按鈕,設置完觀察值force-drag。
.jpg)
(4)重復上面步驟(2)和(3)設置名稱為force-lift的觀察值,在X-Component和Y-Component中分別對應填入0和1,單擊OK按鈕確認。
4、計算拖曳力敏感性
(1)在Manage Adjoint Observables(管理觀察值)面板中,Observable Names選擇force-drag,對應在Sensitivity Orientation中選擇Minimize,單擊Evaluate按鈕,在文本信息區顯示如下信息:
Observable name:force-drag
Observable Value (n): 1271.7444

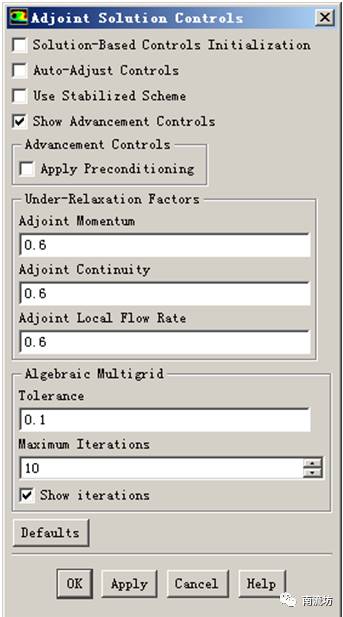

(2)單擊主菜單中Design→Adjoint-Based→Solver Controls按鈕,彈出Adjoint Solution Controls(伴隨求解控制)面板。取消選擇Solution-Based Controls Initialization和Auto-Adjust Controls,選擇Show Advancement Controls并且取消選擇Apply Preconditioning,單擊OK按鈕確認。
.jpg)

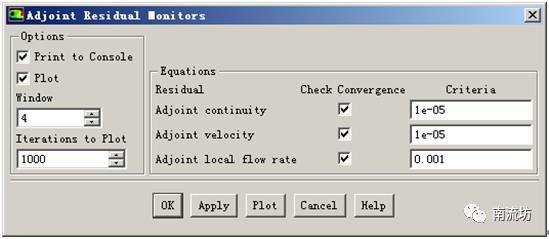

(3)單擊主菜單中Design→Adjoint-Based→Monitors按鈕,彈出Adjoint Residual Monitors(伴隨殘差監視)面板,確保勾選中Print to Console和Plot,其他保持默認值,單擊OK按鈕確認。
.jpg)

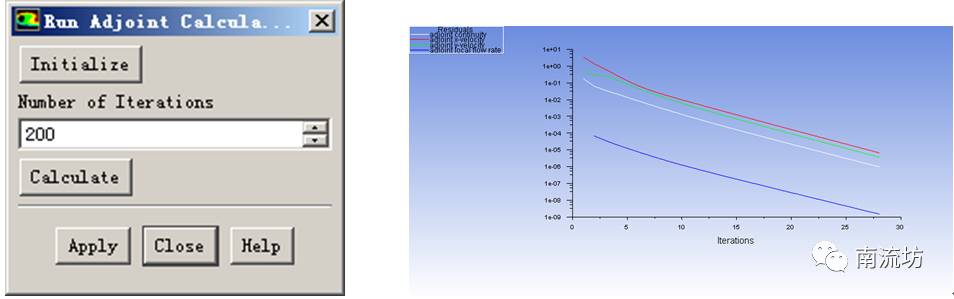

(4)單擊主菜單中Design→Adjoint-Based→Calculate按鈕,彈出Adjoint Run Calculation(伴隨開始計算)面板,單擊Initialize按鈕進行初始化,設置Number of Iterations為200,單擊Calculate按鈕開始計算。
.jpg)
(5)計算完后在Adjoint Run Calculation(伴隨開始計算)面板點擊Close按鈕關閉窗口。
5、拖曳力敏感度后處理
(1)邊界條件敏感度分析
單擊主菜單中Design→Adjoint-Based→Reporting按鈕,彈出Adjoint Reporting(伴隨報告)面板,在Boundary choice中選擇inlet,點擊Report按鈕,在文本信息區顯示如下信息:
Boundary condition sensitivity report: inlet
Observable: force-drag
Velocity Magnitude (m/s): 40 Sensitivity ((n)/(m/s)): 54.553593
Decrease Velocity Magnitude to decrease force-drag
單擊Close按鈕,關閉Adjoint Reporting對話框。
.jpg)
(2)動量源敏感度分析

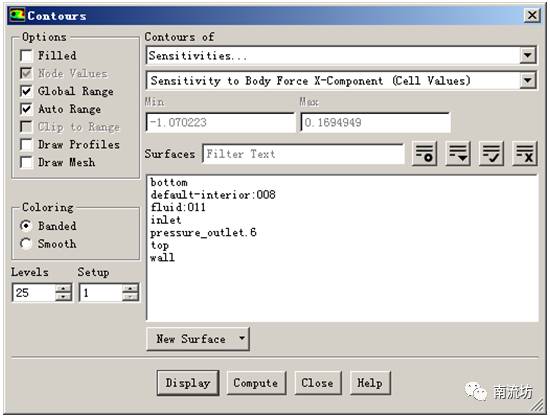

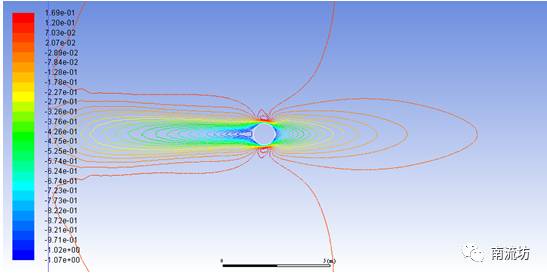

單擊主菜單中Postprocessing→Graphics→Contours→Edit按鈕,彈出Contours(云圖)對話框。選擇Sensitivities和Sensitivity to Body Force X-Component (Cell Values),單擊Display按鈕顯示云圖。
.jpg)
.jpg)
(3)形狀敏感度分析

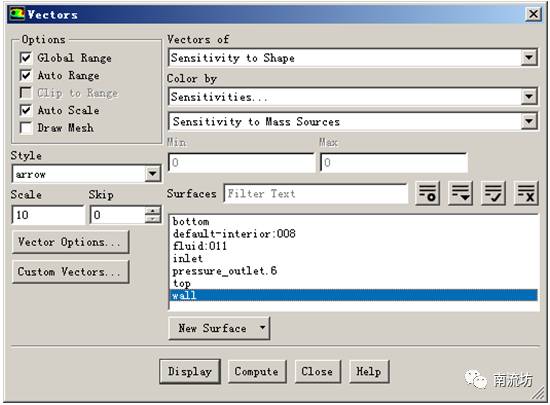

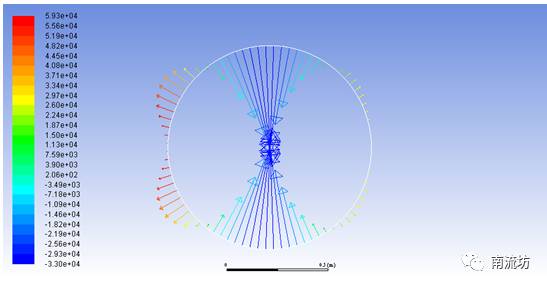

單擊主菜單中Postprocessing→Graphics→Vectors→Edit按鈕,彈出Vectors(矢量圖)對話框。在Vectors of中選擇Sensitivity to Shape,在Color by中選擇Sensitivities和Sensitivity to Mass Sources (Cell Values) ,在Surfaces中選擇wall,單擊Display按鈕顯示矢量圖。
.jpg)
.jpg)
(4)導出拖曳力敏感度數據
單擊主菜單中Design→Adjoint-Based→Design Tool按鈕,彈出Design Tool(設計工具)面板。
.jpg)

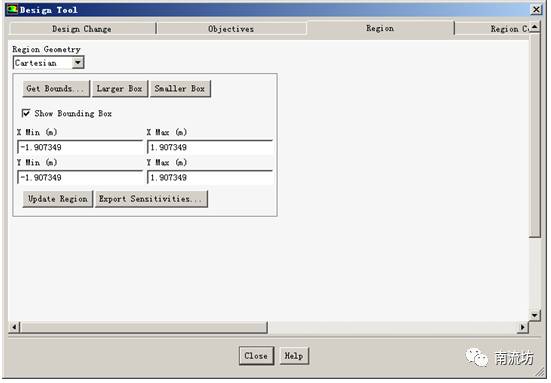

在Region選項卡中, 單擊Get Bounds按鈕,彈出Bounding Box Definition對話框,選擇wall,單擊OK按鈕確定。
.jpg)
.jpg)
6、計算升力敏感性

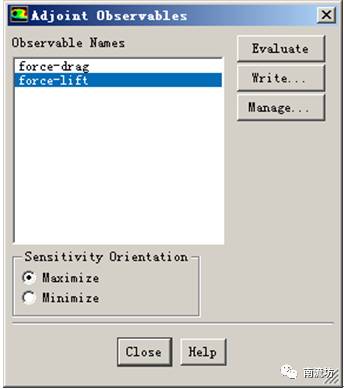

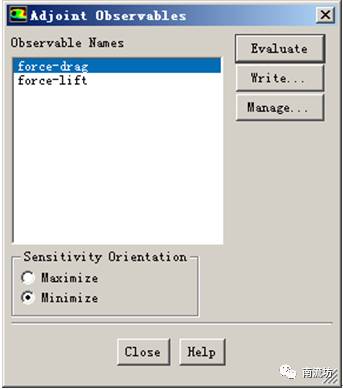

(1)在Manage Adjoint Observables(管理觀察值)面板中,Observable Names選擇force-lift,對應在Sensitivity Orientation中選擇Maximize。
.jpg)
(2)單擊主菜單中Design→Adjoint-Based→Calculate按鈕,彈出Adjoint Run Calculation(伴隨開始計算)面板,單擊Initialize按鈕進行初始化,單擊Calculate按鈕開始計算。
(3)計算完后在Adjoint Run Calculation(伴隨開始計算)面板點擊Close按鈕關閉窗口。
7、形狀敏感度分析

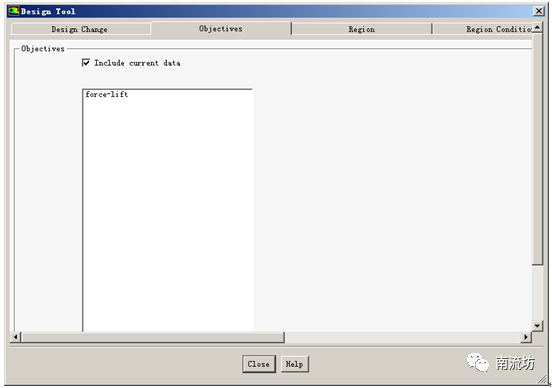

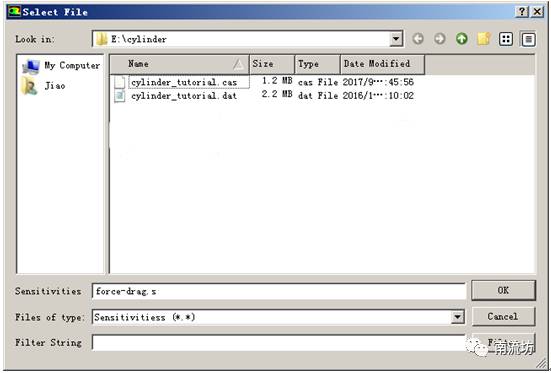

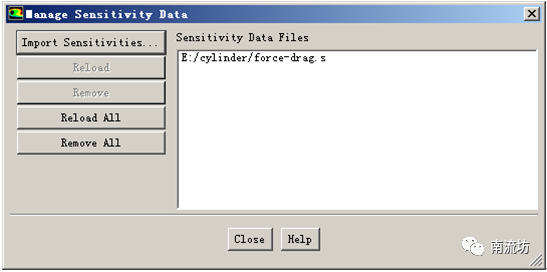

(1)單擊主菜單中Design→Adjoint-Based→Design Tool按鈕,彈出Design Tool(設計工具)面板。在Objectives選項卡中,單擊Manage Data按鈕,彈出Manage Sensitivity Data對話框,單擊Import Sensitivities按鈕,選擇輸入force-drag.s數據。
.jpg)
.jpg)

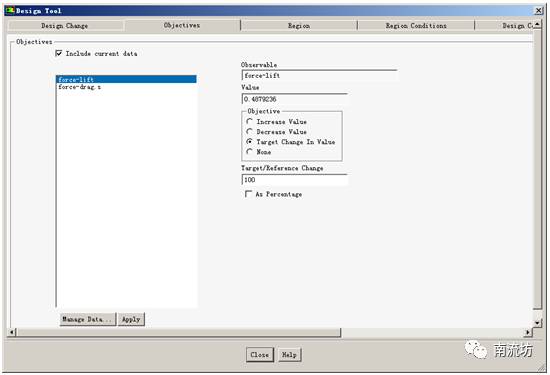

(2)在Objectives選項卡中,在observable中選擇force-lift,在Objective中選擇Target Change In Value,在Target/Reference Change中輸入100,單擊Apply按鈕。

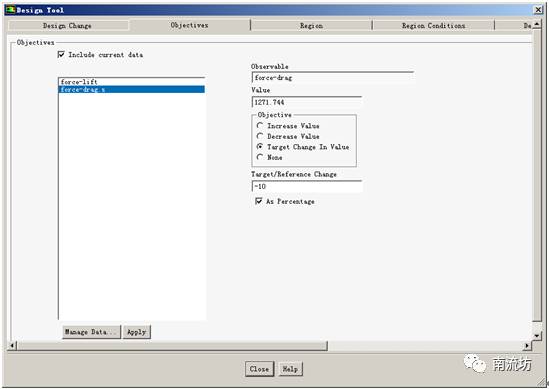

在observable中選擇force_drag.s,在Objective中選擇Increase Value,在Target/Reference Change中輸入-10并勾選As Percentage選項,單擊Apply按鈕。
.jpg)
.jpg)

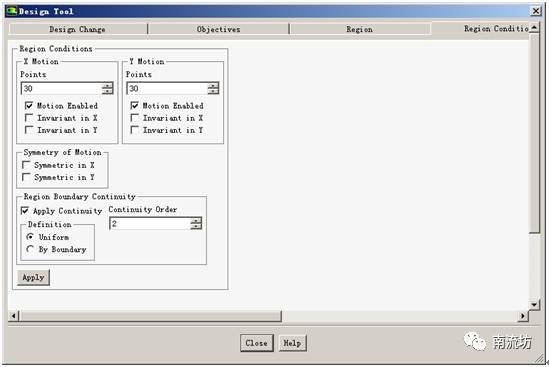

(3)在Region Conditions選項卡中,在X Motion和Y Motion中分別填入30,單擊Apply按鈕。
.jpg)

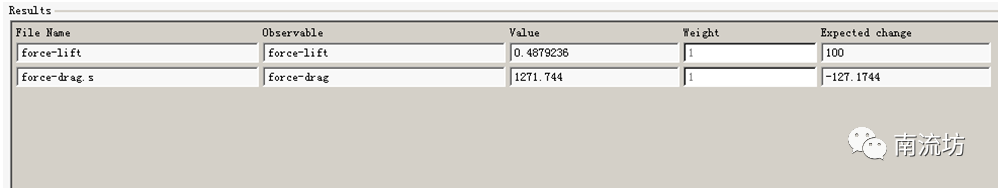

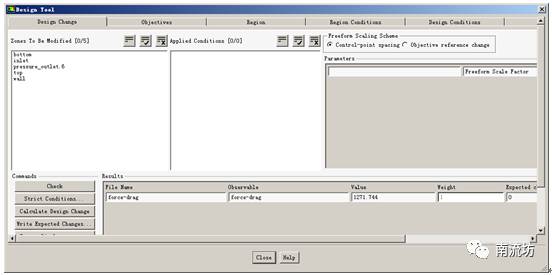

(4)在Design Change選項卡,在Zones To Be Modified中選擇wall,單擊Calculate Design Change按鈕,結果列表更新,以反映每個觀察到的預期變化。
.jpg)
(5)單擊Modify Mesh按鈕,通過計算將網格進行重新優化,在文本信息區顯示如下信息:
Updating mesh (steady, mesh iteration = 00001, pseudo time step 1.0000e+00)...
Dynamic Mesh Statistics:
Minimum Volume = 3.48941e-04
Maximum Volume = 6.36270e-01
Maximum Cell Skew = 3.71487e-01 (cell zone 11)
Minimum Orthogonal Quality = 6.28513e-01 (cell zone 11)
done.

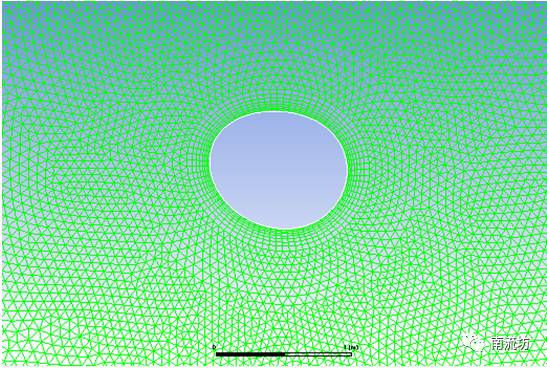

(6)單擊主菜單中Postprocessing→Graphics→Mesh按鈕,顯示變形后的網格。
.jpg)
(6)單擊主菜單中Solving→Run Calculation→Calculate按鈕,進行重新計算。計算收斂后,單擊主菜單中Design→Adjoint-Based→Observable對拖曳力和升力進行重新評估,顯示如下信息:
Observable name: force-drag
Observable Value (n): 1150.451
Observable name: force-lift
Observable Value (n): 96.650177
可以看到,通過模型的幾何優化,拖曳力降低而升力大大提高。
