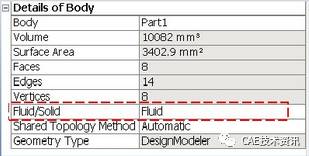

打開Workbench，tool box/component systems里選mesh，空白區出現如下圖，雙擊Geometry，導入幾何模型，這是一個外部固體包裹內部管流的簡單模型，僅用于演示步驟。任選一個Part，在Details of Body里有個選項Fluid/Solid，需要分別定義好流體和固體

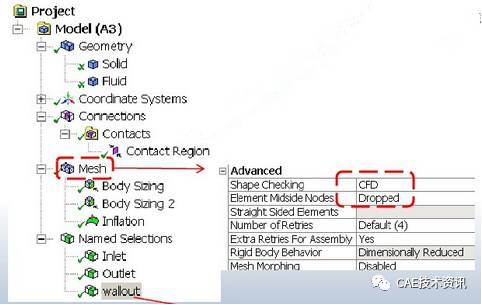

關掉Geometry，雙擊Mesh打開新窗口，按如下設置。自動創建流固耦合面，將在Fluent里自動設置為interface

劃分固體網格和流體網格因為是有限體積法，所以單元邊不帶中間節點Named selections命令分別創建lnlet，outlet和wllout.Wallout用來定義固體外表面與環境的對流換熱邊界條件

關閉Meshing窗口返回到project schematic界面，右擊Mesh→Tansfer Data To New→Fluent，將建立Fluent的分析項目。

此時mesh 后面變?yōu)殚W電符號，需右擊它再點菜單中update

雙擊Setup，打開Fluent窗口，設置材料流相固相、激活能量方程、湍流模型、邊界條件等。進口流速1m/s，600k，出口pa，wallout定義對流換熱系數5，環境溫度300k。

右擊點update，閃電符號變?yōu)楣刺?/span>

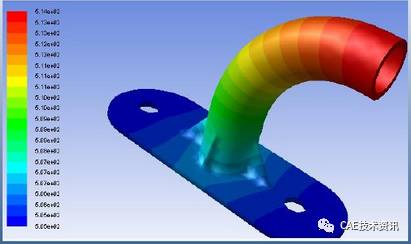

溫度云圖

關閉Fluent窗口，返回projectschematic界面，右擊B Fluent project/Solution→

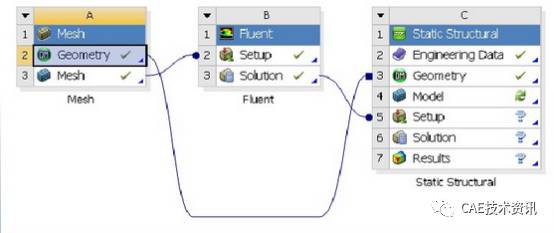

Transfer data to new→static structural，出現新的C project，然后鼠標點擊A的Geometry并按住不放，拖放到C額Geometry上松鼠標，這樣出現連接線，A的Geometry可以傳遞到C中。

雙擊C的model，打開分析窗口，創建網格，關鍵：在Static structural下面有

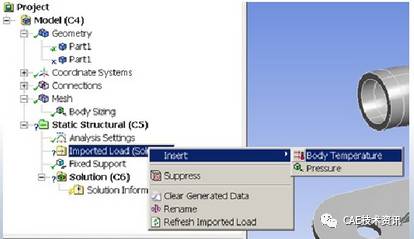

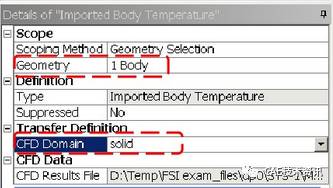

imported Load（solution），右擊inert→Body Temperature，會出現進度條，稍等則在左下角出現下列圖片，Geometry選中固體，CFD Domin選Solid，此時Imported Body Temperature前出現閃電符號，右擊選Import Load，Fluent計算的溫度載荷就插值到新劃分的有限元網格上。

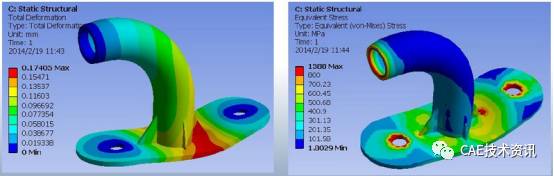

添加預約，計算

這僅是個簡單實例，具體問題還涉及到定義材料塑性應力應變數據，分析的非線性設置，接觸設置等等。
