在網格劃分的時候，有時候為了模擬時顯示更多細節和節省計算時間，需要將局部網格細劃分，而其余部分的網格粗分，這樣可以減少單元數量，減少計算時間，提高精度。

網格局部細分主要分兩步：

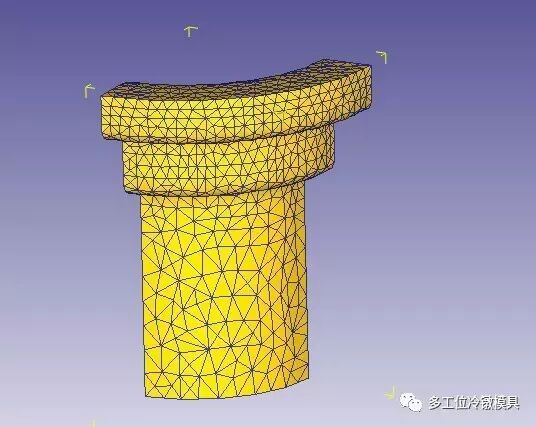

第一步就是將網格單元粗劃分，這個很簡單，只要能劃分出來網格就可以了。

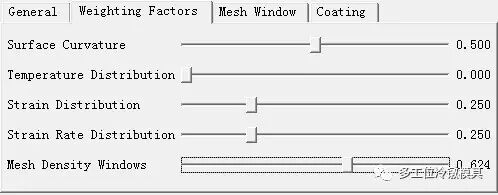

第二步才是網格局部細劃分,首先點擊Detailed Settings ，進入新的窗口，點擊 Weighting Factors，找到最后一項Mesh Density Windows，拖動滑塊修改其參數（具體修改多少無所謂，只要你修改一點，旁邊的Mesh Window選項卡就會變成黑色可編輯）。

再點擊Mesh window選項，進入局部網格劃分界面。

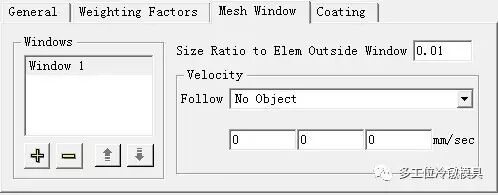

點擊“+”按鈕，在工件合適位置添加一個局部劃分區，并在Size Ratio to Elem Outside Window選項內輸入一個比例，為了網格細分的更明顯，這里建議將這個數值填的更小點。默認值為1，我一般將其修改為0.01。

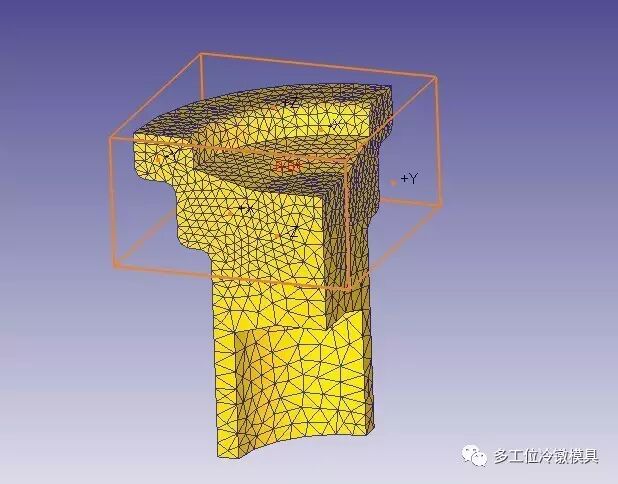

調整區域大小，使其包裹住要劃分的部分。

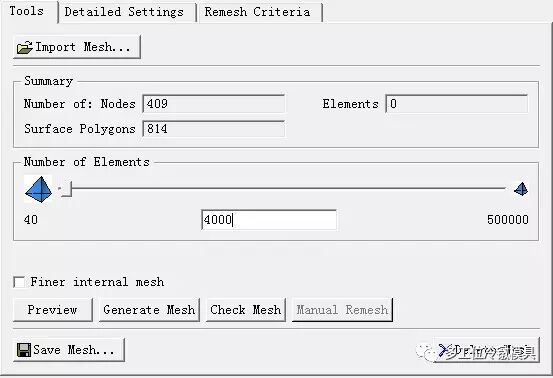

最后點擊Tools返回到網格生成界面，修改一下網格數量，點Generate Mesh重新生成網格。
