由化石燃料的燃燒帶來的環境問題日益嚴峻，汽車制造商們因此向市場推出了更多的節能汽車。燃料消耗的一個重要因素是汽車的氣動曳力。然而由于汽車形狀復雜，所以對其進行建模極具挑戰性，同時也很難定量地計算其受到的氣動阻力。Ahmed 體是一個在汽車工業領域被廣泛用于驗證仿真工具的基準模型，它的形狀簡單，易于建模，而且還保持了汽車的幾何特征。

為什么要研究汽車的曳力系數？

曳力系數是對處于流體環境中的物體所受阻力進行量化的參數。相對于物體的形狀來說，曳力系數并非一個絕對常數，因?yàn)樗鼤?huì)隨著氣流的速度和方向、物體的形狀和尺寸，以及流體密度和粘度的變化而變化。物體的曳力系數越低，其受到氣體或流體的動力阻力則越小。就汽車而言，曳力系數越低，能效就越高。曳力系數不僅會影響汽車的最高速度，同時還會對操控性產生影響。基于以上原因，具有低曳力系數的汽車更受到人們的追捧。然而一味地降低曳力會造成汽車受到的下壓力降低，進而導致牽引力的損耗，同時還會提高車禍概率。

大多數汽車的平均曳力系數都介于 30 至 35 之間。形狀方方正正的汽車曳力系數較高，例如 HUMMER? H2 的曳力系數為 57；而流線型汽車曳力系數較低，例如 Mercedes-Benz? C-Class? 的曳力系數為 24。再強調一下，以上僅為平均測量值。汽車曳力系數的精確數值會隨著雷諾數和其他各種因素的變化而變化。

我們可以通過多種方法對汽車進行改裝，以優化其空氣動力學設計，降低其曳力系數。為了讓您的愛車外觀呈流線型，您可以將車頂行李架、擋泥板、擾流板、無線電天線等零部件拆除。專業賽車手還會拆除他們的雨刮器及后視鏡，但是我們并不推薦普通司機也這樣做。您還可以為您的愛車裝上輪罩、進氣格柵、車身底板、擋泥板及改裝的前保險杠，對曳力系數進行改進，使您的愛車脫穎而出。

Ahmed 體是什么？

Ahmed 體的概念是由 S.R. Ahmed 于 1984 年在他的名為 “Some Salient Features of the Time-Averaged Ground Vehicle Wake” 的研究中創造的。從那時起，它就成為了空氣動力學仿真工具的基準。其外形為簡單的幾何形狀，長為 1.044 米、寬為 0.288 米、高為 0.389 米。同時其底部還設計有 0.5 米的圓柱形支腳，且后表面是傾斜度為 40 度的斜面。

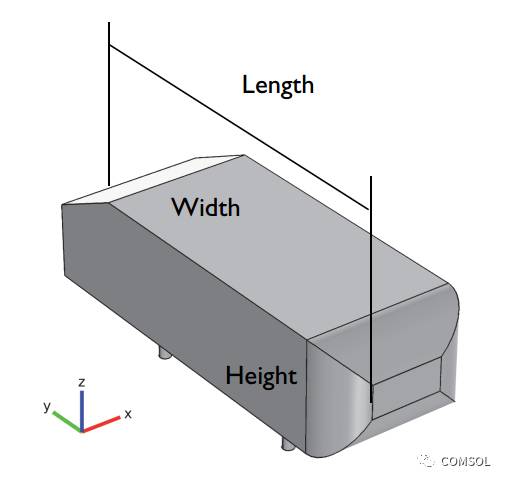

Ahmed 體的簡單幾何結構。

模擬流過 Ahmed 體的氣流

在流過 Ahmed 體的氣流驗證模型中，Ahmed 體斜面的傾斜度為 25 度，被安置于 8.352 米× 2.088 米× 2.088 米的空間中，對其流場進行了計算。

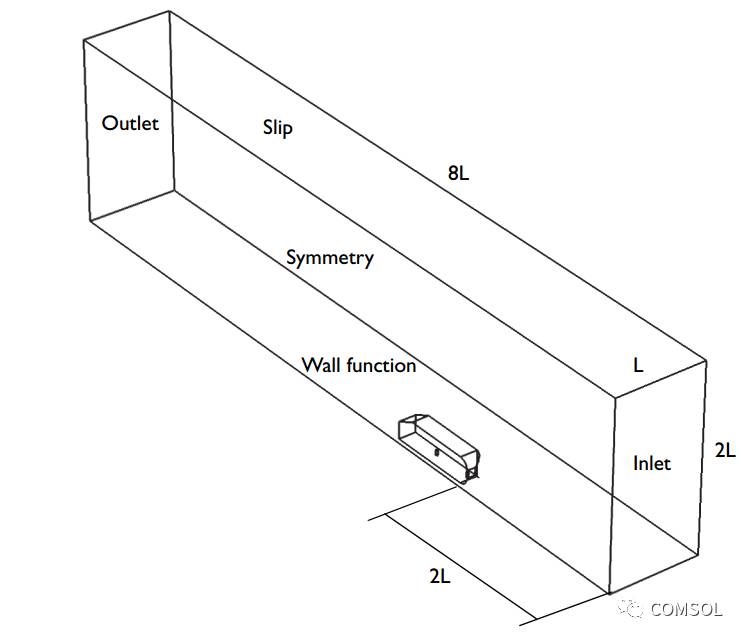

流體流動仿真的求解域及邊界條件。

氣流入口設置在車體前方，距離車體的距離為兩輛車的長度（2L）。為了減少計算量，我們引入一個對稱平面，從而只需模擬該模型的一半。

模型中的流體為湍流，這是基于由車體長度和進氣速度決定的雷諾數所確定。此仿真不僅求解了湍流動能和耗散問題，同時還計算出了速度場。相比于通常用來解決湍流問題的網格，我們?cè)谀Ｐ椭袣饬飨掠挝恢檬褂昧烁鼮榫?xì)的網格，以此來捕獲尾流區。

結果

Ahmed 體的總曳力系數是此仿真的關鍵數據，它是由對 Ahmed 體的正面、斜面、底面測得的壓力系數及表面摩擦力組成。在得到的仿真結果中，對總曳力的預測十分準確，但個別單獨測量結果與實驗結果略有出入。

上述數據偏差涉及多種不同因素。對于車體的前面和頂面而言，仿真中使用的壁函數不足以有效地預測流動轉變（試驗中觀察到的）。

對于斜面上的系數數據的偏差，我們可以觀察到如下圖所示的沿斜面流動的氣流的流線，其厚度是由湍流動能決定的。

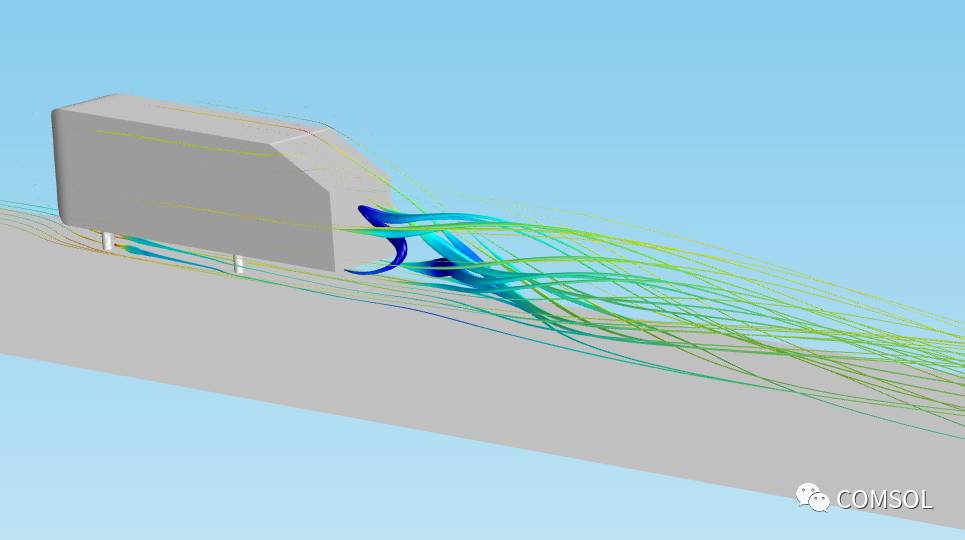

Ahmed 體背后流線的厚度與其湍流動能成正比。

通過實驗數據我們發現，用來指示沿斜面流動的氣流的流線幾乎無處不在，并且在底部后方具有兩個小的回流區。仿真結果顯示捕獲到了這個效應，然而卻過高地預測了回流區域。

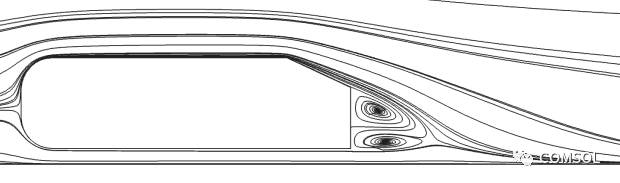

流線表示 Ahmed 體后方的回流區。

斜面的壓力曳力對回流區的精確形狀和位置非常敏感，就是這一原因?qū)е铝朔抡娉霈F(xiàn)偏差。

盡管這些數據在數值上存在差異，但由于總曳力系數值相近，故仿真結果定性地等同于實驗結果。雖然可能存在較小的數據偏差，但仿真依然捕獲了流過 Ahmed 體的氣流的主要特征。因此，這個仿真完全可以勝任對總曳力系數的計算。

*HUMMER 為 General Motors LLC 的注冊商標。

*Mercedes-Benz 和 C-Class 為 Daimler AG Corporation 的注冊商標。
