某天深夜一個失聯多年的同學二蛋突然在qq上call我，我以為他要結婚了，不料他開口就問 : '狗班長，聽說你還在搞仿真，幫個忙呀’，聊了一陣之后，原來這貨畢業后進入了建筑行業，現在在國際上搞工程，現在在某國建設世界第三大的清真寺。‘狗班長，我要做一個起吊機的靜力分析，自己做的不對，你幫我做一下吧，很簡單的，領導在催報告’，二蛋說著，還把模型圖發過來了。

我想雖然這二蛋雖然失聯多久，但鑒于多年的同學感情（其實是覺得，我擦，國際大工程 好牛逼），這點小問題，輕松幫你搞定啦。

首先是建模了，收到了他的模型圖~ 我的個去，是dwg圖紙，為何就沒個三維幾何模型。好吧，我也認了，去同學有CAD的電腦上取打開了圖紙，我擦，什么鬼，cad尺寸標注圖竟然是下面這種屎黃色的圖，我眼睛都快看瞎了。

不過以我高級CAE工程師必備的卓越的看圖和畫圖能力，很

接下來step by step前處理，簡單的邊界設置，材料設置，接觸設置，載荷設置

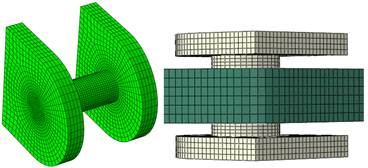

然后劃分網格，這么規則的幾何，以我強迫癥的網格技術一定要畫的方方正正，

然后建立job，坐等收工了。然而，尼瑪，什么？？出門5個U，有沒有搞錯，這么簡單的靜力問題，出門五個U，一度懷疑我裝了假Abaqus。

后來調了一下模型，好歹能算了，但是以我高級仿真工程師的直覺，這么小的增量步必有bug。這時同學又在qq催，狗班，做好沒，領導又催了~ 無耐，我只好隨意截了幾張圖，寫了個報告給發了過去。 你看這五彩繽紛、花花綠綠的云圖多好看呀，二蛋說，很漂亮，領導比較滿意。

我以為這事就這樣完了，反正他們做仿真估計也就看看，然而第二天、二蛋又呼我，狗班，你做的很好，不過呀，我們這個肋板好像太厚了，擋到旁邊的裝飾了，想減薄一點，你幫忙算一下強度夠不夠把~ 我想，擦，你們設計師吃狗糧長大的，居然還太厚了？不過想想幫忙幫到底，就再建個模算一下吧，反正分分鐘的事，以我卓越的網格劃分能力，很快就在Hm中直接把原來的厚度40mm拉伸到了30mm，一算、居然還是出門5個U

尼瑪，這樣不行呀~  出門5個U，非奸即盜。還是仔細檢查檢查，看看有沒有warming吧~ 以我卓越的分析問題的能力，很快就找到了問題所在。

這個剛體面和肋板之間有一個0.3mm的間隙，接觸中有沒有設置tolerance，這樣會使模型由沒有接觸到突然接觸，這是一個高度非線性的，比較難收斂~  我設了一個tolerance，果不其然，嘩啦啦，分分鐘就算完了~一看結果，尼瑪，這應力已經超過屈服強度了，這還能當起吊機嗎~我給同學說，應力超過屈服強度了，二蛋說這個正常嗎，局部應力集中安全嗎~我說，你是想這個正常還是不正常呢~同學沉思了一會，狗班，我和領導商量一下~

過了良久二蛋說：狗班，你給我改成變截面厚度的吧，這樣應力應該不會超，也不會擋到裝飾片，這樣能做嗎？ 以我卓越的仿真能力，不能做也要能做呀~二蛋又補充：變截面可能不好加工呢，狗班懂加工嗎？ 我說：二蛋啊，加工的事你就交給加工的辦，我用嘴也沒辦法給你加工。二蛋連說，好好，我問問領導，便去睡了，當然我這里還是大白天，只要繼續給他算了，扎心的是應力還是超過了屈服強度了，我都開始懷疑 我是不是個假的高級仿真工程師了，不過以我扎實的力學基礎大致估算了一下應力，這么厚的鋼板肯定沒問題的，應該是abaqus算的不準。

這么簡單的問題，居然仿不準，好吧，經過前面的教訓，我覺得不能隨意搞搞了，畢竟這是國際大工程呀，怎么能就給它算屈服了呢。于是我還是老老實實的細化了模型、優化了接觸，更換了應力更加準確的單元，再來算，應力結果正常了很多，又做了減厚到30mm，25mm，20mm的方案，發現厚度減到了20mm左右剛好，于是整理了一個漂亮的報告給發了過去，二蛋看后，連豎大拇指，狗班牛逼呀，這下子可以交差了。狗班，下次有活了 還找你做，二蛋又說。我一聽，二蛋，你這都在國際大工程上混出來了，以后要多罩著呀，有肉吃別忘了老同學，也不枉我怕浪費寶貴的上班時間，給你算東西。二蛋連說好好好，我去給領導交差了。

過了兩天我問二蛋，怎么樣，仿真方案通過了嗎？

二蛋：嗯，仿真結果丟給法國佬了

我說：然后呢，

二蛋：然后，沒有然后了~

我：…………

通過上面的故事，我們可以得出一個深刻的道理：

仿真并不是隨意建個模型，設置下邊界條件，算一算，出幾張云圖就能了事了，一定要像狗班一樣擁有卓越的建模能力，畫網格能力，分析問題能力，還要有扎實的理論基礎，和對結果的判斷能力。

通過上面的故事，我們還可以總結出仿真工程師的n種死法

看圖看死

畫圖畫死

剖網格剖死

各種不收斂崩潰死

結果不佳郁悶死

改方案麻煩死

又改方案

又又改方案

叒改方案

最后，炸了

終于做出一個好的結果，領導拍拍肩膀不錯，然后把報告丟到了桌上的角落

本故事半屬虛構，如有雷同，純屬巧合~
