基于ABAQUS的鋼框架節點在低周反復荷載下的滯回模擬

一型鋼框架節點，具體尺寸如下圖，柱頂荷載為100MPa,梁端采用位移加載，最大豎向為0.1m,變化規律如下，現利用ABAQUS對其進行應力分析。

            材料信息：Q345 鋼材，理想彈塑性。

建模一般過程如下：

1、創建梁和柱Part

2、材料定義

3、組裝

      組裝小技巧：定義參考點，使參考點與梁的端點對其。

4、定義Step

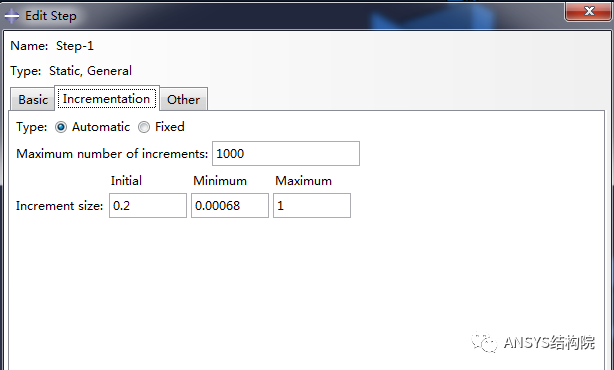

     這里為保持與加載規律一致，時間定義為68s

5、接觸設置

    將梁端截面與柱子翼緣設為tie接觸。



6、加載與邊界條件設置

 1） 柱頂施加100MPa的均布壓力

2）位移加載

       首先進行幅值定義，選擇兩端梁端截面，進行位移加載定義(方向相反)，最大為0.1m，

3） 邊界條件

    選擇柱頂截面，約束U1、U2、UR2、UR3

    選擇柱底截面，約束U1、U2、U3、UR2、UR3

7 提交求解。

8 結果查看

  1) Time=1 s 時的位移云圖和應力云圖

2）time=68s 時的位移云圖和應力云圖

3）滯回曲線繪制

       選擇梁端加載點，提取其位移和反力數據，繪制相關曲線，如下：
