[VirtualLab] 非球面透鏡后焦點研究

2026年4月15日 08:41
瀏覽：693

摘要

[VirtualLab] 非球面透鏡后焦點研究的圖1

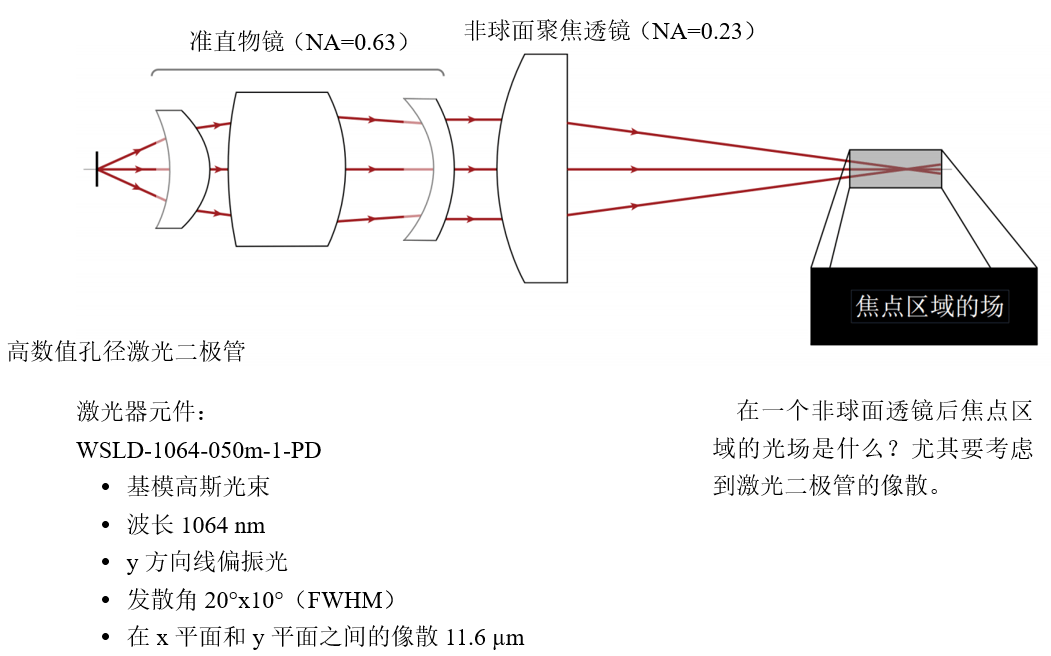

高功率激光二極管常表現出不對稱發散和像散。在本案例中，激光二極管首先用物鏡準直，然后用非球面透鏡聚焦，并在Virtualab Fusion中研究了焦點區域的光場的演化。與沒有像散的情況相比，可以清楚地展示像散對其焦點區域的光場影響。

建模任務

[VirtualLab] 非球面透鏡后焦點研究的圖2

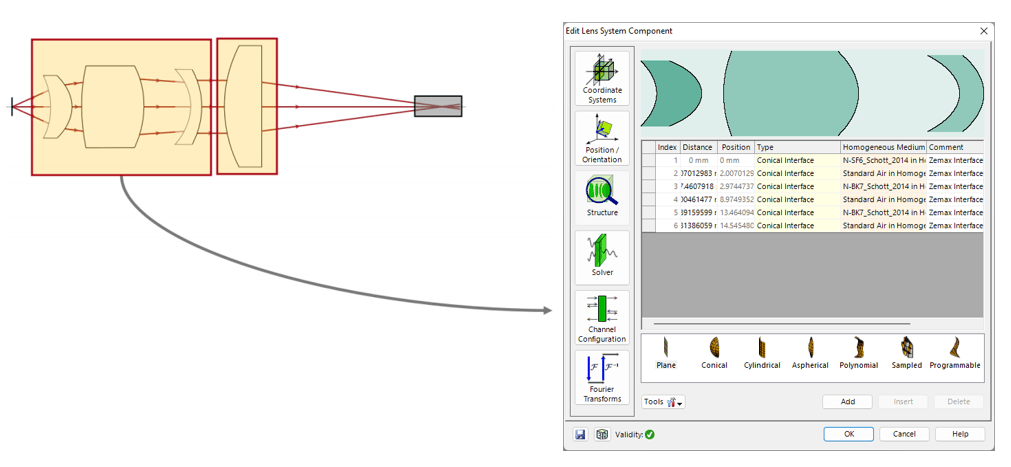

非球面鏡和準直物鏡

透鏡系統元件允許簡單地定義一個由光滑表面和均勻的、各向同性的介質的交替排列組成的元件。就界面和材料而言，可以從內置的目錄中選擇已有的選項，或者定制您自己的界面和材料，以獲得最大的靈活性。

[VirtualLab] 非球面透鏡后焦點研究的圖3

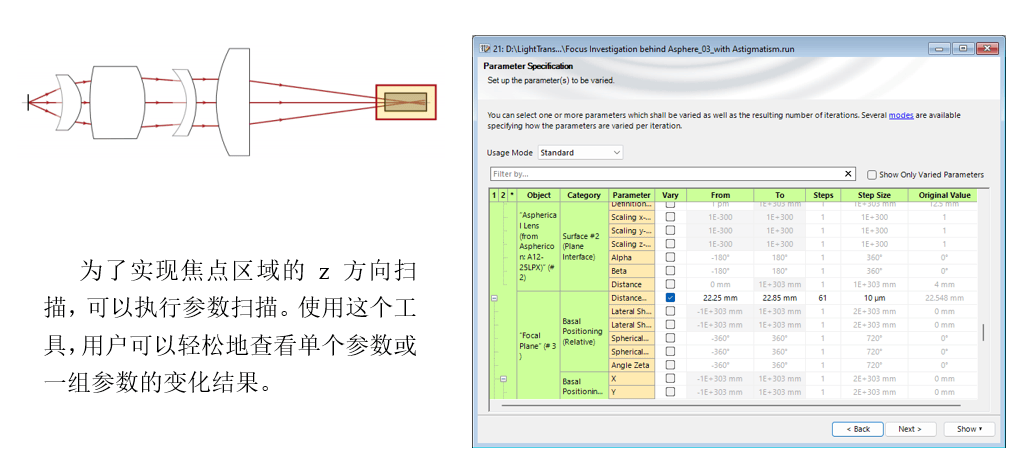

焦點區域Z方向的掃描

[VirtualLab] 非球面透鏡后焦點研究的圖4

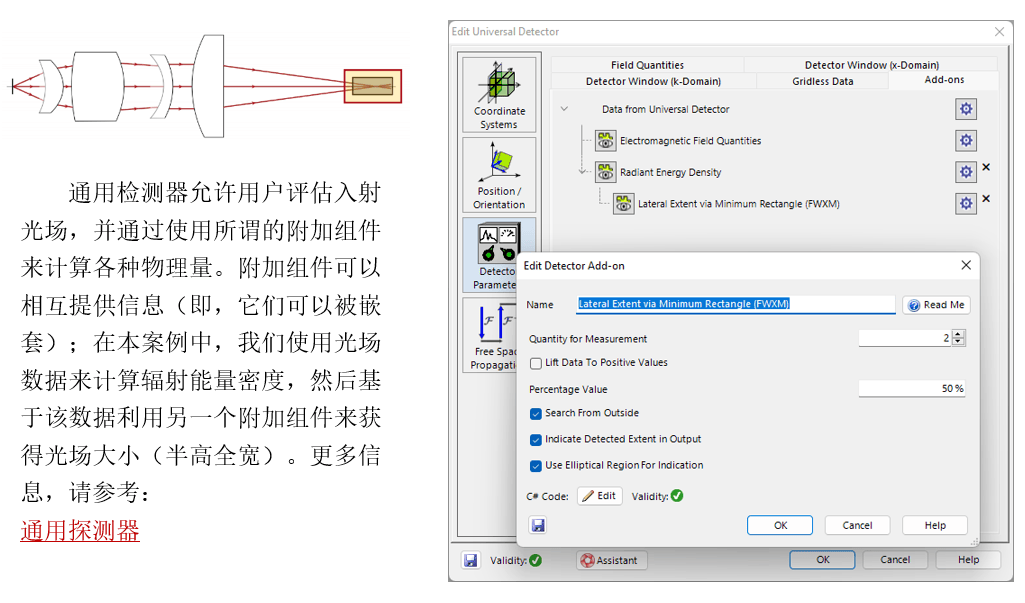

通用探測器和探測器附加組件

[VirtualLab] 非球面透鏡后焦點研究的圖5

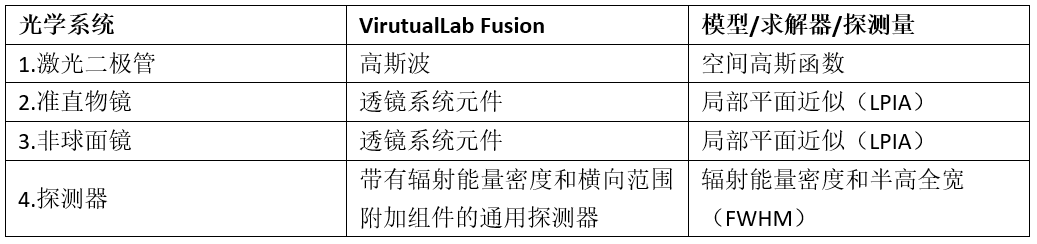

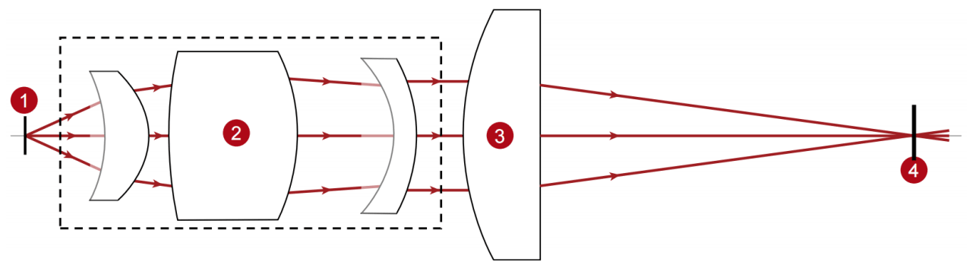

組件總結

[VirtualLab] 非球面透鏡后焦點研究的圖6

[VirtualLab] 非球面透鏡后焦點研究的圖7

基于光線追跡的系統分析

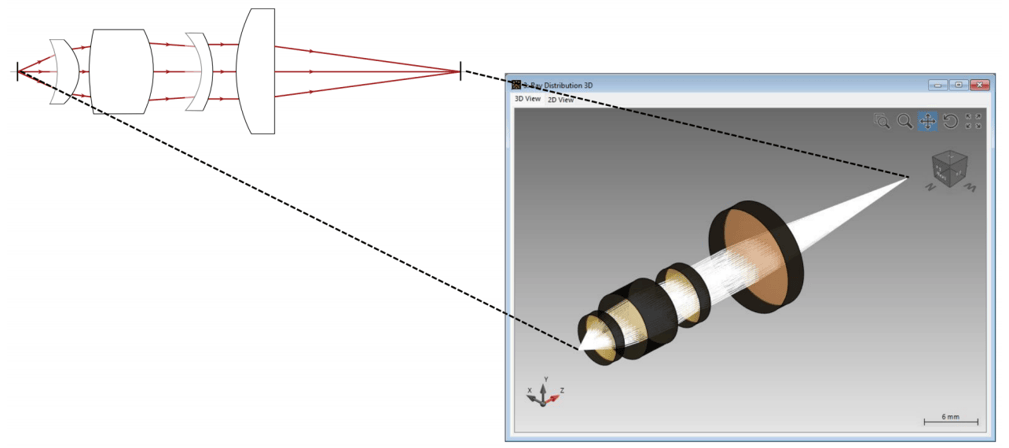

[VirtualLab] 非球面透鏡后焦點研究的圖8

光線追跡分析可以快速地提供對空間中系統的建模結果。

焦平面研究

[VirtualLab] 非球面透鏡后焦點研究的圖9

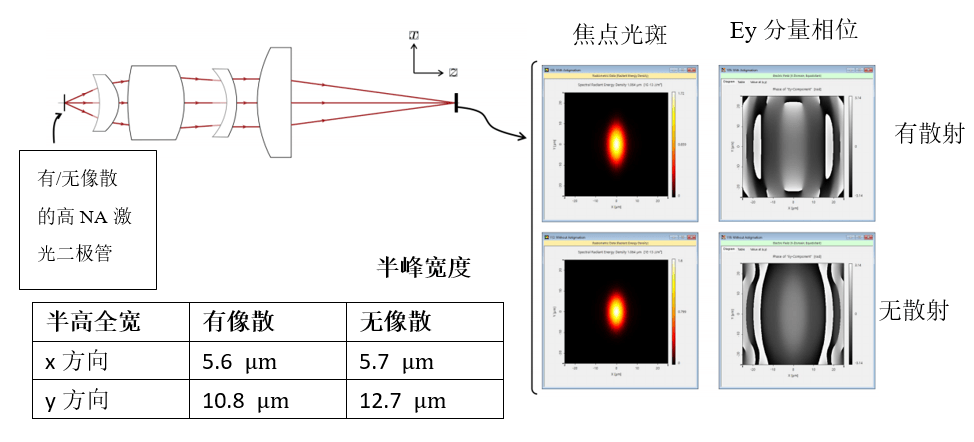

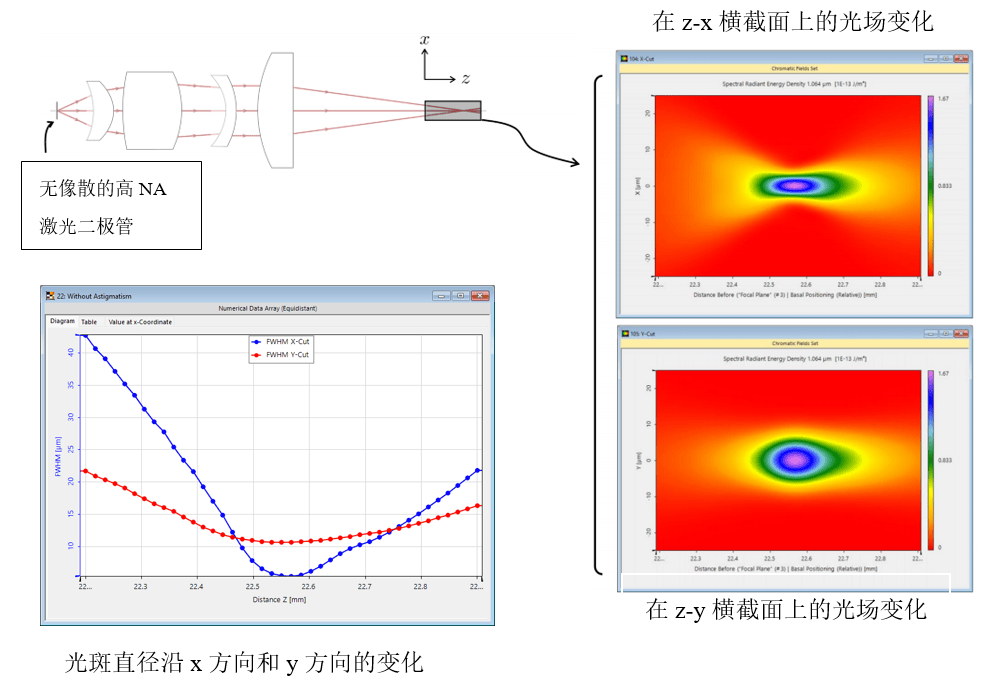

焦點區域研究（無像散）

[VirtualLab] 非球面透鏡后焦點研究的圖10

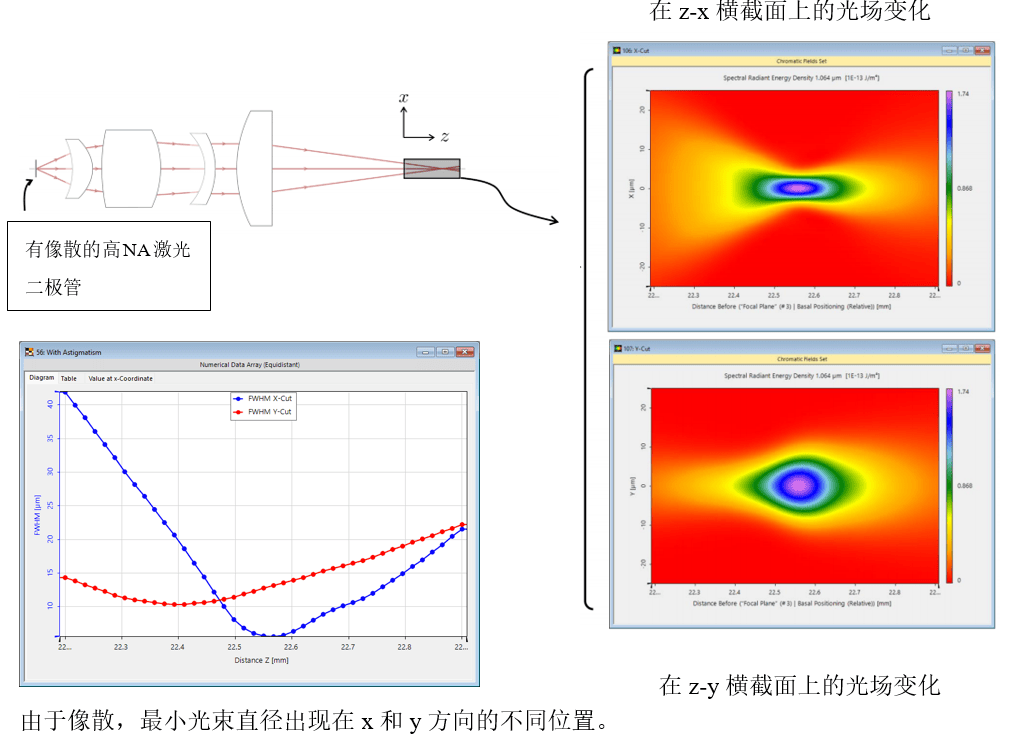

焦點區域研究（無像散）

[VirtualLab] 非球面透鏡后焦點研究的圖11

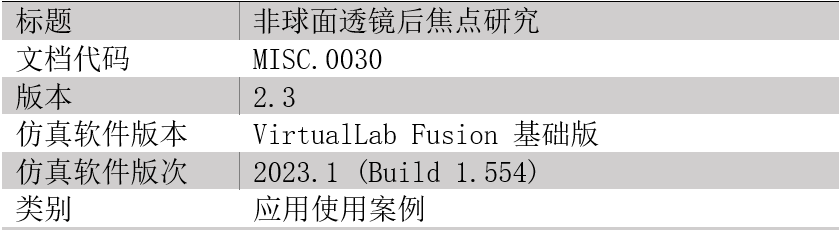

文檔信息

[VirtualLab] 非球面透鏡后焦點研究的圖12

拓展閱讀

? 物鏡對像散激光二極管光束的準直

? 激光束在高數值孔徑球面焦點區域的模擬

? 通用探測器
