[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析

2026年4月10日 08:32
瀏覽：668

1. 建模任務

1.1. 模擬條件

? 光源: EML Emitter (Unit source)

? 偶極子方向: Polarization

? Ex=Ey=1/Phase=-90?, 90? (circular polarization)

? 波長: 380~780 nm (10 nm step)

? 視角: Theta: 0?~90?(10? step)/ Phi: 0?~360?(10? step)

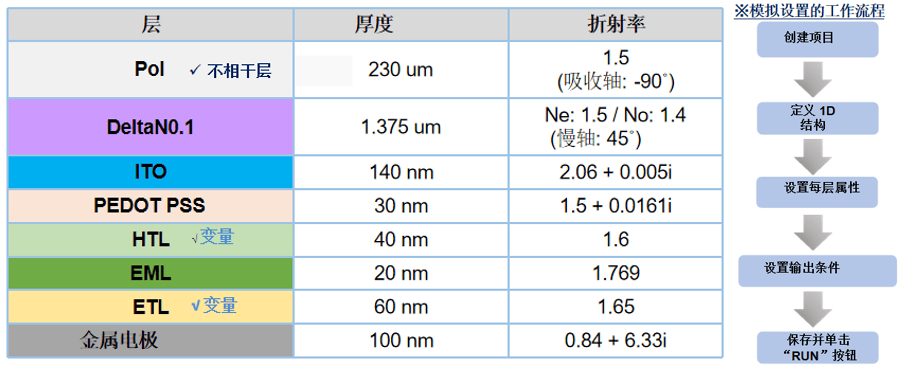

1.2 堆棧結構

[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析的圖1

2. 建模過程

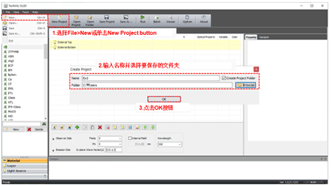

2.1創建新的項目文件

[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析的圖2

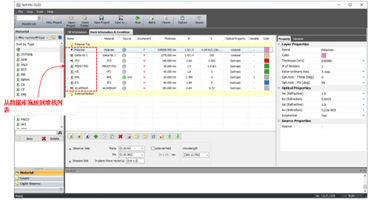

2.2 使用材質或層定義 1D 結構

[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析的圖3

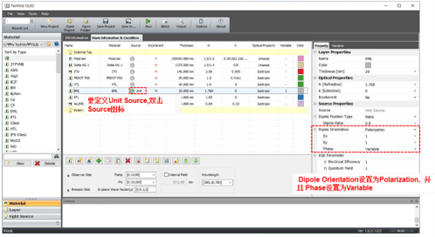

2.3 設置和編輯膜層的屬性(Emitter)

[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析的圖4

3. 結果分析

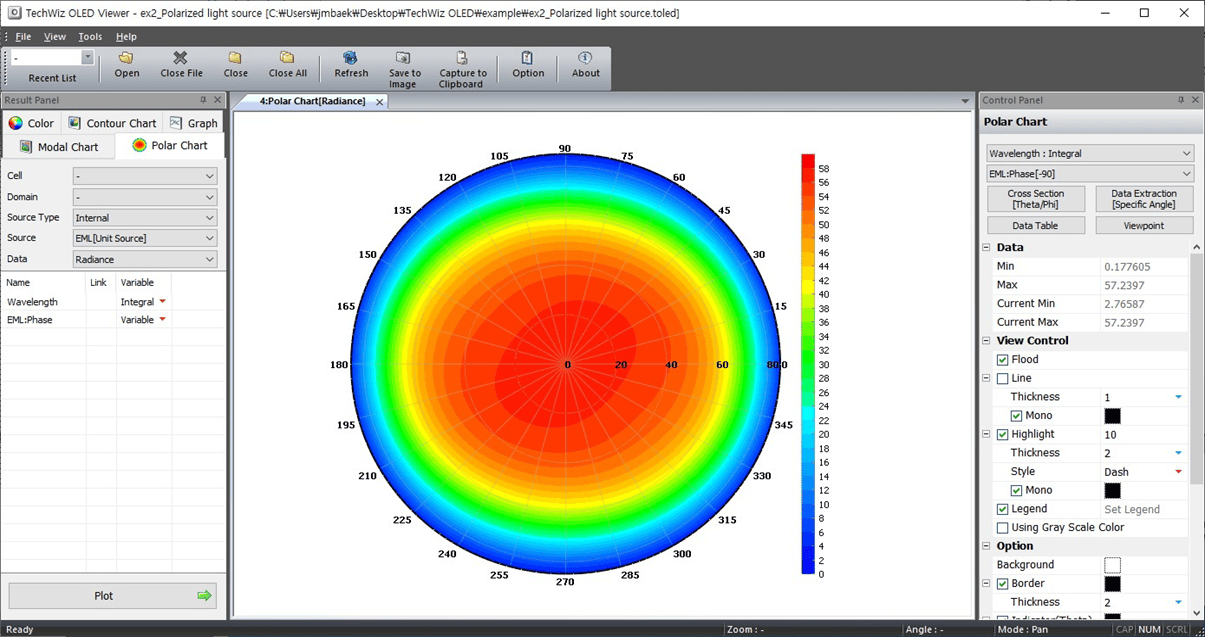

? 極坐標圖結果

[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析的圖5

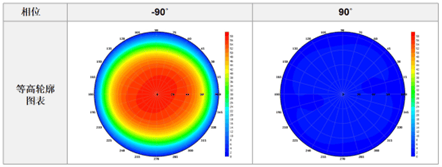

? 等高線圖結果

[TechwizD和TX液晶顯示軟件] TechWiz OLED應用：OLED中偏振光源的分析的圖6
