背景介紹

在顯微成像、激光加工、光存儲與單分子探測等應用中，高數值孔徑物鏡承擔著“把光壓縮到極小空間”的關鍵任務。物鏡聚焦后的焦斑尺寸、形狀、能量分布以及偏振特性，直接決定系統的分辨率、加工精度和探測靈敏度。因此，如何準確分析高數值孔徑物鏡的焦斑，已成為現代光學設計中的核心問題。本文結合VirtualLab Fusion的仿真思路，對這一典型案例進行簡要分析。

對于低數值孔徑系統，工程師常使用傍軸近似和標量衍射理論評估焦斑。但當數值孔徑不斷增大，光線入射角顯著提升，縱向場分量增強，偏振與矢量效應變得不可忽略，傳統方法往往會低估焦斑結構的復雜性。例如，在高NA聚焦條件下，不同偏振態會導致焦平面能量分布明顯變化，甚至影響主瓣尺寸和旁瓣對比度。此時，采用更嚴格的矢量傳播模型就顯得非常必要。

建模任務：

如圖1所示為高NA系統，入射光為266.08mm的平面波，光束直徑3mm，x偏振。物鏡的數值孔徑為0.85，需要分析焦斑的分布。

圖1. 高數值孔徑物鏡焦斑分析建模任務

建模步驟

如圖2所示，首先導入高數值孔徑的物鏡。在VirtualLab Fusion中，可以使用Lens System創建鏡頭組，也可以利用其豐富的接口從外部導入鏡頭。添加光源和探測器，依次連接，將探測器放置在焦面上，設置到物鏡的距離為748.75μm

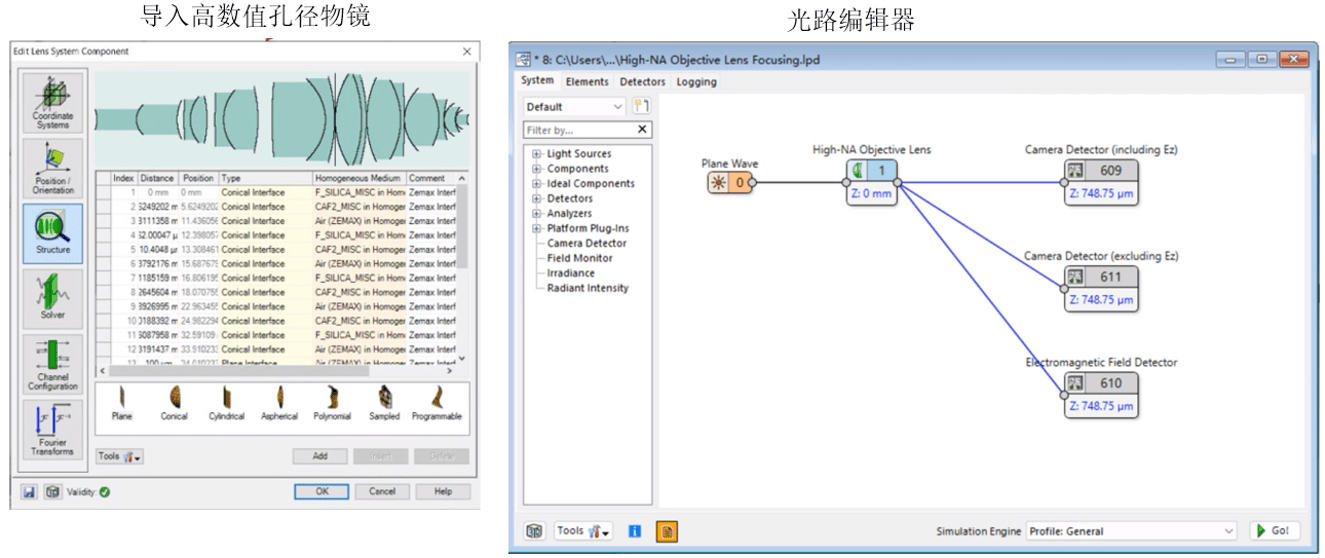

圖2. 導入高數值孔徑物鏡（左）以及光路編輯器（右）

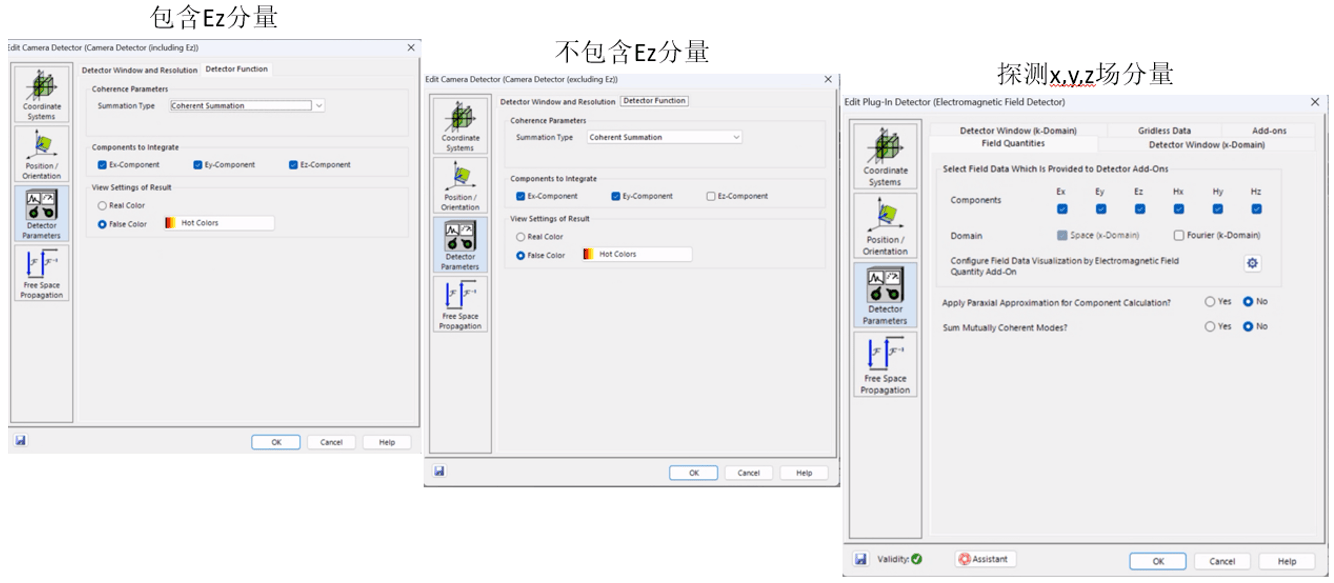

因?yàn)樵诟邤?shù)值孔徑物鏡聚焦下的焦場具有縱向分量，所以需要對各個場分量進行探查。添加兩個camera detector和一個electromagnetic field detector。如圖3，設置其中一個camera detector包含Ez分量，則會顯示|Ex|^2+|Ey|^2+|Ez|^2的分布。另一個camera detector不包含Ez分量，則顯示橫向場分量|Ex|^2+|Ey|^2。

圖3. 探測器設置

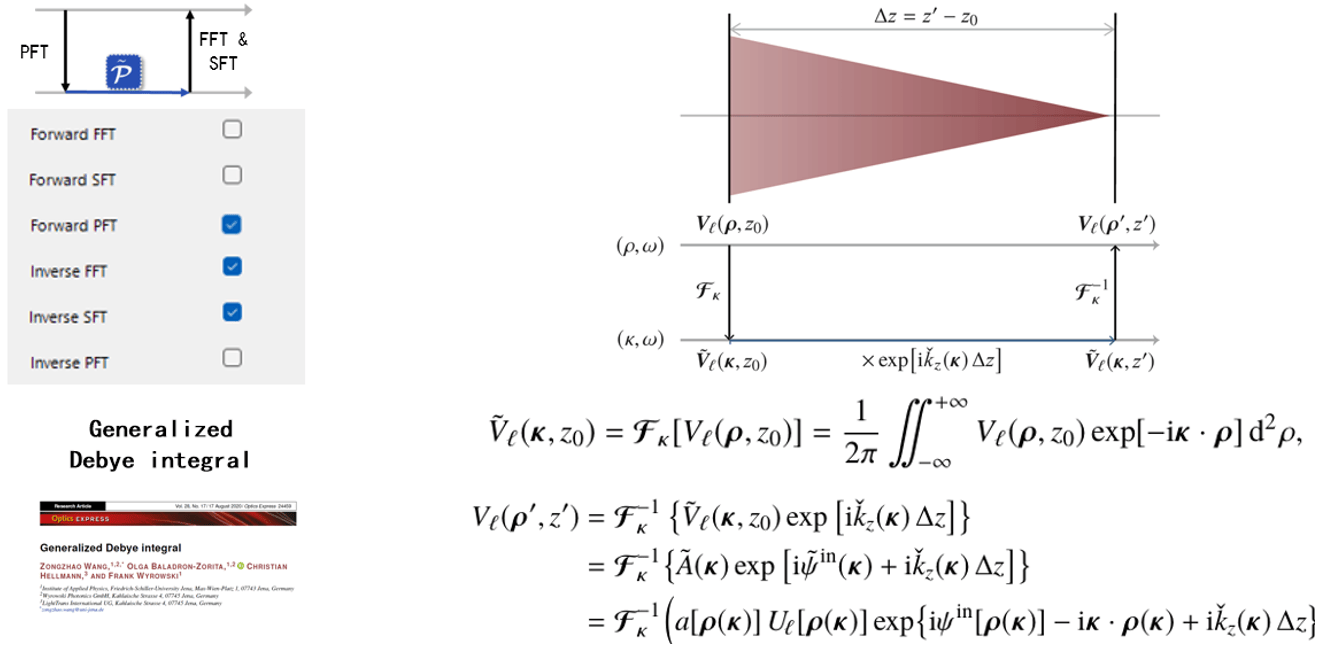

為了實現對高數值孔徑物鏡的精確場追跡，需要使用廣義德拜積分。在VirtualLab Fusion中提供了三種傅里葉算法：快速傅里葉變換（FFT）、半解析傅里葉變換（SFT）和逐點傅里葉變換（PFT）。利用逐點傅里葉變換、逆向快速傅里葉變換和逆向半解析傅里葉變換便可以實現從高數值孔徑物鏡到探測器的廣義德拜積分，如圖4所示。

圖4. 廣義德拜積分設置

結果呈現

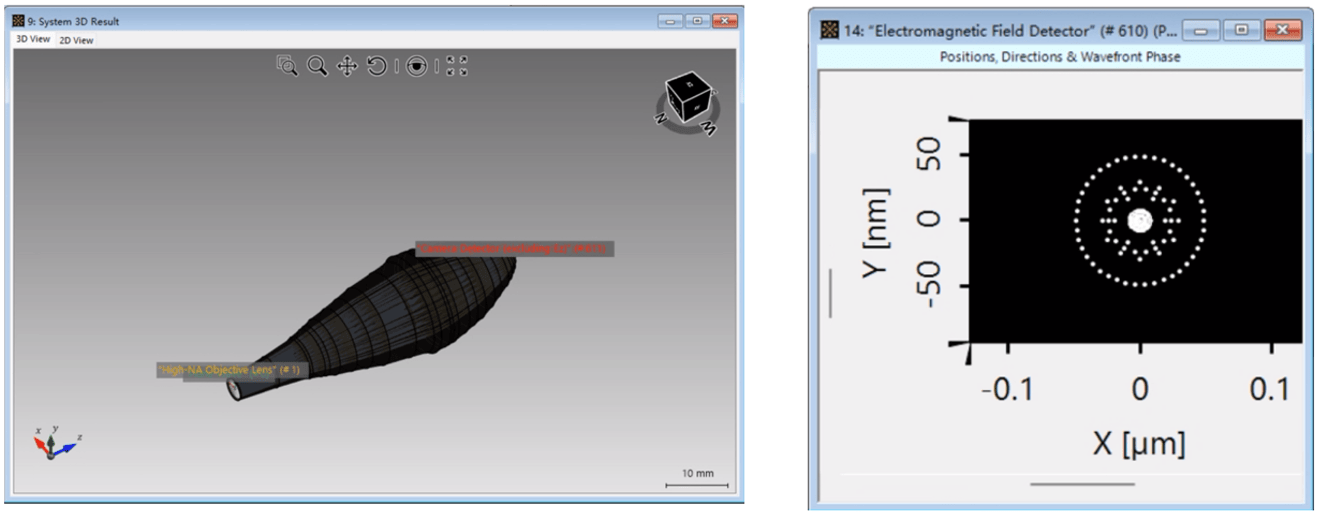

高數值孔徑物鏡的光線追跡結果如圖5所示

圖5. 光線追跡結果以及點列圖

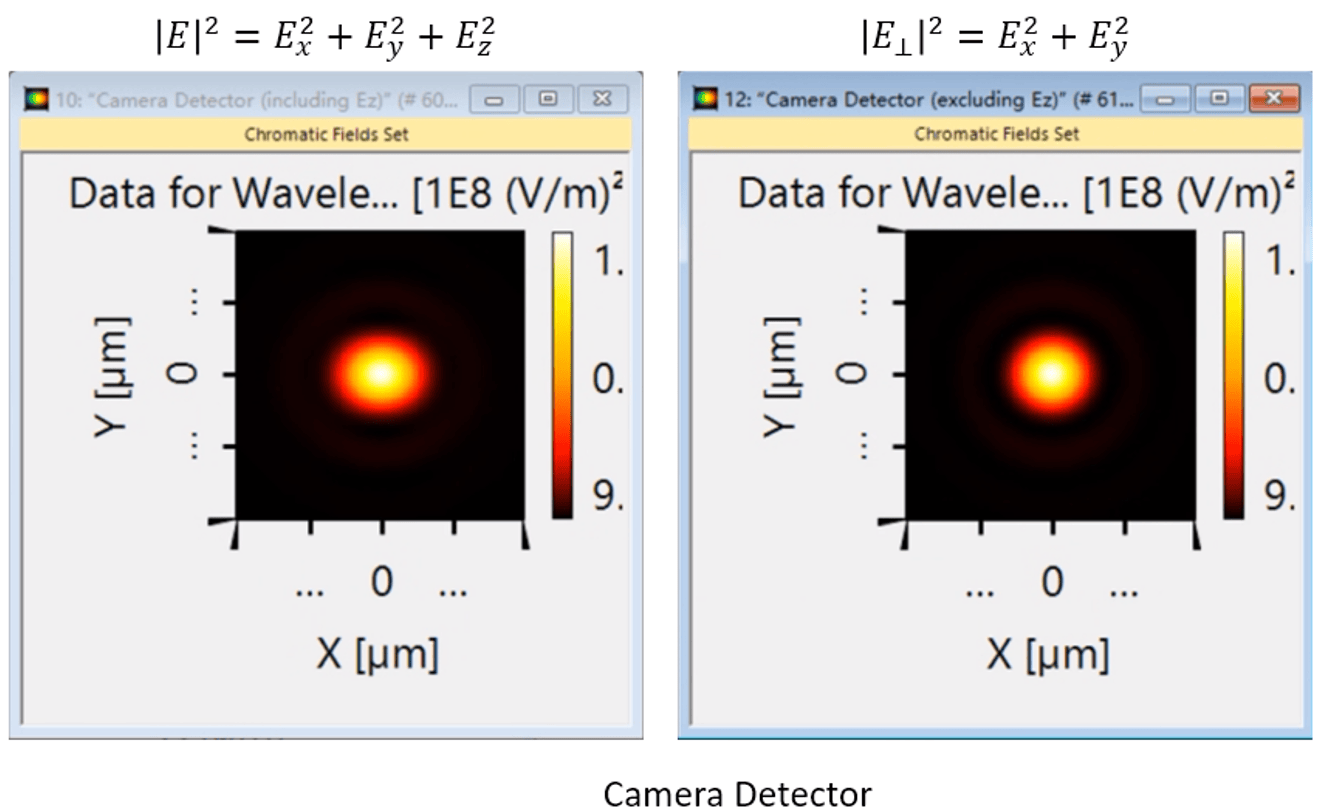

場追跡的結果如圖所示，圖6左邊為探測器#609，結果包含Ez分量，右邊為探測器#611，結果不包含Ez分量。

圖6. 場追軌結果-camera detecor

電磁場探測器#611可以顯示完整顯示各個場分量，如圖7所示。第一行展示了Ex、Ey和Ez分量電場分布，第二行展示了Hx、Hy和Hz磁場分布。

圖7. 場追跡結果-electromagnetic field detector

VirtualLab Fusion的優勢在于，它并非只給出單一結果，而是能夠圍繞光場傳播、聚焦和成像過程建立完整分析鏈路。仿真的重點通常放在焦區三維電場分布分析。通過VirtualLab Fusion，可以觀察焦點附近橫向與縱向的光強變化，并提取焦斑半高全寬、軸向延伸長度和能量集中度等指標。與傳統二維點圖不同，三維結果更能揭示高NA聚焦的本質：焦斑并不是一個簡單的圓點，而是由主峰、旁瓣及可能存在的非對稱結構共同構成。若入射為線偏振光，焦斑往往表現出一定方向性；若改為徑向偏振光，則可能獲得更強的縱向電場與更緊湊的聚焦效果。

在案例分析中，還應關注參數變化對焦斑的影響。第一，數值孔徑越大，理論上橫向分辨率越高，但系統對像差和裝調誤差也更敏感。第二，入射光束的填充程度會改變物鏡有效利用率，欠填充會削弱高角度光線貢獻，導致焦斑變大；過度填充則可能增加邊緣衍射效應。第三，不同偏振態對焦斑結構影響顯著，這是高NA系統區別于普通聚焦系統的重要特征。借助VirtualLab Fusion，設計者可以快速比較多種方案，而不是依賴反復試驗。

從工程價值看，這類仿真不僅用于“看焦斑”，更用于指導系統優化。例如，在激光微納加工中，希望獲得盡可能小且能量集中的焦斑，以提升加工精度；在共聚焦顯微中，則需要在分辨率和景深之間取得平衡；在光纖耦合或熒光激發場景中，還要考慮焦斑與目標結構的模式匹配。VirtualLab Fusion提供的場分布、截面分析和參數掃描能力，能夠幫助工程師在設計早期就發現問題，減少樣機試錯成本。

總結

總體來看，高數值孔徑物鏡焦斑分析的難點，在于系統已進入典型的非傍軸、強矢量耦合區域，簡單公式難以全面描述其行為。VirtualLab Fusion通過更完整的物理建模與可視化分析，為高NA聚焦設計提供了高效可靠的工具。對于希望提升顯微、加工或檢測性能的研發團隊而言，掌握這類仿真方法，不僅能加深對焦斑形成機制的理解，也能顯著提高光學系統的設計效率與落地質量。
