摘要

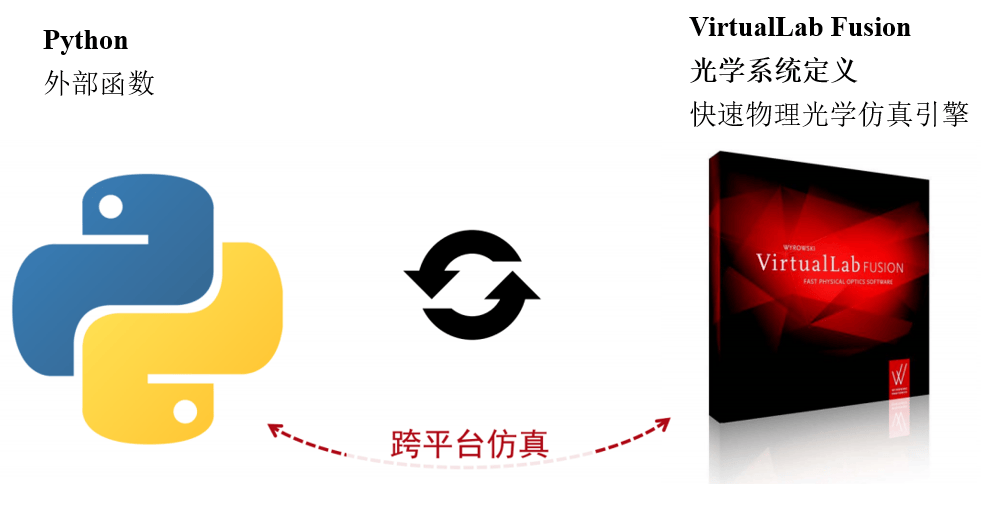

VirtualLab Fusion允許Python外部訪問其建模技術、求解器和結果。這個用例介紹了一種使用路徑變量和Visual Studio代碼將Python連接到VirtualLab Fusion的簡單方法。在本示例中，我們將演示如何使用Python腳本運行光學仿真，以向用戶簡要概述這種跨平臺的仿真能力。

用例概覽

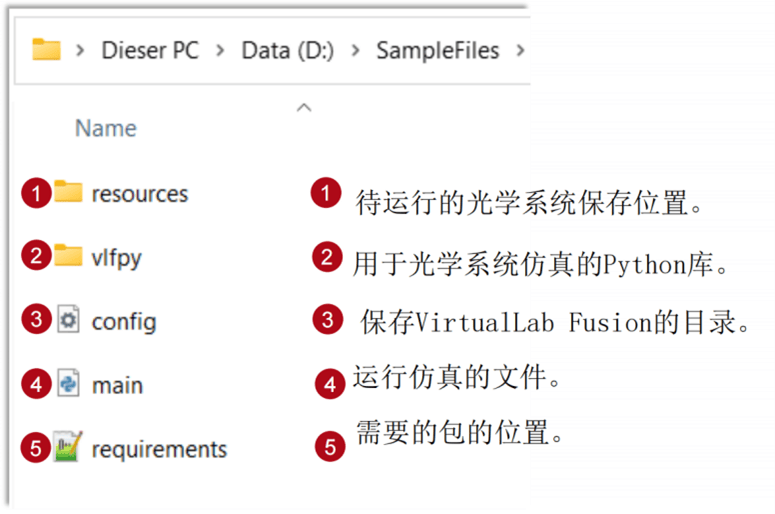

文件路徑

用戶可以在樣本文件的文件夾中找到所有文件。包含這些文件的存檔可以從我們的網站上下載。

配置Python環境

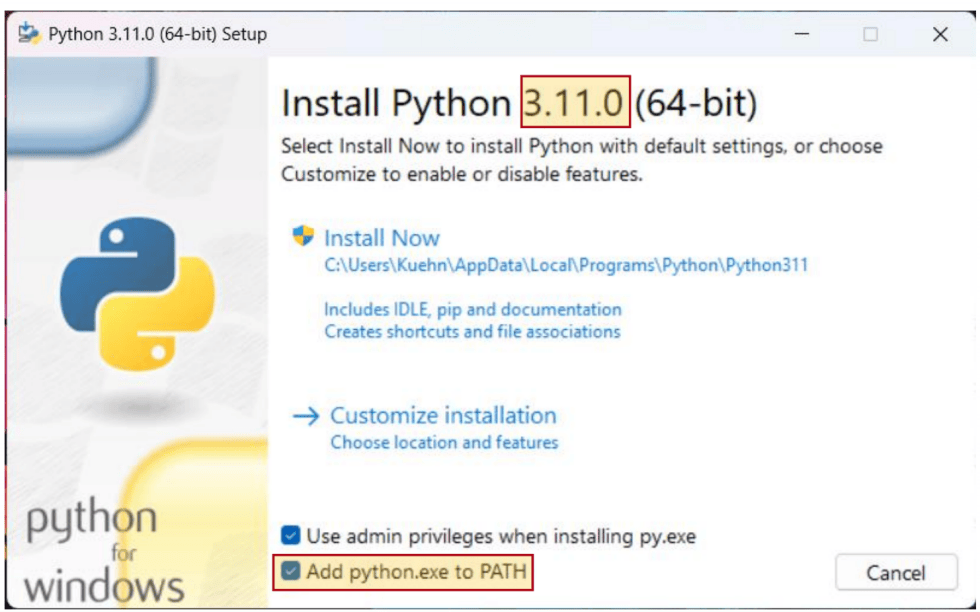

確保計算機上安裝了Python*。請注意，應該勾選“將python.exe添加到路徑”的選項進行安裝。本用例中的說明假定計算機上沒有安裝Python。

*這個用例是的版本是Python 3.11.0。

Python發布Python 3.11.0 | Python.org

請確保在計算機上安裝了Python 3.11.0。為了演示的目的，我們使用代碼編輯器Visual Studio Code（VS Code），因?yàn)樗峁┝艘粋€(gè)用戶友好的安裝工作流程*。當然，如果需要，也可以使用其他Python編輯器。

對于使用VS Code的用戶:

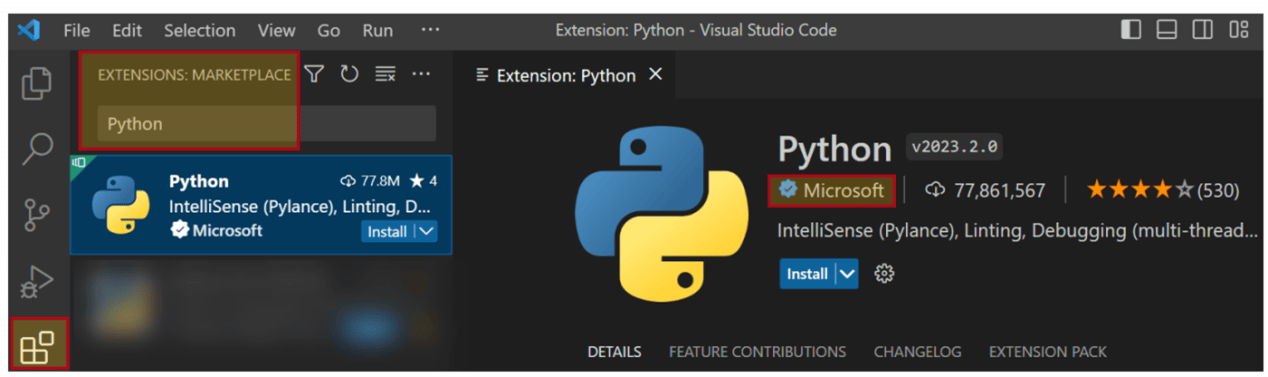

1.1 請從Visual Studio市場安裝Python擴展。Python擴展名稱為“Python”，由微軟發布。

*有關Python的代碼編輯器VisualStutio代碼的更多信息，請閱讀：

https://code.visualstudio.com/docs/python/python-tutorial

請注意，這里我們將演示如何在全局環境中安裝所需的軟件包。對于使用多個Python項目的用戶，建議使用特定于項目的虛擬環境。也請參考上面鏈接中的教程來創建一個虛擬環境并安裝所需的軟件包。

1.2 從“文件——打開文件夾”打開從我們的網站下載的樣本文件文件夾。

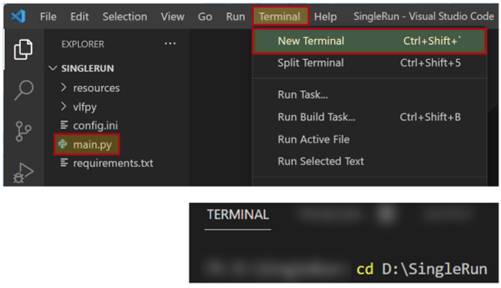

1.3 打開一個終端，并將目錄更改為樣本文件的文件夾。單擊打開main.py文件。

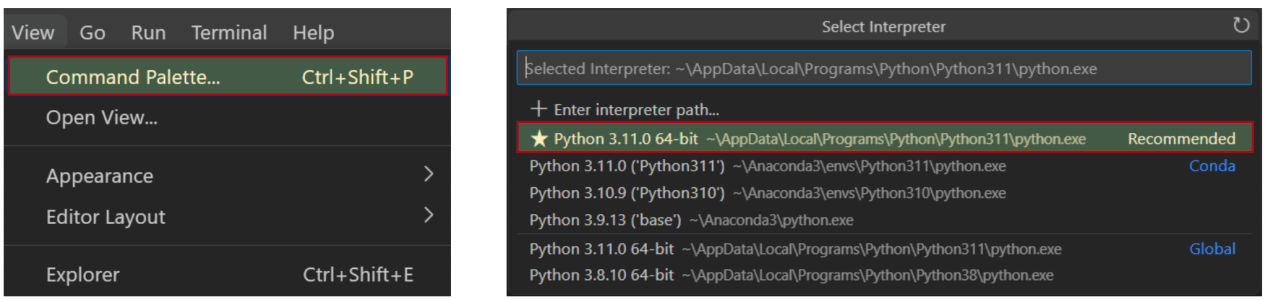

1.4 打開命令選項板，鍵盤輸入Python：選擇解釋器，確保選擇Python 3.11.0。在此之后，您還可以在狀態欄中看到您選擇的解釋器。

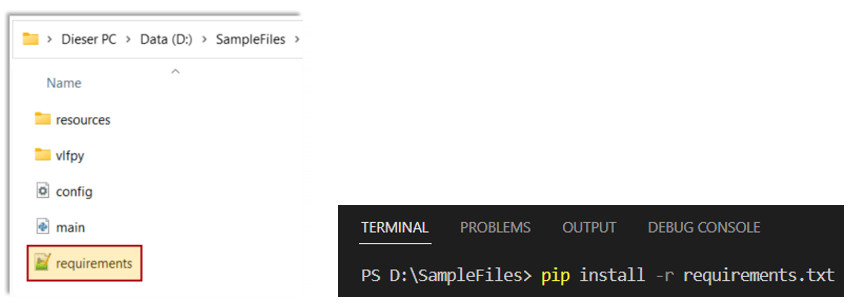

1.5所有必需的軟件包的名稱都保存在文件requirements.txt中。運行以下命令，以確保已安裝了所有這些軟件包：

pip install -r requirements.txt

對于其他Python編輯器的用戶：

請安裝保存在文件requirements.txt中的所有軟件包。最常見的方法之一是pip安裝：

pip install -r requirements.txt

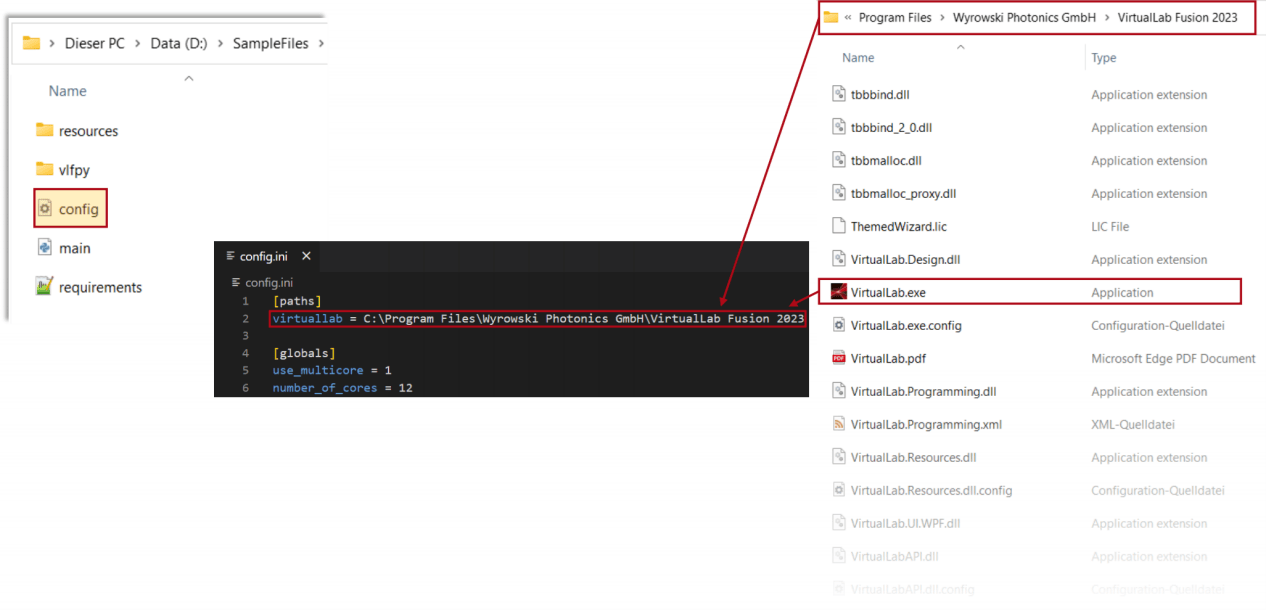

配置路徑

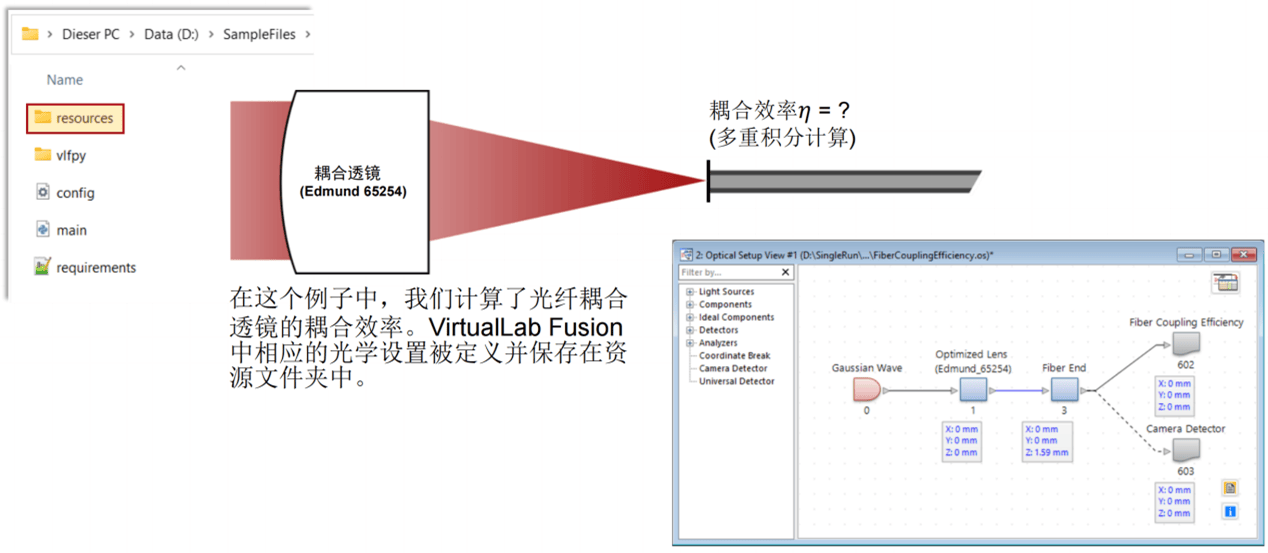

在VirtualLab Fusion中定義光學系統

查看完整案例：

光纖耦合透鏡的參數優化

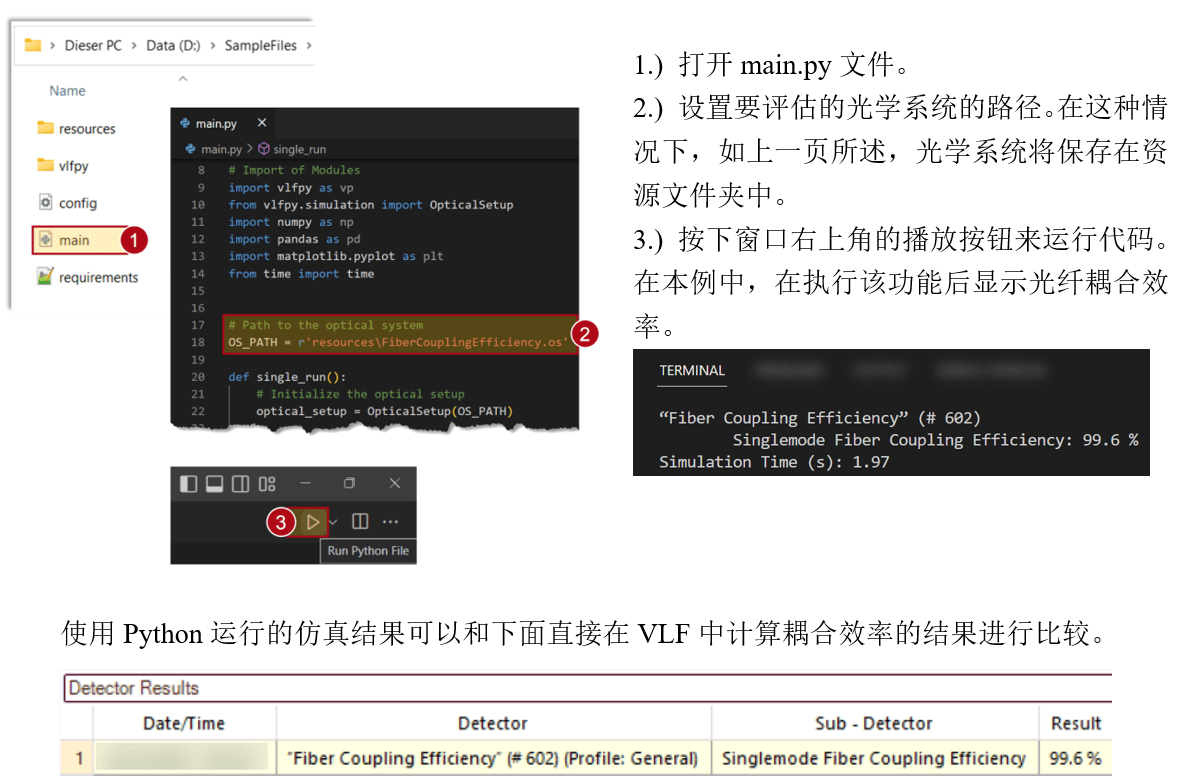

運行仿真

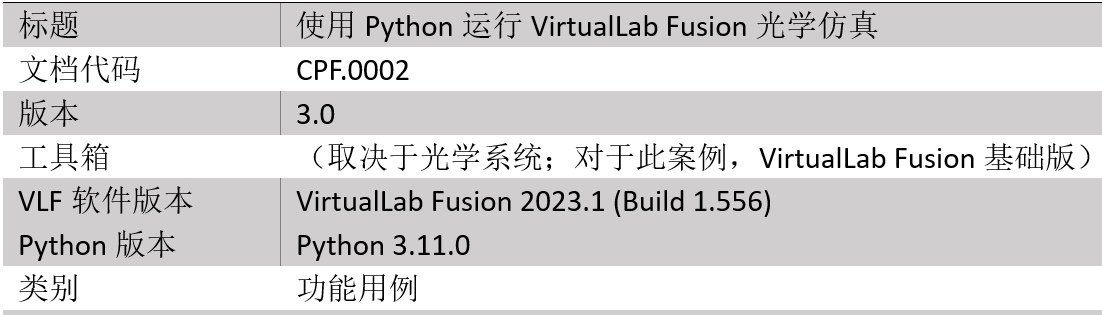

文檔信息
