從0到1搭建通信設備光模塊可靠性測試體系

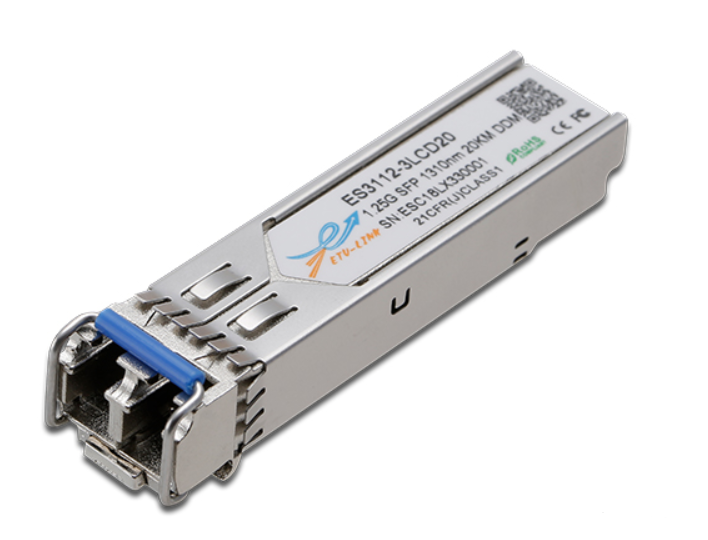

光模塊作為現代通信網絡的核心部件，是實現光電轉換的關鍵元器件，其可靠性直接影響整個通信系統的穩定性和壽命。光模塊可靠性測試是一套系統化、標準化的評估體系，旨在驗證光模塊在特定環境和應力條件下保持正常工作的能力。隨著5G、物聯網、人工智能等技術的快速發展，網絡傳輸速率不斷提升，對光模塊的可靠性要求也日益嚴格。了解光模塊可靠性測試的全貌，對于通信設備制造商、網絡運營商以及相關領域的技術人員都具有重要意義。
01
可靠性測試的重要性
在通信網絡中，光模塊常被部署在復雜多樣的環境中——從溫度可控的數據中心到惡劣的室外基站，其面臨的應力條件差異巨大。特別是電信級光模塊，應用環境更為復雜，通常需要應對高溫、低溫、高濕、硫化和粉塵污染等惡劣條件。例如，在室外基站上使用的電信級光模塊，可能面臨-40℃至0℃的最低工作溫度范圍，以及70℃至85℃的最高工作溫度范圍，因此需具備較寬的工作溫度范圍以保證性能和可靠性?？煽啃詼y試的重要性主要體現在三個方面：首先，它能夠預防早期失效，通過篩選剔除存在缺陷的產品；其次，它可以評估光模塊的壽命特征，為網絡規劃和維護計劃提供數據支持；最后，它有助于建立產品的可靠性聲譽，增強市場競爭力。尤其在高速率光模塊如400G/800G應用中，熱電制冷器（TEC）等精密元件的引入使得可靠性測試更為關鍵，任何微小的性能偏差都可能導致系統性能大幅下降
02
可靠性測試的整體框架

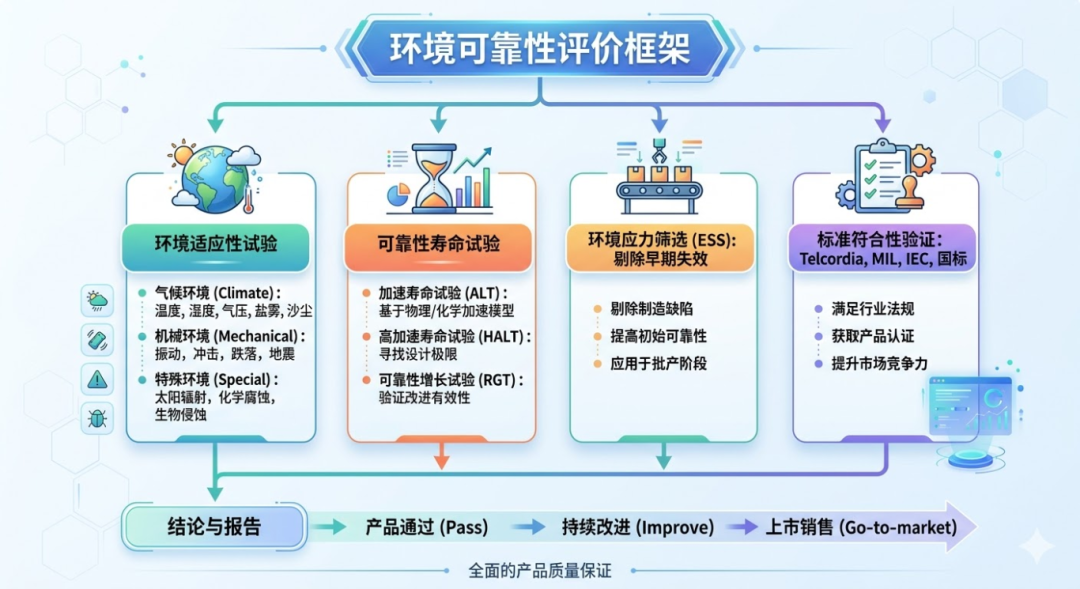

完整的光模塊可靠性測試框架通常包含環境可靠性測試、機械可靠性測試、壽命測試等多個維度。環境測試模擬溫度、濕度等應力條件；機械測試評估振動、沖擊等機械應力下的性能；壽命測試則通過加速老化方式預測產品壽命。這些測試共同構成了一個全面的可靠性評估體系，確保光模塊在各種應用場景下的穩定運行。從產品開發流程來看，可靠性驗證通常處于工程驗證（EVT）后期至設計驗證（DVT）階段，是產品正式量產前的關鍵環節。通過這一階段的測試，可以確認產品設計和制造工藝是否滿足可靠性要求，為后續量產奠定基礎。
03
可靠性測試的方法
環境可靠性測試方法
環境可靠性測試主要評估光模塊在溫度、濕度等環境應力下的性能穩定性。溫度是影響光模塊可靠性的最關鍵因素，因為高溫能加速光模塊內部材料的化學反應的速率，導致性能退化。阿倫尼茲模型（Arrhenius Model）是描述溫度與壽命關系的基礎理論，其公式為：AF = exp[(Ea/k)(1/T1 - 1/T2)]，其中AF為加速因子，Ea為失效機理的激活能（eV），k為玻爾茲曼常數，T1和T2分別為使用溫度和測試溫度（K）?；谶@一模型，可以通過高溫測試推算出光模塊在正常溫度下的壽命特征。
?溫度循環測試：評估光模塊在交替暴露于極端高低溫條件下的耐久性。測試條件通常為-40°C至85°C之間進行數百次循環，每個循環包含溫度保持階段和轉換階段。
這種測試主要驗證材料熱膨脹系數不匹配導致的界面剝離、裂紋等失效模式。對于電信級光模塊，溫度范圍可能更寬，以適應惡劣的室外環境。
?高溫高濕測試：評估濕氣侵入對光模塊的影響，通常采用85°C/85%相對濕度的條件，持續測試1000小時以上。
高濕環境會導致金屬部件腐蝕、材料降解等問題，特別是對光接口的污染敏感。該測試對評估光模塊在潮濕地區的適用性尤為重要。
?熱沖擊測試：與溫度循環類似，但溫度變化速率更快，通常每分鐘變化20°C到40°C，從而產生更強的熱應力。
這種測試能夠揭示材料界面在快速熱脹冷縮下的結合強度問題，如焊點裂紋、封裝開裂等。
機械可靠性測試方法
機械可靠性測試評估光模塊在振動、沖擊等機械應力下的結構完整性和性能穩定性。這些測試模擬運輸、安裝及使用過程中可能遇到的機械環境，確保光模塊在實際應用中能夠保持可靠的物理連接。
?振動測試：模擬運輸或設備運行中的機械振動環境。測試時，光模塊被固定在振動臺上，按規定的頻率范圍（如5-500Hz）、振幅和持續時間進行掃描。
振動可能導致內部元件松動、連接器接觸不良或光學對準偏移，進而引起光功率波動或鏈路中斷。測試后需檢查外觀結構并驗證光學參數是否在允許范圍內。
?沖擊測試：評估光模塊抵抗突然沖擊或跌落的能力。測試通常采用半正弦波沖擊脈沖，峰值加速度可達500-1500g，脈沖持續時間約0.5-2ms。
這種測試驗證模塊結構強度、元件固定可靠性以及金手指與插槽的連接穩定性。對于需要頻繁插拔的光模塊，沖擊測試尤為重要。
?插拔耐久性測試：針對光模塊接口和光纖連接器的專項測試，模擬實際使用中的反復插拔操作。標準通常要求數百次甚至上千次插拔循環后，連接器仍保持低插入損耗和機械穩定性
測試后需檢查接口磨損情況，并測量插入損耗變化是否超出允許范圍。

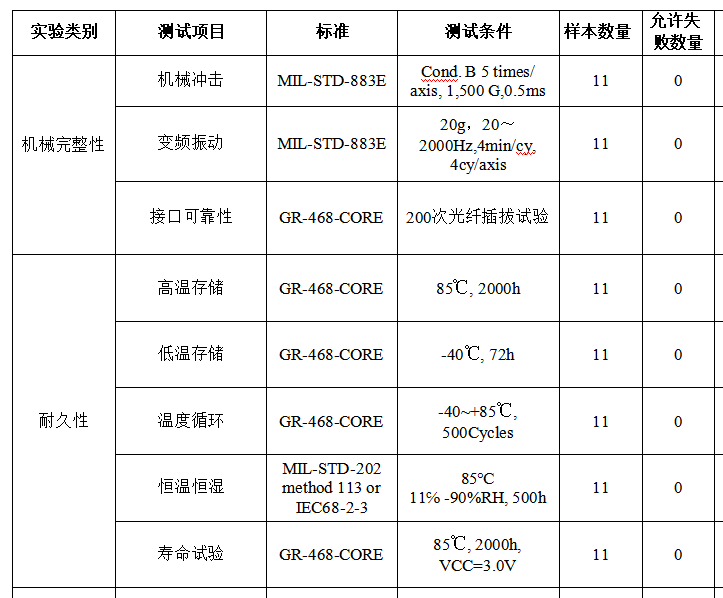

表：光模塊常見機械可靠性測試項目
壽命測試與加速老化測試
壽命測試旨在評估光模塊在長期工作條件下的性能衰減特性，為預測其使用壽命提供數據支持。由于實際使用壽命長達5年以上，加速壽命測試成為行業普遍采用的方法，通過提高應力水平（如溫度、電流、濕度）來縮短測試時間。
?持續運行測試：在額定工作條件下使光模塊長時間滿載工作，監測其關鍵參數（如發射光功率、接收靈敏度、偏置電流等）隨時間的變化。
通過數千小時的測試，可以觀察光模塊的性能衰減趨勢，評估其穩定性。對于激光器芯片，通常監測其偏置電流的變化——隨著老化，激光器效率降低，需要增加偏置電流以維持輸出光功率，當偏置電流增加超過一定閾值（如50%）時，即認為壽命終止。
?加速老化測試：基于加速模型，通過提高應力水平來縮短測試時間。常用的加速應力包括高溫、高電流和高濕度等。例如，對于激光器芯片，可采用高溫高電流加速測試，結溫每升高10-20°C，老化速率可能提高1.5-2倍
測試后，通過外推法計算正常使用條件下的壽命。加速測試的關鍵是確保高應力條件下不引入正常使用中不會出現的失效機制。
加速壽命測試的基本思想是利用高應力水平下的壽命特征去外推正常應力水平下的壽命特征。實現這一思想的關鍵在于建立壽命特征與應力水平之間的關系，即加速壽命模型。除了阿倫尼茲模型外，常用的還有逆冪律模型（適用于電壓、電流應力）、艾林模型（適用于溫度和濕度綜合應力）等。
04
可靠性測試的標準與條件
電信級與數據中心光模塊的測試條件對比
電信級光模塊和數據中心光模塊因應用環境不同，其可靠性測試條件存在顯著差異。電信級光模塊通常部署在環境條件更為復雜的室外基站等場景，可能面臨極端溫度、高濕、污染等惡劣條件，因此測試條件更為嚴苛。例如，電信級光模塊的工作溫度范圍通常要求-40°C至+85°C，而數據中心光模塊一般在0°C至70°C范圍內即可。這種差異直接影響了加速壽命測試中應力水平的選擇。
?溫度測試條件：電信級光模塊的高溫存儲測試溫度范圍為-40°C到+85°C，溫度沖擊測試的條件為-40°C到+125°C，且每分鐘至少有一次溫度變化在20°C到40°C之間·。相比之下，商業級光模塊的溫度測試條件通常為0°C到70°C。寬溫度范圍的測試確保了電信級光模塊在極端環境下的可靠性。
?濕熱測試條件：電信級光模塊的濕熱循環測試條件為環境溫度-40°C到+65°C，濕度5%到95%，每個循環至少有8小時處于高溫高濕狀態。這種條件模擬了熱帶雨林等高溫高濕環境，評估濕氣侵入對光模塊的影響。數據中心光模塊的濕熱測試條件通常較為寬松，因為數據中心環境通常有精密的溫濕度控制。
?機械測試條件：電信級光模塊的振動、沖擊測試條件通常更嚴格，以應對可能的風載、地震等極端機械環境。例如，電信級光模塊可能要求抵抗更大幅度的振動和更高加速度的沖擊。此外，電信級光模塊通常要求更長的設計壽命（如15-20年），因為其部署位置可能維護困難，而數據中心光模塊的設計壽命通常為5-8年。
表：電信級光模塊典型測試條件匯總
失效判據標準
光模塊可靠性測試的另一個關鍵方面是明確的失效判據標準，即如何判定光模塊在測試中是否失效。這些判據通常針對具體測試項目，量化了性能下降的可接受界限。根據光模塊可靠性測試規范，在機械完整性試驗、耐久性試驗和物理特性試驗等各項試驗完成后，在相同測試條件下，出現以下任何一種情況即可判定模塊失效：光模塊不能正常工作，或光模塊封裝外殼出現裂紋、標簽丟失無法恢復等顯著損傷；光接口指標不滿足相應技術要求；發送光接口平均發送光功率變化大于1dB，或接收光接口光接收靈敏度變化大于1dB。對于40Gbit/s及以上速率的光模塊，或DWDM光模塊，要求更為嚴格：光信噪比容限變化大于0.5dB，或過載光功率變化大于1dB即可判定失效。在ESD抗擾度試驗過程中或完成后，光模塊出現下列任意一種情況即判定為失效：出現誤碼；出現暫時性誤碼且恢復時間在1秒以上；出現告警顯示丟幀，并且重新開機不能恢復；光模塊不工作。這些明確的判據為可靠性測試提供了客觀的評價基礎，避免了主觀判斷的偏差。
05
結論
光模塊可靠性測試是一個系統化、多層次的工程領域，它綜合運用環境應力、機械應力和電應力等多種手段，全面評估光模塊在特定條件下的性能穩定性與壽命特征。通過本文的系統介紹，我們可以看到，可靠性測試貫穿光模塊從研發、生產到市場應用的全生命周期，每個階段都有其特定的測試目標和方法。隨著通信技術的快速發展，光模塊可靠性測試面臨著新的挑戰和機遇。高速率、高密度、低功耗的發展趨勢要求測試方法不斷革新；新材料、新工藝的應用引入了新的潛在失效機制，需要針對性評估；智能化、自動化技術的應用正在改變傳統測試模式，提高測試效率和準確性。
