[VirtualLab] 單軸晶體中的偏振轉換
瀏覽：872
摘要
當線偏振光聚焦并通過單軸晶體傳播時，即使沿著光軸方向，不同的偏振分量之間也可能會發(fā)生復雜的轉換。這種現象可以應用于例如產生渦旋光。以方解石晶體為例，這個用例在VirtualLab Fusion中證明了單軸晶體中的偏振轉換。并且可以觀察到在過程中產生的渦旋光。
![[VirtualLab] 單軸晶體中的偏振轉換的圖1](https://q5.itc.cn/images01/20260327/19ea020dccc04a0894cce579398fe052.png)

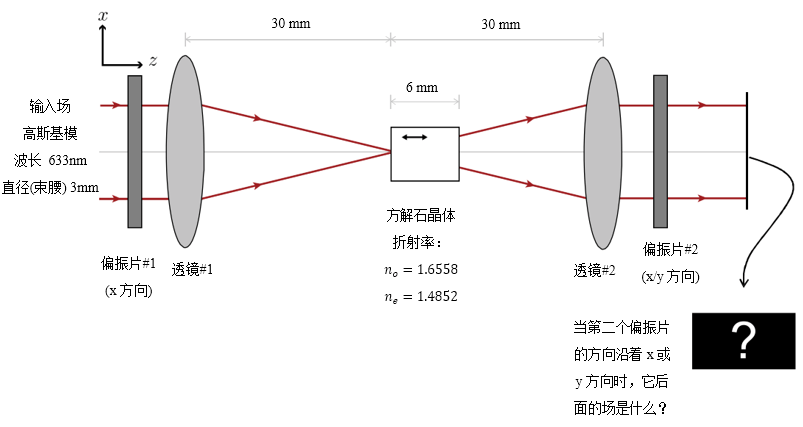

建模任務
![[VirtualLab] 單軸晶體中的偏振轉換的圖2](https://q2.itc.cn/images01/20260327/66b3f99288ee4f0f98a6594734ebfef4.png)

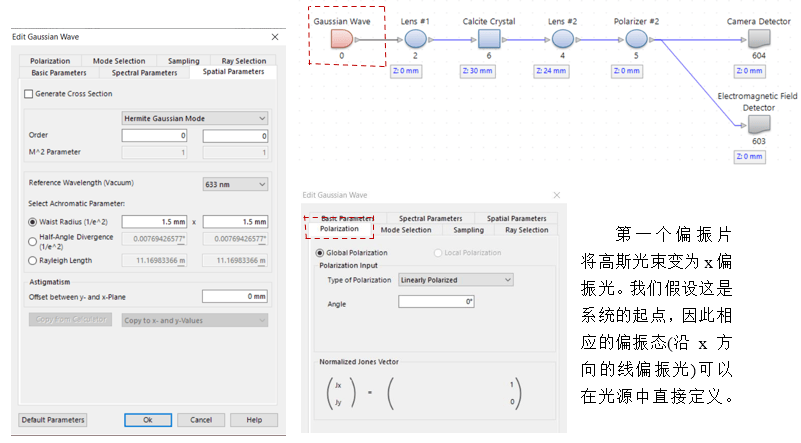

系統建立模塊-光源
![[VirtualLab] 單軸晶體中的偏振轉換的圖3](https://q3.itc.cn/images01/20260327/19e2406b7b2f4851a19b32b1dbc432b1.png)

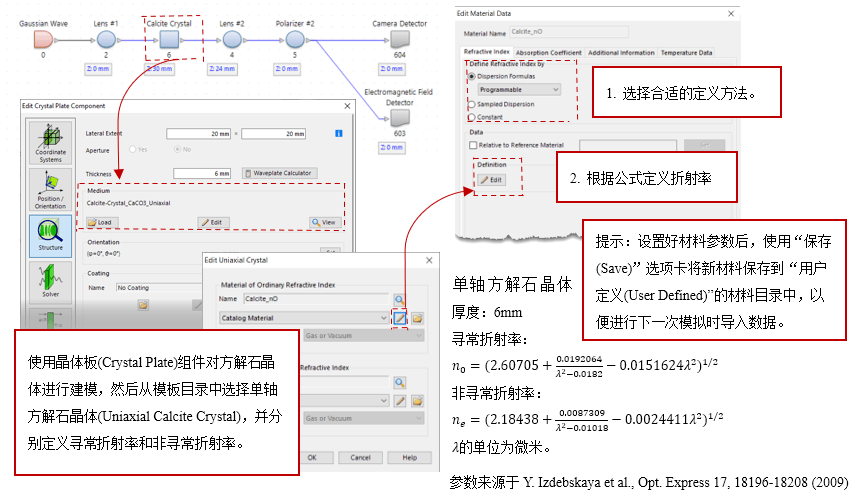

系統建立模塊-單軸方解石晶體
![[VirtualLab] 單軸晶體中的偏振轉換的圖4](https://q9.itc.cn/images01/20260327/fe038b0e7c7b43c8be41e4c612ddd27d.png)

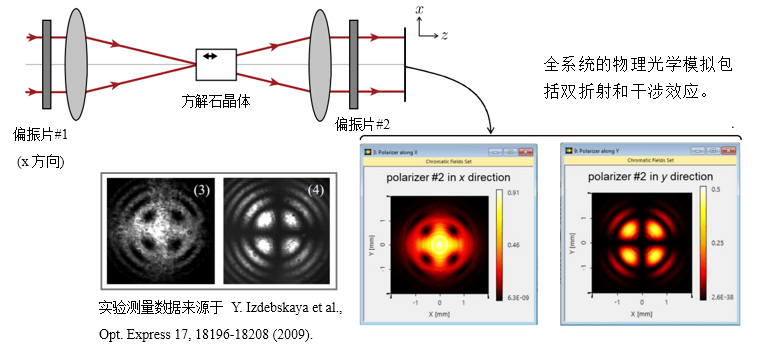

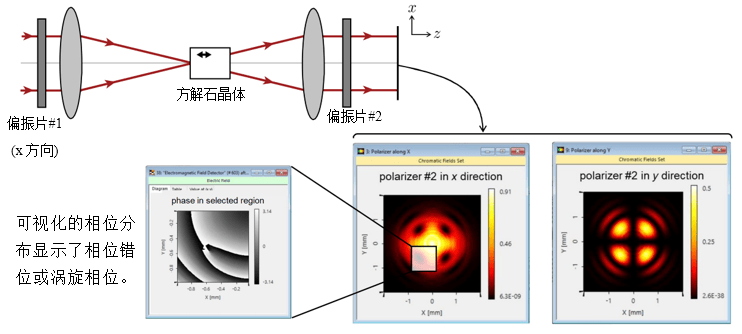

模擬結果
![[VirtualLab] 單軸晶體中的偏振轉換的圖5](https://q3.itc.cn/images01/20260327/085ad132bce84413870f8637f0bd5d88.png)
![[VirtualLab] 單軸晶體中的偏振轉換的圖6](https://q1.itc.cn/images01/20260327/3f47955f9346427289ef8fa45152d15f.png)
總結——組件
![[VirtualLab] 單軸晶體中的偏振轉換的圖7](https://q0.itc.cn/images01/20260327/18dfb6e4af3a4480a37fad1d84c310b6.png)
VirtualLab Fusion操作流程
1建立輸入場
基本光源模式[教學視頻]
2使用表面構造實際組件
3建立單軸方解石晶體
Virtuallab Fusion中的光學各向異性介質[使用案例]

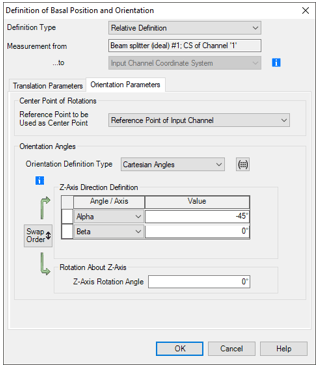

4定義組件的位置和方向
光路圖2：位置和方向[教學視頻]
![[VirtualLab] 單軸晶體中的偏振轉換的圖8](https://q7.itc.cn/images01/20260327/a989b77c413740309a5df5c30f358ba2.png)

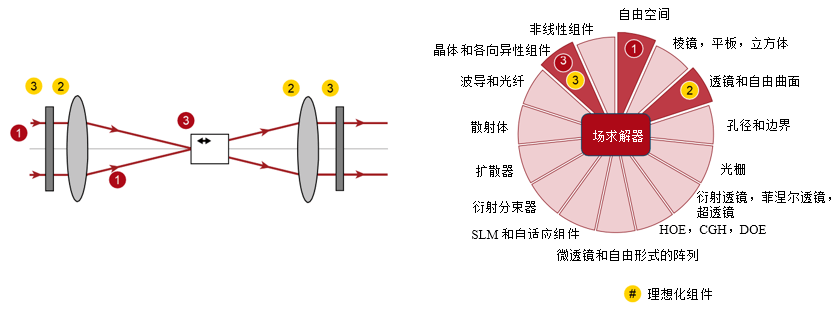

VirtualLab Fusion 使用技術
![[VirtualLab] 單軸晶體中的偏振轉換的圖9](https://q1.itc.cn/images01/20260327/c5695d39ed3b4f70bc67bc114668dd12.png)
文檔信息
![[VirtualLab] 單軸晶體中的偏振轉換的圖10](https://q4.itc.cn/images01/20260327/7982a27ed9144d059da864a6d1a966e2.png)
拓展閱讀
Virtuallab Fusion中的光學各向異性介質
雙軸晶體中的圓錐形折射
