本課程演示了受激拉曼散射對短孤子脈沖的影響。

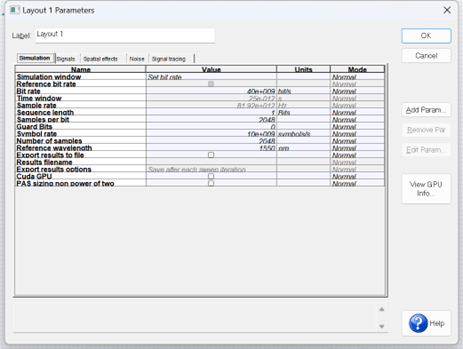

布局及其全局參數如圖1和圖2所示。

圖1.光路布局

圖2.全局參數設置

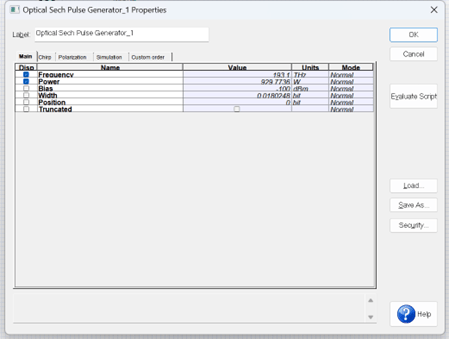

圖3.脈沖生成器設置

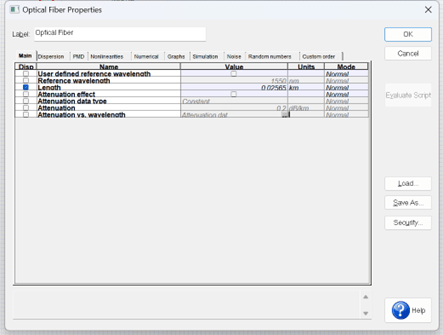

非線性色散光纖組件的參數如圖4所示。該布局模擬了高階孤子脈沖的傳播。

脈沖寬度（FWHM）為450.62fs，對應的T0值為T0≈（TFWHM/1.763）=255.6fs。

圖4.非線性光纖設置

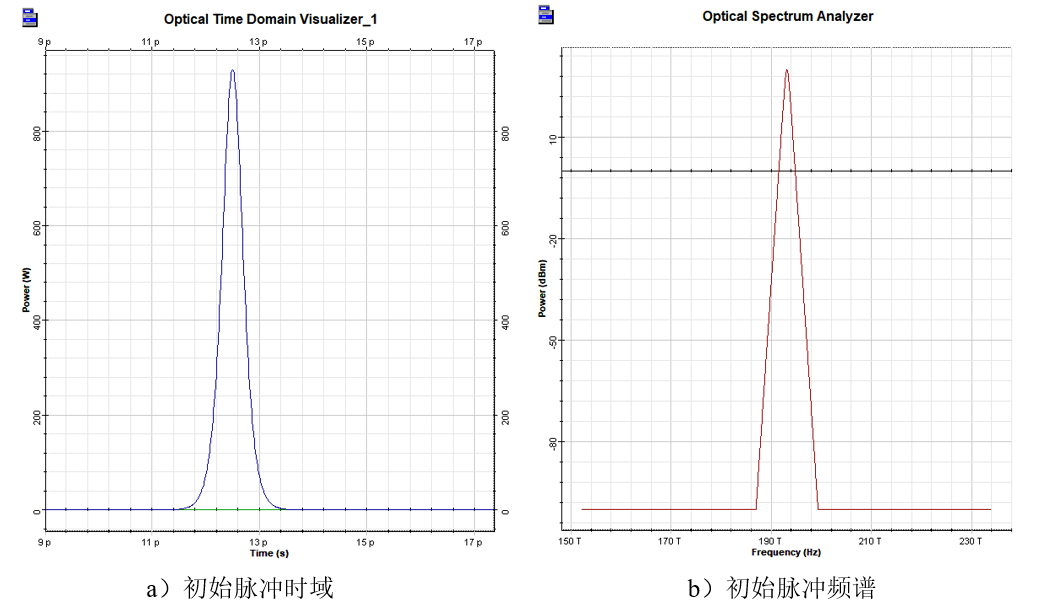

設置完成后運行程序，可以看到輸出脈沖形狀和頻譜如圖5所示。

圖5.初始脈沖

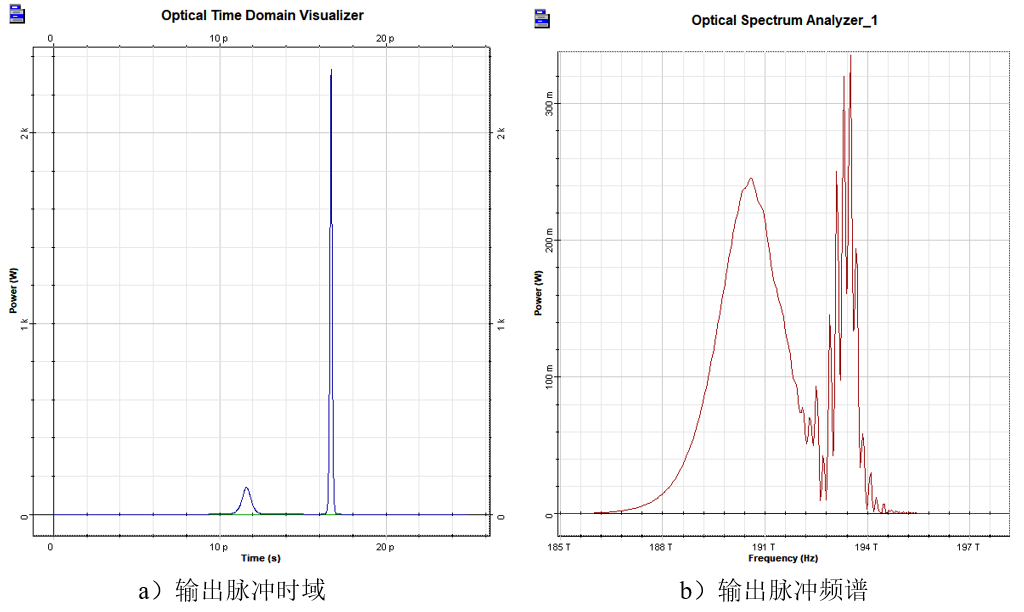

輸出脈沖形狀和頻譜如圖6所示。可以看出，受激拉曼散射對高階孤子的影響是將其分解。

圖6.輸出脈沖

此外，通過比較輸入和輸出脈沖頻譜，可以清楚地看到孤子自頻移現象。

歸一化頻移：
