摘要

非傍軸衍射光束分束器的直接設計仍然是一個挑戰。由于衍射角度相當大，元件的特征尺寸與光的波長相近。因此，通常使用的傍軸建模方法變得不準確，需要嚴格的技術。因此，在這個例子中，迭代傅里葉變換算法（IFTA）和薄元件近似（TEA）被用于衍射光學元件（DOE）的初步設計，并且之后使用傅里葉模式方法（FMM）也稱為嚴格耦合波分析（RCWA）進行嚴格的性能評估，包括在高度變化的情況下對優點函數變化的研究。

任務

? 使用傍軸近似（TEA）進行衍射1:7×7光束分束器的初步設計，用于結構設計部分。

? 使用嚴格分析（FMM/RCWA）對性能進行分析和進一步優化，以提高均勻性并評估零階的影響。

模擬與設置：工具簡介與整體流程概覽

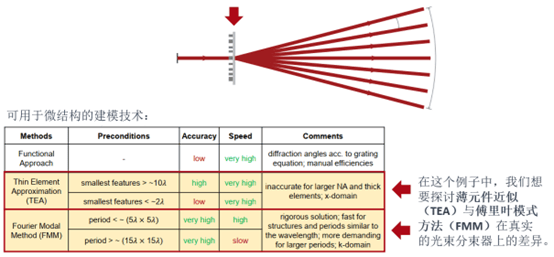

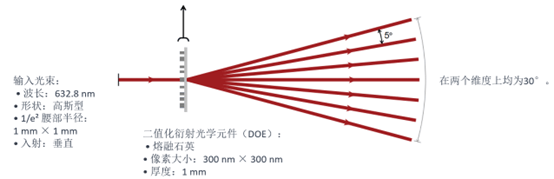

連接建模技術：衍射光束分束器

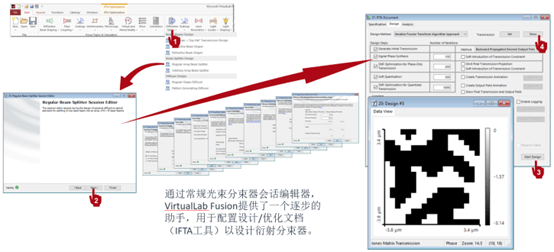

通過配置助手和IFTA進行相位設計

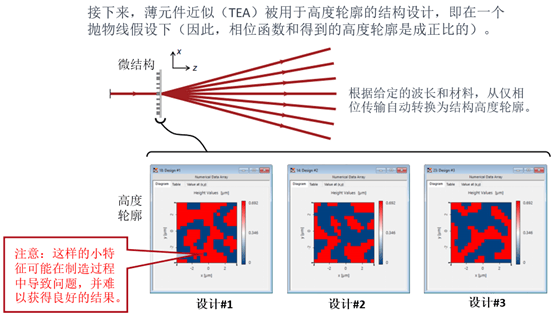

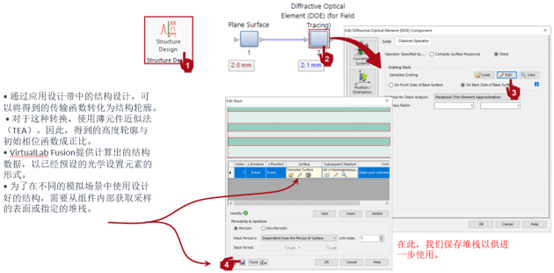

將傳輸函數轉化為結構

衍射光束分束器表面

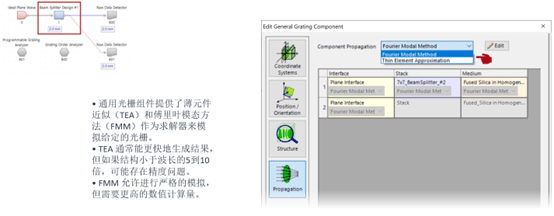

衍射光束求解器 - TEA & FMM

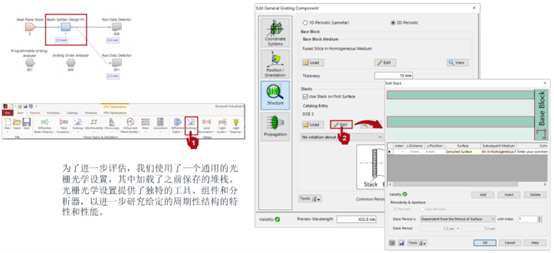

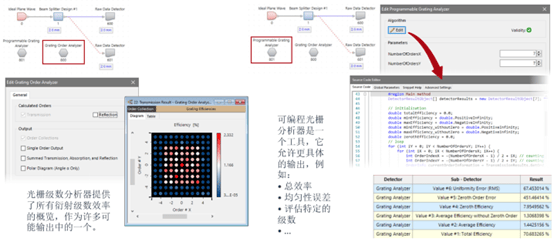

光柵級數 & 可編程光柵分析器

設計與評估結果：

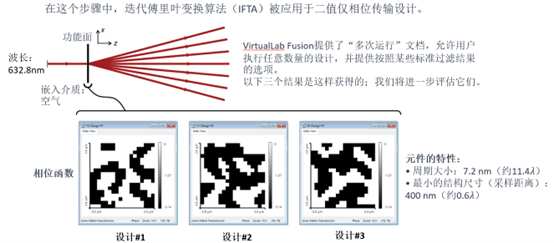

? 相位函數設計

? 結構設計

? TEA 評估

? FMM 評估

? 高度縮放檢查（用于優化/容限）

僅相位傳輸設計

結構設計

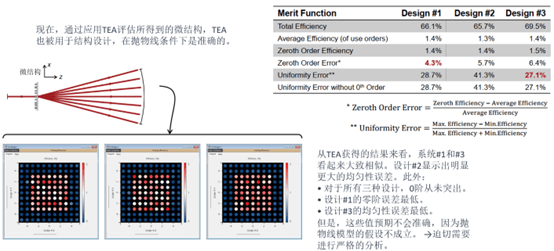

使用TEA進行性能評估

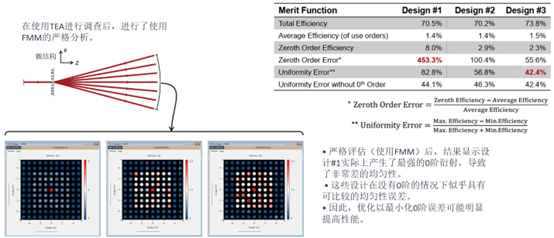

使用FMM進行性能評估

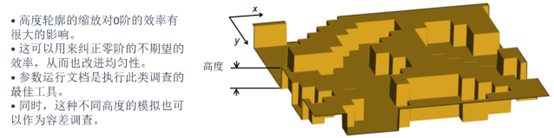

進一步的分析（優化后，容差分析）

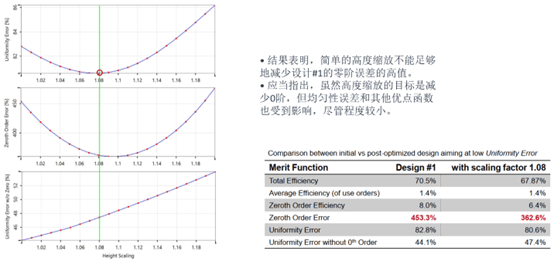

進一步優化 - 調整設計#1的零階

進一步優化 - 調整設計#2的零階

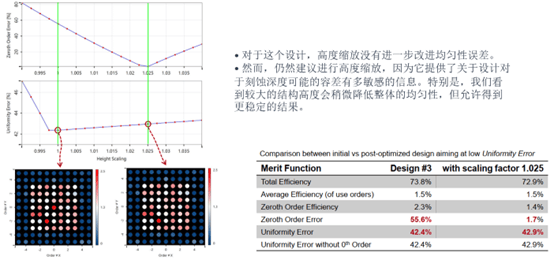

進一步優化 - 調整設計#3的零階
