PreSys在爆炸與多介質流固耦合中的建模方法：從ALE到SPH的工程實踐
瀏覽：1459
原創 于 2026年2月25日 發布 標簽：#FSI #ExplosionSimulation #ALE #SPH #PreSys #CFD #FEM
在爆炸與沖擊仿真領域，多介質流固耦合（FSI）問題一直是數值計算的核心難點。從空氣沖擊波傳播到結構破壞，再到破片飛散，整個過程涉及強非線性、大變形與多尺度耦合。
基于
PreSys
的工程實踐，這類問題可以通過 ALE + SPH + Lagrange 多方法協同實現穩定求解。
爆炸流固耦合建模：ALE方法的核心邏輯
?
?
?
在典型爆炸問題中：
流體域（空氣 / 水 / 炸藥） → Euler 或 ALE
固體域（結構 / 裝甲 / 混凝土） → Lagrange
耦合方式 → 接觸 + 壓力映射
# ALE-FSI建模示意 model.fluid.domain = "ALE" model.solid.domain = "Lagrange" model.coupling.type = "FSI" model.explosive.eos = "JWL"
關鍵點：
ALE避免網格畸變
自動網格重分布保證穩定性
適用于沖擊波傳播問題

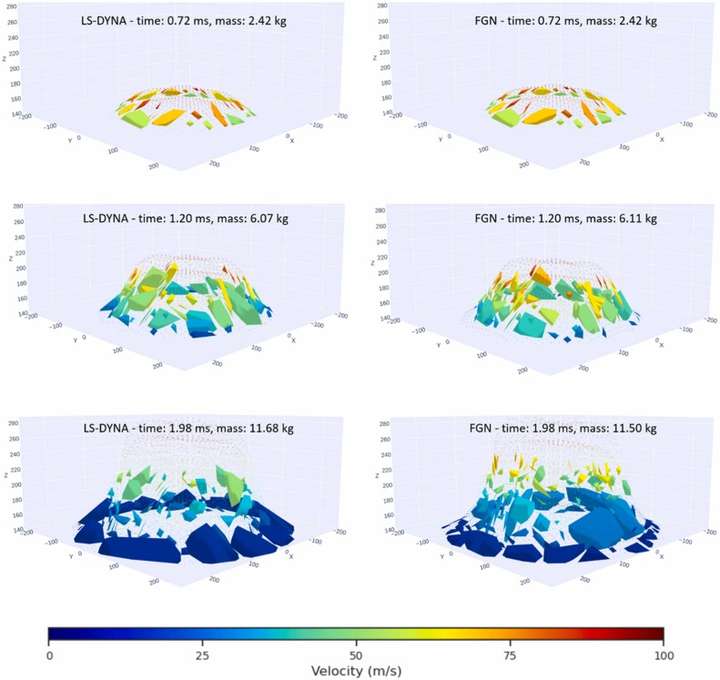

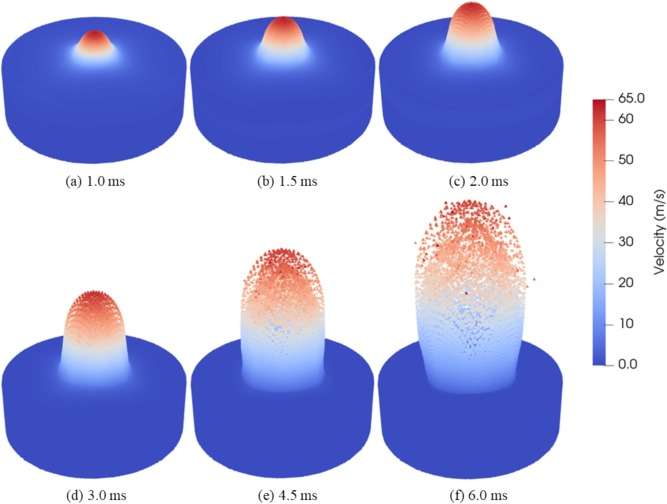

極端破碎問題：SPH方法的優勢
?
?
當問題涉及：
殼體破裂
破片飛散
材料完全失效
傳統 FEM 會出現嚴重網格畸變，此時采用 SPH：
# SPH方法示意 model.method = "SPH" model.particle.spacing = 0.002 model.contact.algorithm = "particle_contact"
優勢：
無網格依賴
天然適應大變形
更適合爆炸近場
材料模型：爆炸仿真的關鍵
典型組合：
炸藥 → JWL + 點火增長模型
空氣 → Gamma Law / Polynomial EOS
金屬 → Johnson-Cook
混凝土 → RHT / CSCM
material.explosive = "MAT_HIGH_EXPLOSIVE_BURN" material.rock = "RHT" material.metal = "Johnson-Cook"
工程難點與優化策略
|
問題
|
解決方案
|
|---|---|
|
數值不穩定
|
ALE + 自適應網格
|
|
計算量巨大
|
并行計算（MPP）
|
|
參數敏感
|
正交試驗標定
|
|
多尺度問題
|
SPH + FEM耦合
|
小結
從工程角度來看：
ALE → 控制沖擊波
SPH → 處理破碎
FEM → 描述結構
三者協同，是當前爆炸仿真的主流技術路線。
?
