金屬圓棒膠粘接頭在高拉伸速率下的抗拉強度評價方法

國高材高分子材料產業創新中心

2026年2月23日 11:01

背景

在汽車、飛機、航空航天及高鐵等現代高速運載裝備的制造中，膠粘劑因其卓越的輕量化與高效連接特性，已成為實現關鍵結構性能不可或缺的技術。在實際嚴苛的服役環境下，這類膠粘結構不僅承受靜態載荷，更持續面臨碰撞、沖擊、劇烈振動等高應變率的動態載荷，以及從極寒到高溫的廣闊溫域考驗。這些復雜工況會顯著改變膠粘劑的微觀力學響應與宏觀失效機制，而接頭一旦失效則直接關乎整體結構的完整性與生命安全。

因此，精準表征膠粘劑在高拉伸速率及不同溫度環境下的粘接強度，對于深刻揭示其動態失效機理、評估并保障運載工具在碰撞安全、硬著陸、高速交會等極端工況下的絕對可靠性，具有至關重要的意義。本研究針對這一核心工程需求，系統開展了膠粘對接接頭在高拉伸速率下的抗拉強度測試，重點探究了拉伸速率與測試環境對粘接性能的影響規律，旨在為上述高端裝備領域膠粘結構的設計優化與安全評價提供關鍵的數據支撐與理論依據。

對接拉伸測試簡介

膠粘對接接頭的拉伸強度測試是評定膠粘劑在正拉應力下粘接性能的關鍵方法，核心原理為將基材對粘，沿粘接面軸向施加拉力，直至試樣粘接層或基材失效，如圖1所示。該測試可精準復刻對接結構件承受垂直于粘接面拉力的實際工況。通過公式（1）計算抗拉強度 σ（MPa），其中Fmax為最大破壞載荷（N），A為粘接面積（mm²）。

（1）

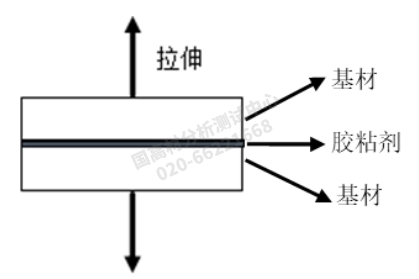

圖1 對接樣品結構和受力示意圖

根據破壞發生的位置，膠粘接頭的失效模式可分為4種，如圖2所示，（a）為內聚破壞：膠粘劑層內部破壞，失效后兩個被粘基材表面均覆蓋一層膠粘劑；（b）為界面破壞：膠粘劑與基材之間的界面破壞；（c）為混合破壞：內聚破壞與界面破壞結合；（d）為基材破壞：被粘基材本身斷裂、撕裂或塑性變形而膠粘界面完好。

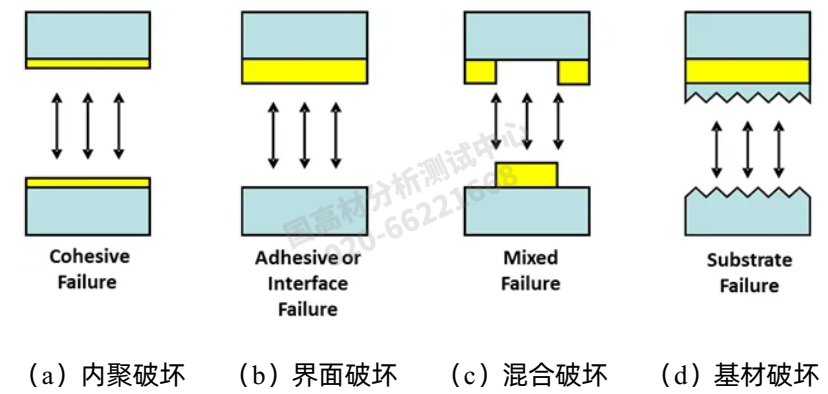

圖2 膠粘接頭典型失效模式

測試目的

本實驗主要對比相同膠粘對接接頭在不同溫度和不同拉伸速率下的抗拉強度以及失效模式，實驗設計如表1所示，同時結合客戶的關注點（曲線的異常分析，抗拉強度的重復性，失效模式的分析等）對測試結果進行對比分析。

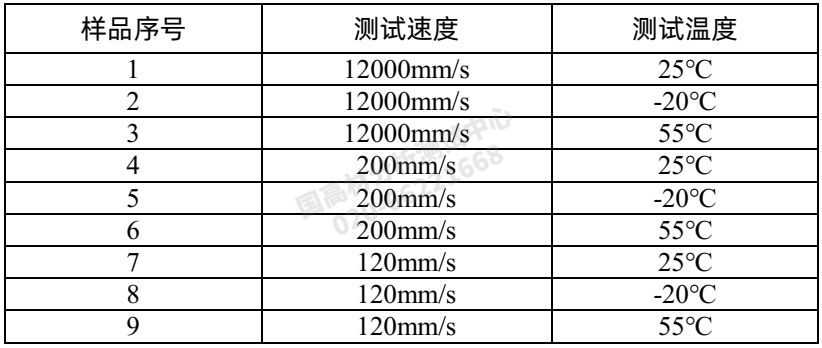

表1 對接高速拉伸測試方案

測試方案

4.1 測試設備

高速拉伸試驗機（上拉式），該設備最高可實現20m/s的拉伸速度。高速相機，拍攝視頻，分析樣品的失效過程。

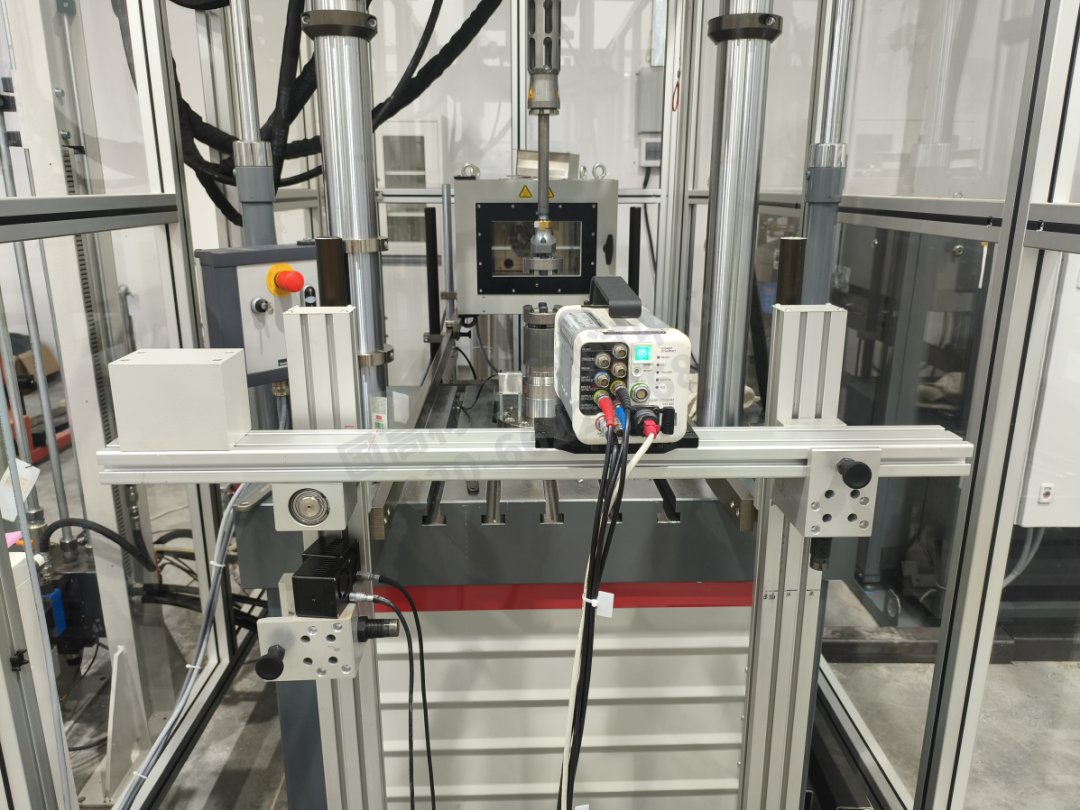

圖3 國高材分析測試中心高速拉伸試驗機配備高速相機

4.2 測試流程

1）樣品調節：測試前，樣品在相應測試溫度的環境箱中放置至少2個小時，使樣品溫度達到測試溫度并均勻分布。

2）夾持樣品：樣品夾持有2種方式可供選擇，圖4（a）為楔形夾具直接夾持，圖4（b）通過基材與夾具上的穿孔用插銷固定，后者可以避免樣品在測試過程中打滑。在夾持時，應保證樣品與夾具的對中，使受力沿軸線位置，夾持間距為80mm。

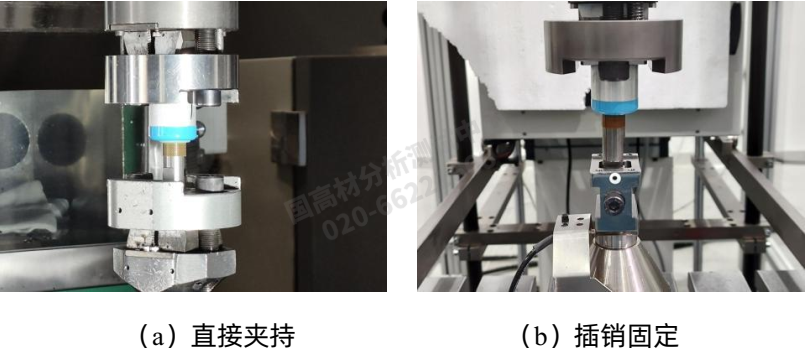

圖4 對接拉伸樣品夾持方式

3）調整相機：調整相機位置，調整光圈大小與焦距，使其聚焦到對接樣品的膠粘區域，如圖5所示。根據測試速度選擇合適的圖像采集頻率，本試驗中使用10kHz的采集頻率。

圖5 高速相機拍攝畫面

結果分析

5.1 拉伸載荷-位移曲線及粘接強度

對接樣品在不同溫度以及拉伸速率下的載荷-位移曲線如圖7~9所示，曲線的斜率代表了對接樣品的整體剛度，由膠粘劑的拉伸模量、被粘基板的拉伸剛度、粘接面積等因素決定，可以看到，曲線初始階段力值隨位移緩慢增加，隨后曲線斜率增大，圖7（a）（b）（c），圖8（a）（c）更為明顯，這與如圖10所示高速相機拍攝的拉伸過程對應。

大部分測試樣品力值在達到峰值后迅速下降，少量樣品力值下降速度較平緩，如圖9（a）（c），這主要是因?yàn)榈竭_(dá)載荷峰值后上下基板未完全分離，還伴隨著膠粘劑本體的變形，如圖11所示。提取曲線峰值，按照公式（1）計算膠粘接頭的抗拉強度，結果如表2和圖12所示，相同測試溫度下，隨著拉伸速率的減小，抗拉強度逐漸減小，12000mm/s到200mm/s的強度降幅較大，200mm/s和120mm/s的強度相差較小，高溫下接頭抗拉強度對拉伸速率更為敏感，從12000mm/s到200mm/s的抗拉強度下降了約62%，而相同速率變化，常溫和低溫抗拉強度則分別下降了31%和22%。相同拉伸速率下，常溫下的接頭粘接性能最好，低溫和高溫環境中接頭抗拉強度均有不同程度的降低。

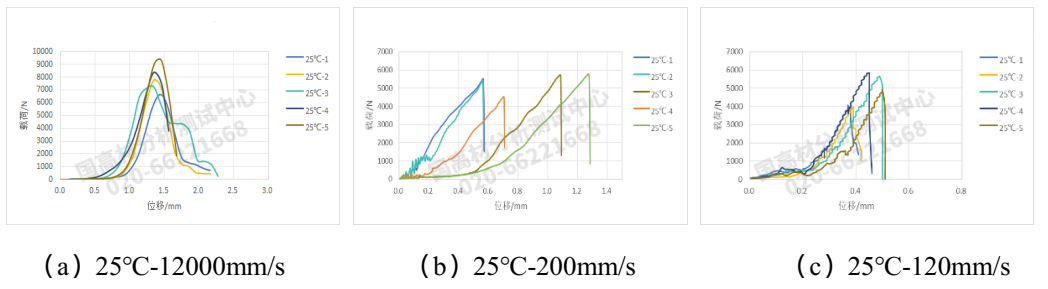

圖7 室溫下高速拉伸載荷-位移曲線

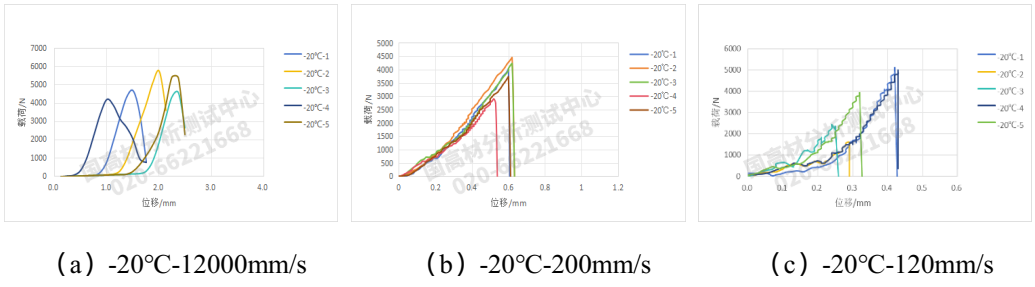

圖8 低溫下高速拉伸載荷-位移曲線

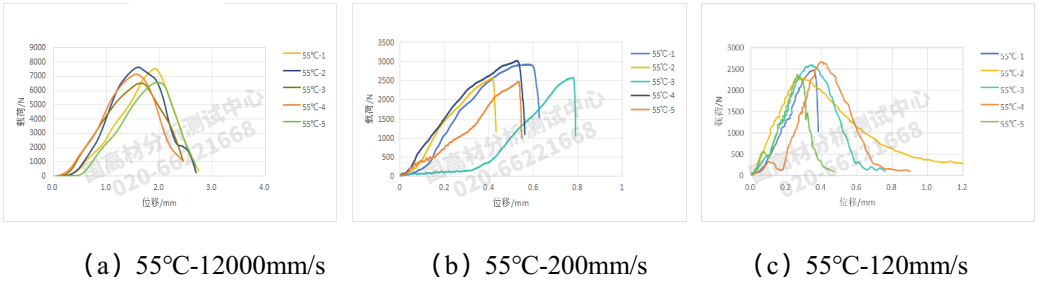

圖9 高溫下高速拉伸載荷-位移曲線

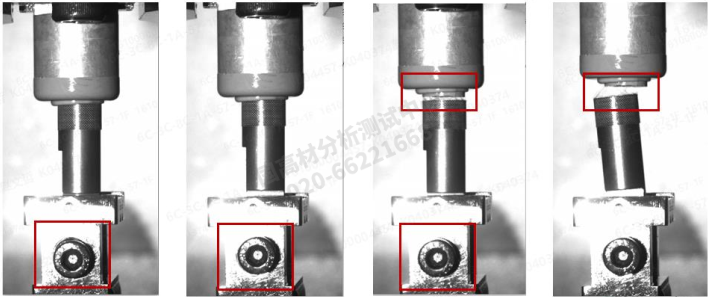

圖10 高速相機拍攝拉伸過程（25℃-200mm/s）

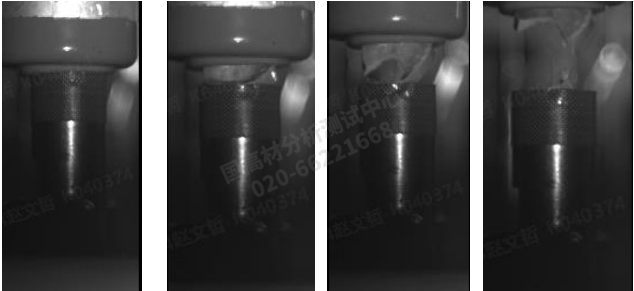

圖11 高速相機拍攝拉伸過程（55℃-12000mm/s）

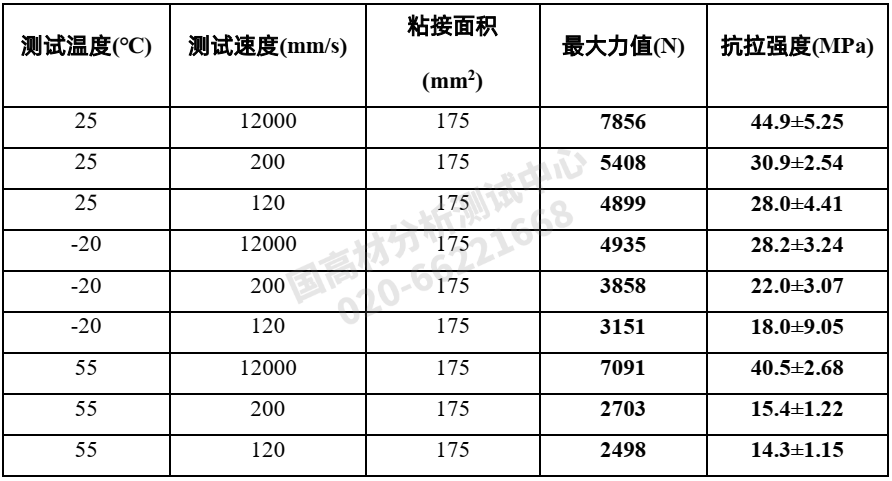

表2 膠粘接頭在不同拉伸速率和溫度下的抗拉強度

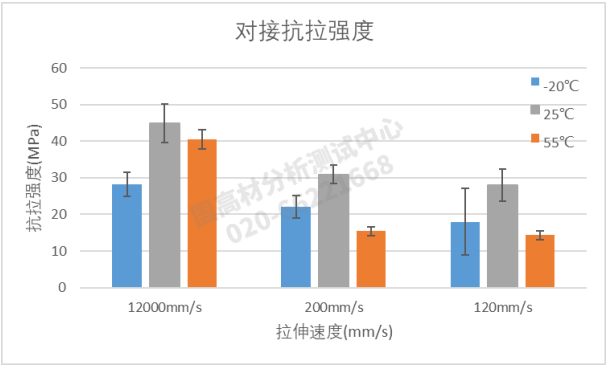

圖12 不同溫度和拉伸速率下的對接抗拉強度

界面失效模式分析

對接樣品在不同溫度以及拉伸速率測試后的失效模式如圖13~15所示，其中常溫12000mm/s和120mm/s測試中以混合失效模式為主，即膠粘劑本體、膠粘劑與基材的粘接界面均發生了破壞，而200mm/s的失效模式則出現了①界面分層（4號和5號樣品），②混合破壞（1號樣品），③基材本身的破壞和混合破壞同時出現（2號和3號樣品）等不同的失效模式。低溫下的失效模式也以混合破壞為主。高溫測試中，12000mm/s拉伸失效以混合破壞為主，200mm/s和120mm/s以界面失效為主。

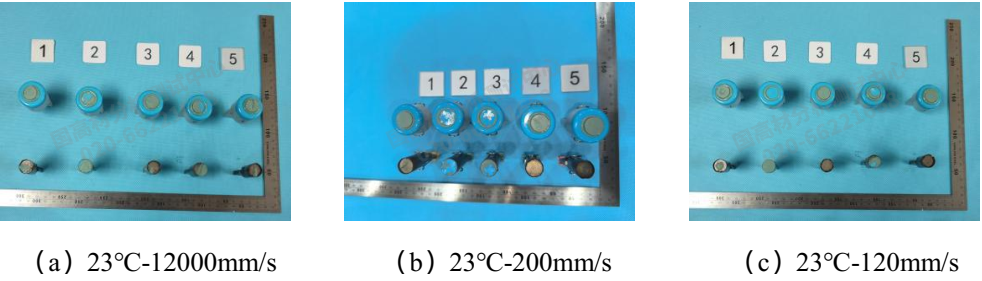

圖13 室溫下高速拉伸后失效情況

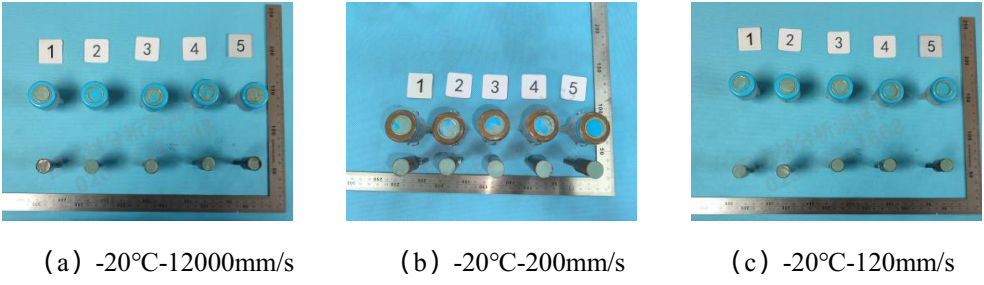

圖14 低溫下高速拉伸后失效情況

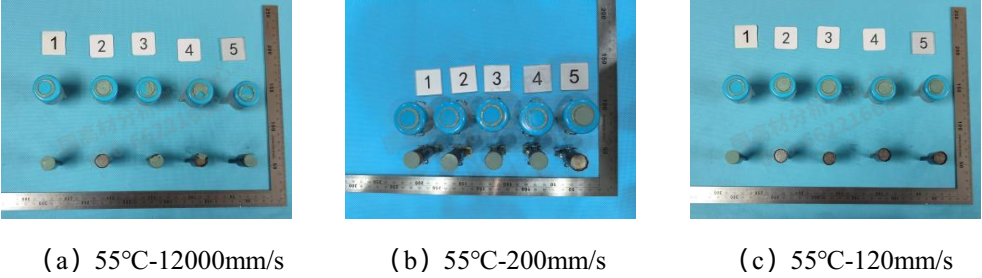

圖15 高溫下高速拉伸后失效情況

總結

本案例進行了膠粘對接接頭在高拉伸速率下的粘接強度測試，分析了拉伸速率和溫度對粘接強度的影響。實驗結果表明，膠粘接頭在不同溫度下的抗拉強度均具有較明顯的速度敏感性，拉伸速率越大，抗拉強度約大。相同拉伸速率下，低溫和高溫環境均會使膠粘強度退化。不同環境和拉伸速率下，接頭的失效模式也不同。
