在現代制造業，尤其是高端裝備、汽車工業、精密電子及新材料領域，產品的表面與三維形貌已不再是簡單的“外觀”問題，而是直接關乎性能、可靠性與壽命的核心質量指標。一個微米級的臺階、一道納米級的劃痕、一處難以察覺的翹曲變形，都可能成為產品失效的“阿喀琉斯之踵”。傳統接觸式測量或二維視覺檢測，在面對復雜曲面、異形結構及微觀形貌時，往往力不從心，數據片面，效率低下。

3D輪廓掃描儀是一種專門用于捕捉物體三維形狀和幾何特征的高精度測量設備。它通過非接觸式的掃描技術，將被測物體的表面形貌轉化為數字化的點云或網格模型，廣泛應用于工業檢測、逆向工程、質量控制和產品設計等領域。

一

設備原理

3D輪廓掃描儀的工作原理主要基于光學測量技術，常見的技術路徑包括：

1. 激光三角測量原理（Laser Triangulation）

這是最常見的原理之一。儀器發射一束激光線或激光點，照射到物體表面。根據激光光點在表面上的位置變化以及攝像頭接收到的反射光角度差異，利用三角測量公式計算出每個點的空間坐標（X, Y, Z），從而繪制出輪廓線。

2. 白光干涉原理（White Light Interferometry）

這是一種基于光學干涉的非接觸式測量技術。通過將白光分成參考光束和測量光束，當測量光束照射到物體表面并返回時，會與參考光束產生干涉條紋。通過分析干涉條紋的形狀變化，儀器能夠計算出表面的微觀高度變化，實現亞納米級的高精度測量。

3. 結構光（Structured Light）

該技術通過投射特定圖案（如條紋、點陣）到物體表面，攝像頭捕捉變形后的圖案。通過對比變形前后的圖案差異，計算出物體表面的三維形狀。

二

相較于傳統手段的優勢

1. 真三維，全字段數據捕獲：提供包含X, Y, Z坐標的完整表面空間信息，不僅能測高度、臺階，更能全面評估面形輪廓、波紋度、彎曲變形等，評價參數更全面、真實。
2.

3. 非接觸、無損傷測量：完全避免了對軟性、易變形、珍貴或高溫部件的物理接觸損傷，拓展了可測對象的范圍。
4.

5. 高速度與高效率：每秒可獲取數萬至數十萬輪廓點，結合高速掃描，能在數秒至數分鐘內完成一個復雜部件的全尺寸三維數字化，效率遠超三坐標機等點觸式設備。
6.

7. 卓越的材質與復雜形貌適應性：

• 通過HDR、多曝光融合技術，有效應對金屬高反光、黑色吸光材料的測量挑戰。
• 線激光具有一定的“視線”能力，結合多角度掃描策略，可大幅減少因深孔、陡峭側壁、復雜幾何遮擋造成的數據缺失。
• 白光共焦技術則徹底攻克了鏡面、透明體等“測量禁區”。
•


1. 高精度與高分辨率：在最佳工作距離下，可實現微米甚至納米級的縱向（Z軸）分辨率，以及相應的橫向分辨率，滿足絕大多數精密制造的公差控制要求。

三

應用案例

3D輪廓掃描儀的價值，在于它將物理世界的復雜形貌，轉化為可量化、可分析、可追溯的數字資產，賦能產品全生命周期。

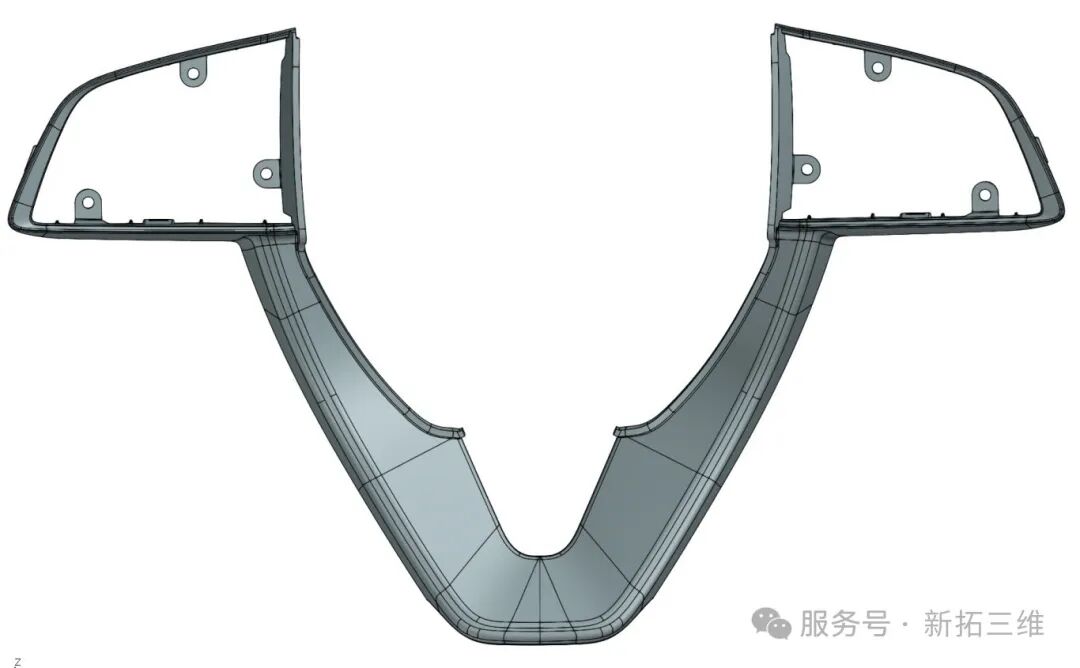

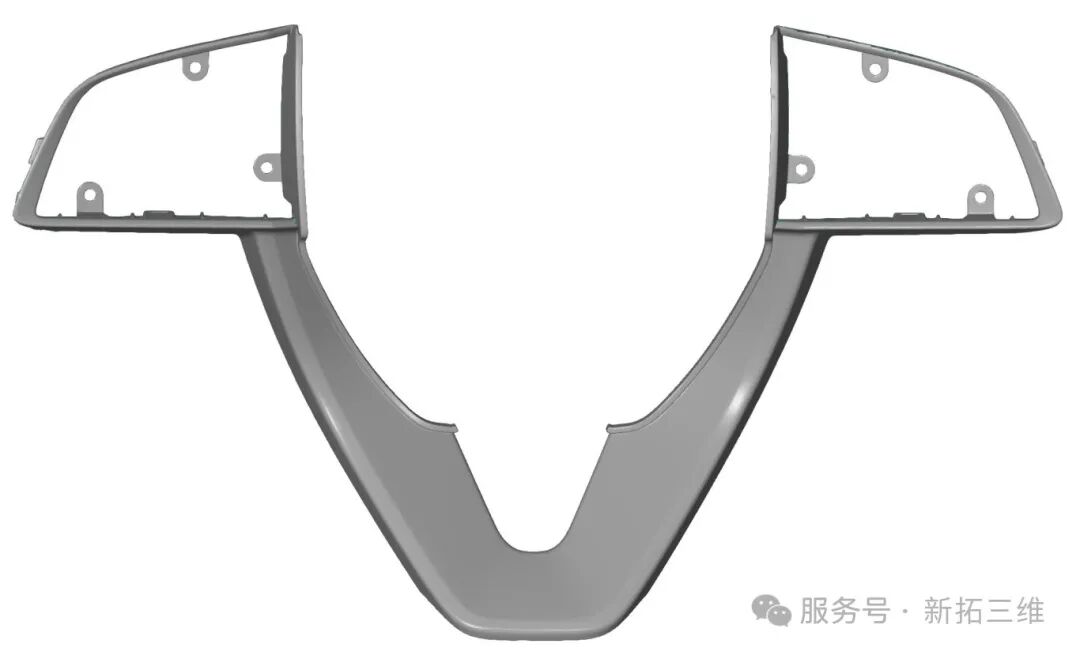

應用案例：汽車方向盤配件檢測

檢測需求

1. 自由曲面拓?fù)鋸?fù)雜（R角連續過渡）

2. 邊緣及小圓孔掃描完整，位置精度要求較高

解決方案

1、 藍光三維掃描，分析安裝孔位（含6個螺紋孔）位置度

2、 采用灰度特征值對孔位進行擬合，精度更高

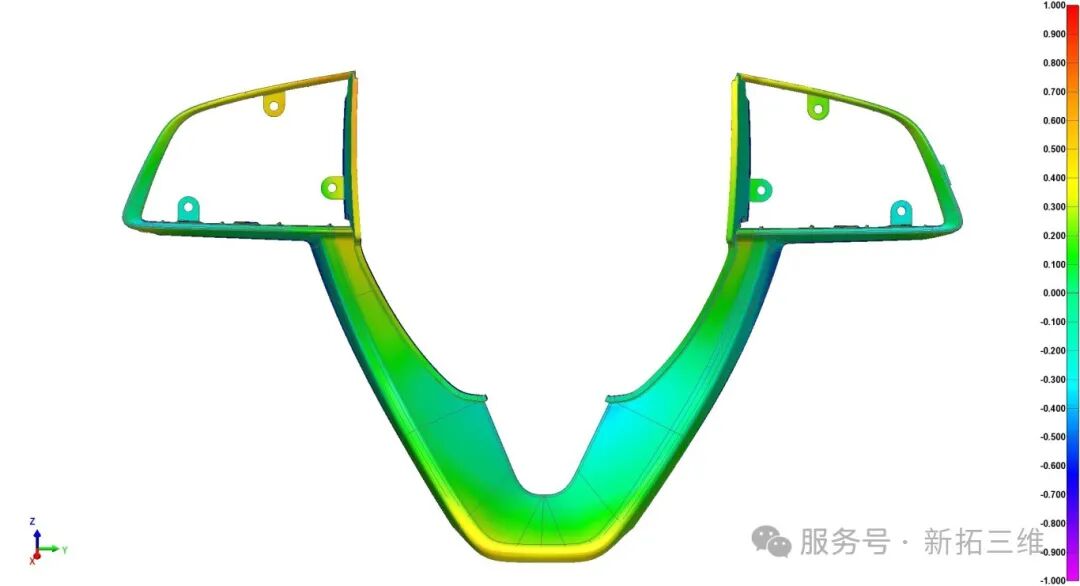

3、3D曲面與CAD設計面貼合度（自由曲面形位公差分析）

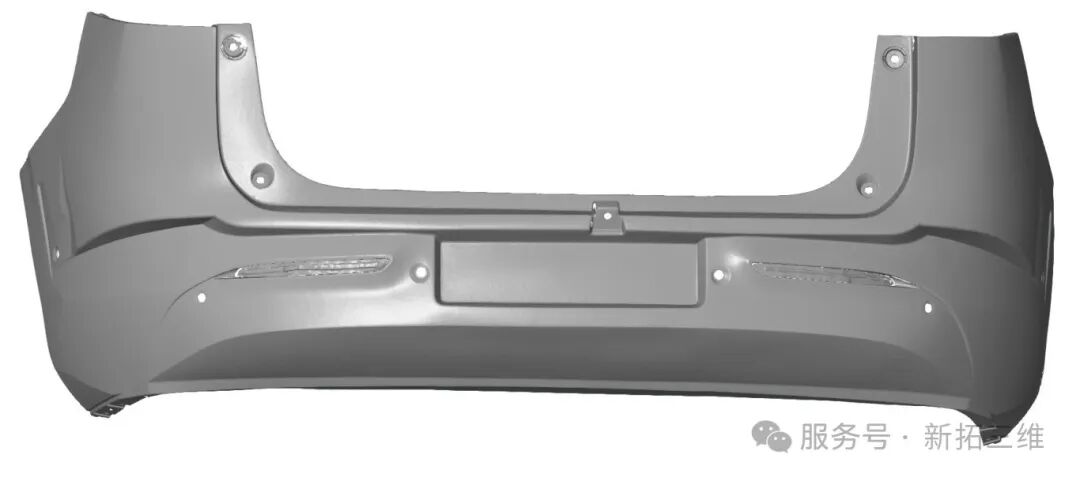

應用案例：汽車保險杠塑料件檢測

檢測需求

1、裝配孔位多，且分布密集

2、注塑模具精度驗證，翹曲變形檢測

解決方案

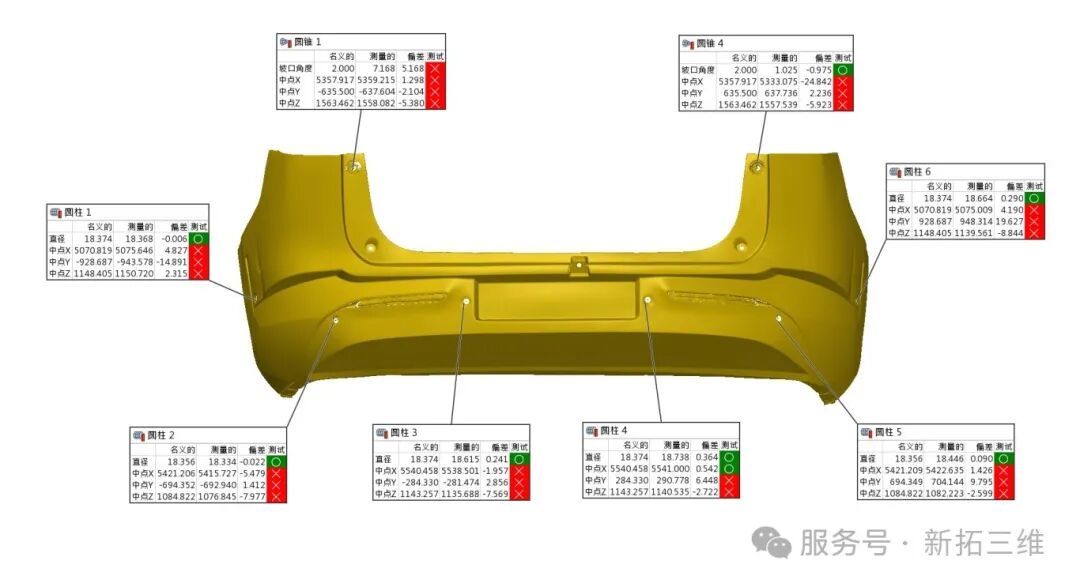

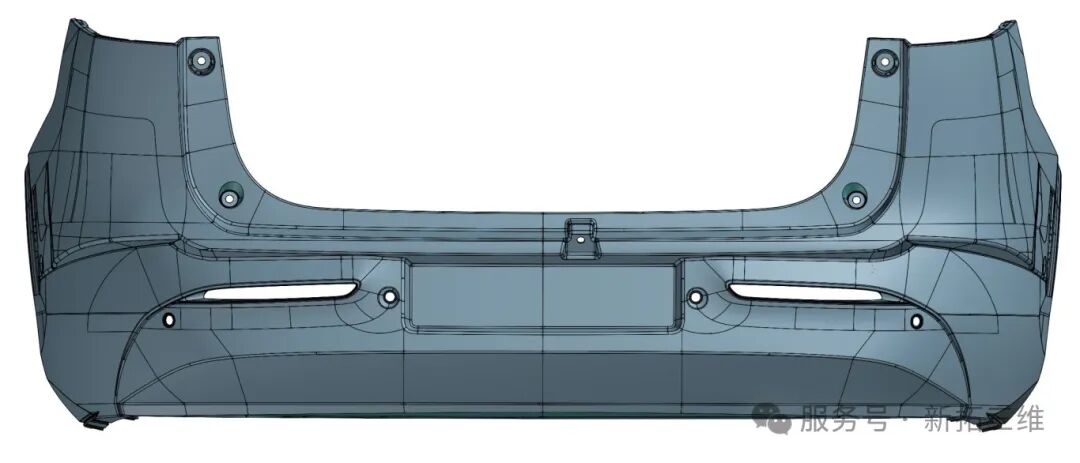

1、尺寸及形位公差測量、CAD數模比對

2、反變形修模、首件檢測、過程控制、翹曲分析

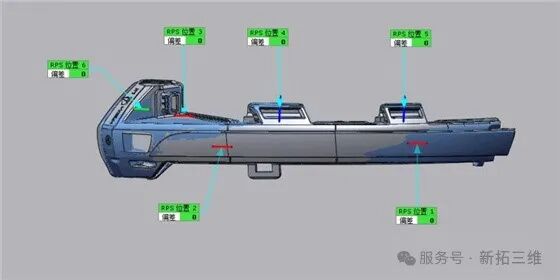

應用案例：汽車車燈注塑件檢測

檢測需求

1、 復雜的曲面和精細結構，需要全面的尺寸驗證。

2、 車燈塑料件屬于透明材質，非接觸式測量避免對敏感表面的損傷。

3、 需快速獲取尺寸檢測結果，以便及時調整生產過程中的參數，如模具溫度、注射壓力等，確保產品質量。

解決方案

1、 非接觸捕捉樣件的全尺寸幾何形狀和細節。

2、 掃描速度快，檢測效率高，直觀地了解產品全尺寸檢測注塑成形的質量。

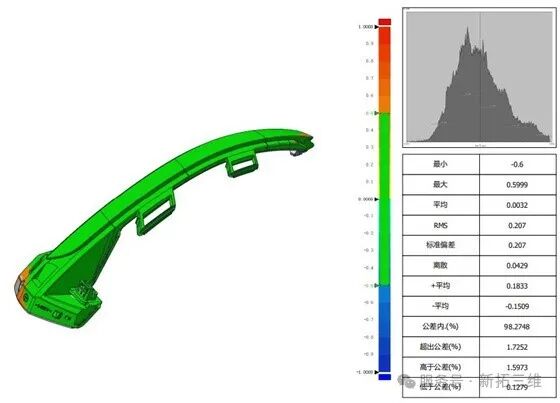

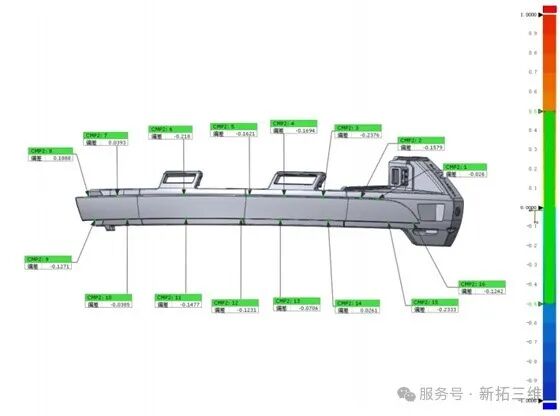

3、通過生成色譜圖對比分析，展示產品與標準模型之間的差異，準確判斷產品是否合格，提高生產質量。

3D輪廓掃描服務

國高材分析測試中心配備高精度3D輪廓掃描儀，可精確獲取材料與零部件的三維形貌及微觀尺寸，為企業開展工業檢測、逆向工程及產品設計提供核心數字化支撐。

咨詢電話：020-66221668
