當您為電氣敏感應(yīng)用或安全關(guān)鍵應(yīng)用進行設(shè)計時，了解材料接觸到火焰時的表現(xiàn)至關(guān)重要。UL 94 阻燃等級是評估聚合物和泡棉阻燃性能的公認基準，但瀏覽各種測試、分類和認證數(shù)據(jù)可能并非易事。

什么是UL94？

UL 94 是由美國安全檢測實驗室Underwriters Laboratories (UL) 制定的阻燃等級標準，用于對塑料和聚合物材料的阻燃性進行分類。雖然該標準最初是針對硬質(zhì)塑料而制定的，但它現(xiàn)在廣泛用于彈性體、多孔泡棉和海綿，包括墊圈和密封應(yīng)用中使用的許多材料。

UL 94 測試有助于工程師評估材料的著火特性、燃燒速度和自熄性能——這些都是在防火安全和可靠性非常重要的應(yīng)用中的關(guān)鍵因素。

UL94與其它阻燃標準對比

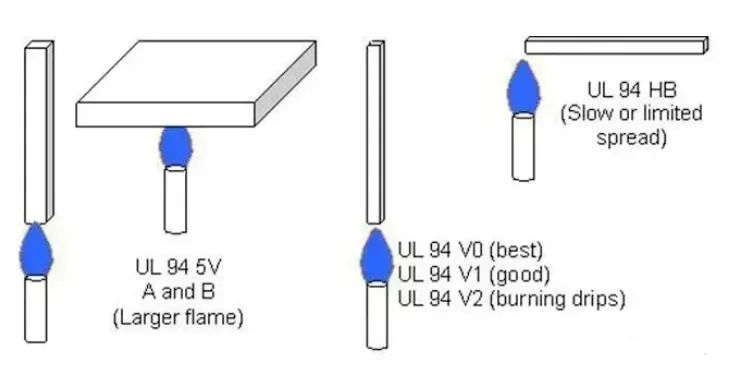

UL94阻燃等級劃分

★UL94 是目前國際上應(yīng)用最廣泛的塑料材料阻燃性能評價標準，共有12 種等級：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。其中VTM-0、VTM-1、VTM-2適用于塑料薄膜，HBF、HF1、HF2適用于發(fā)泡材料。

★中國采用的與之對等的阻燃等級標準是GBT2408《塑料燃燒性能的測試水平法和垂直法》。

★塑料阻燃等級由HB向V-0逐級遞增：HB<V-2<V-1<V-0<5VB<5VA。

★實驗樣條為國標的標準上指定的長130±3mm，寬13.0±0.3mm，厚3.0±0.2mm。

1. HB是UL 94標準中最低的阻燃等級。

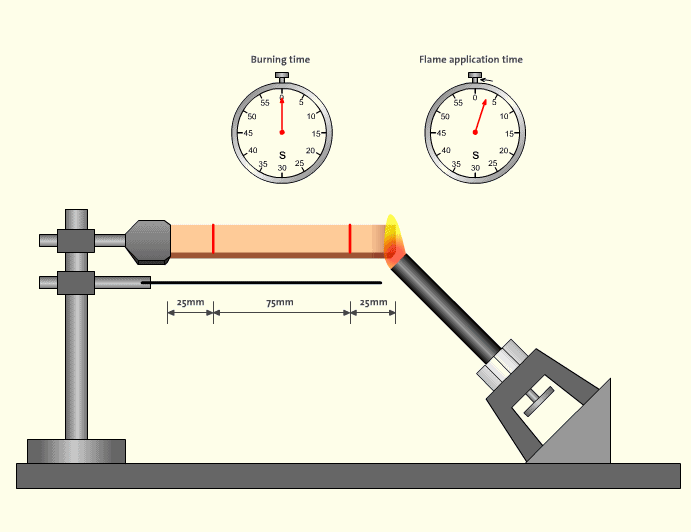

試驗方法是水平夾住試片的一端與水平成 45±2 度，取一鐵網(wǎng)，水平固定在試片下方 10±1mm，將本生燈（火焰高度20mm左右）成 45 度，移動到試片另一端接觸樣品 6mm，并計時 30±1 秒后移開，待試片燒至 25mm 標記時，啟動另一計時器。若在 30±1 秒內(nèi)就燒至 25 mm 的標記時，啟動另一計時器，并將本生燈移開。

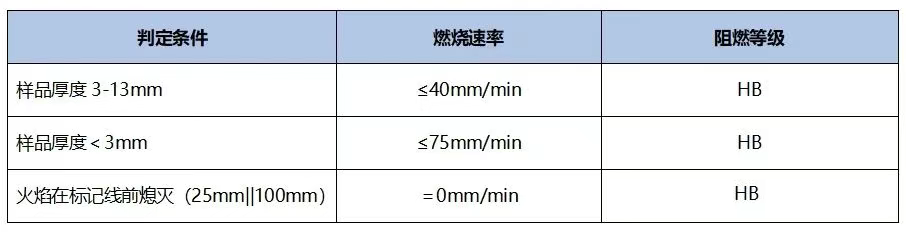

HB是UL94標準中最低的阻燃等級。要求對于3-13mm厚的樣品，燃燒速度小于40mm/min；小于3mm厚的樣品，燃燒速度小于75mm/min；或者在100mm的標志前熄滅。

2. UL 94-V試驗與HB試驗完全不同，與HB試驗相比，材料具有更高的阻燃性。

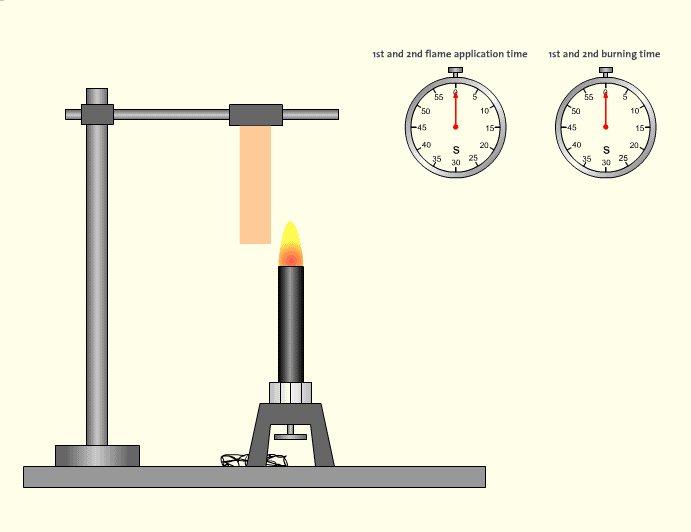

本生燈（火焰高度20mm左右）接觸樣品下方中心點燃燒 10±0.5 秒后，以 300mm/s 的速度移開本生燈，距離試片至少 150mm，并記錄第一次的自燃時間。自燃停止后，馬上進行第二次燃燒，燃燒 10±0.5 秒后，移開本生燈，并記錄第二次自燃時間及火焰熄滅后的熾紅時間。

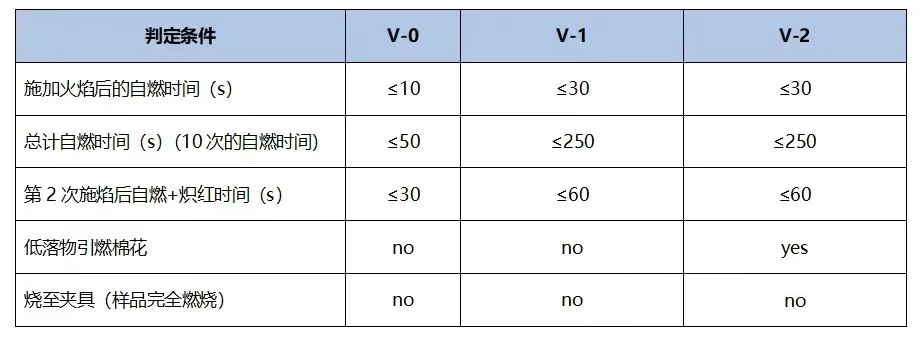

V-2：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在60秒內(nèi)熄滅。滴落的微粒可點燃棉花。

V-1：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在60秒內(nèi)熄滅。滴落的微粒不可點燃棉花。

V-0：對樣品進行兩次10秒的燃燒測試后，余焰&余燃在30秒內(nèi)熄滅。滴落的微粒不可點燃棉花。

3. UL 94-5V試驗則比UL 94-V試驗更加嚴格，試驗更是分為2個階段。首先將條狀試樣垂直放置并進行燃燒試驗，合格后再用平板進行試驗。

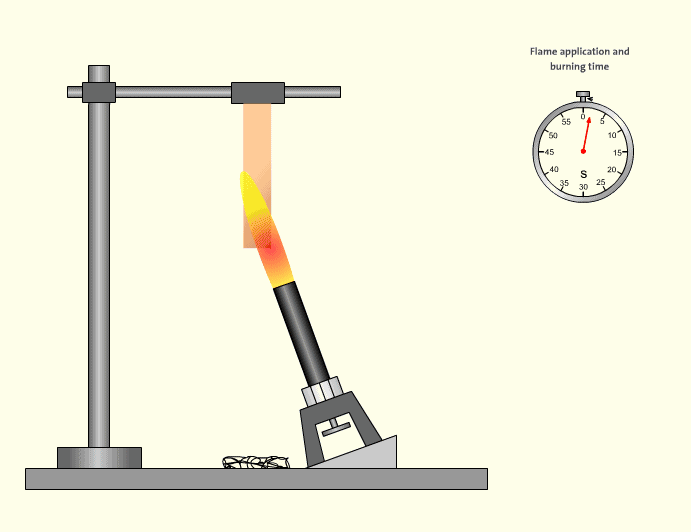

1階段：將試片用夾具或治具水平固定住，將本生燈以與水平成 20±5 度移動到試片下方，火焰內(nèi)焰的尖端接觸樣品底部中心點燃燒 5±0.5 秒后，移開本生燈 5±0.5 秒，重復(fù)此動作五次，在第五次燃燒后移開并觀察記錄試片是否有破洞損壞。

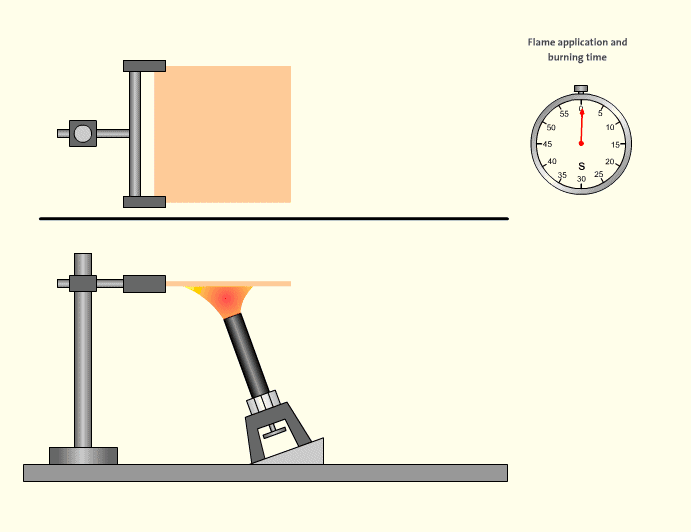

2階段：將本生燈（火焰高度125mm左右）保持與水平成 20±5 度移動到試片旁，使火焰內(nèi)焰（高40mm±2mm）的尖端接觸樣品底端的一邊，燃燒 5±0.5 秒后，移開本生燈 5±0.5 秒，重復(fù)此動作五次，在第五次燃燒后移開并記錄自燃時間及火焰熄滅后熾紅時間。

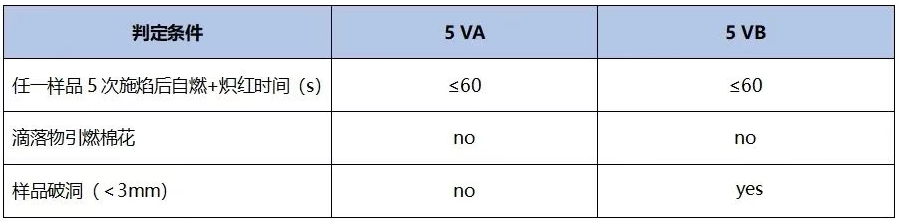

5VB：對樣品進行五次5秒的燃燒測試后，余焰&余燃在60 秒內(nèi)熄滅。滴落的微粒不可點燃棉花。對于塊狀樣品允許被燒穿。

5VA：對樣品進行五次5秒的燃燒測試后，余焰&余燃在30 秒內(nèi)熄滅。滴落的微粒不可點燃棉花。對于塊狀樣品不允許被燒穿。

UL 94測試≠UL認證，別混淆！

很多人以為做了UL 94測試就等于有了UL認證。實際上并非如此。

UL認證通常需要在UL官方實驗室備案，并獲得“黃卡”材料認證。而第三方實驗室出具的UL 94測試報告，雖不等同認證，但同樣可以作為客戶評估材料性能的重要依據(jù)，適用于選材驗證、工藝優(yōu)化、自主研發(fā)等階段。

UL認證企業(yè)操作流程

申請 UL 認證的流程約 3-6 個月，核心步驟如下：

1. 前期準備（1-2 周）

產(chǎn)品選型與材料確認：明確要認證的產(chǎn)品（如 PVC 線槽）、規(guī)格型號（不同厚度、材質(zhì)需分別測試）、目標阻燃等級（如 V-0 級）；

選擇 UL 授權(quán)實驗室：國內(nèi)可選擇 UL 上海、UL 廣州實驗室，或 UL 認可的第三方機構(gòu)，避免非授權(quán)機構(gòu)導(dǎo)致認證無效；

準備技術(shù)資料：產(chǎn)品圖紙、材料成分表、生產(chǎn)工藝說明、樣品規(guī)格清單。

2. 樣品測試（4-8 周）

企業(yè)寄送樣，UL 要求足量：通常每種規(guī)格 10-20 件，需符合量產(chǎn)標準；

實驗室按對應(yīng)標準測試：如 UL 94 V-0 級測試，需進行 3 次垂直燃燒，每次點燃 10 秒，樣品自熄時間≤10 秒，無滴落物引燃棉花；

測試不合格：實驗室提供整改建議，如調(diào)整阻燃劑添加比例、優(yōu)化材料配方，企業(yè)修改后重新送樣。

3. 工廠審查（2-4 周）

UL 審核員到企業(yè)生產(chǎn)基地進行現(xiàn)場審查，核心檢查：

生產(chǎn)設(shè)備是否與申報一致，如擠出機、注塑機的參數(shù)穩(wěn)定性；

原材料采購記錄，阻燃劑、PVC 樹脂的供應(yīng)商資質(zhì)，需與測試樣品一致；

質(zhì)量控制體系，如出廠檢驗流程，是否對阻燃性能進行抽檢；

審查通過后，進入認證審批階段。

4. 認證發(fā)證與維護

審批通過后，UL 頒發(fā)認證證書，企業(yè)可在產(chǎn)品、包裝、宣傳資料上使用 UL 認證標志，需嚴格按 UL 規(guī)范使用，不可篡改；

后續(xù)維護：UL 實行 “年度監(jiān)督審查”，每年 1-2 次，隨機抽檢產(chǎn)品，確保量產(chǎn)產(chǎn)品與測試樣品一致性；若產(chǎn)品配方、生產(chǎn)工藝變更，需提前向 UL 報備，否則認證失效。

5. 常見的誤區(qū)

誤區(qū) 1：“UL 認證是終身有效”錯！UL 認證需每年監(jiān)督審查，若企業(yè)變更生產(chǎn)地址、材料配方、工藝，未報備 UL，認證會被暫停。

誤區(qū) 2：“國內(nèi)阻燃認證（如 GB 8624）可替代 UL 認證”錯！GB 8624 是中國標準（如 B1 級、B2 級），與 UL 94 測試方法、等級體系不同，北美市場不認可；國內(nèi)高端項目通常要求 “雙認證”。

誤區(qū) 3：“所有產(chǎn)品都需要認證”按需申請：若企業(yè)僅做國內(nèi)低端市場，GB 認證即可；若瞄準工業(yè)自動化、新能源、出口市場，UL 認證是必要投入。

電氣性能阻燃性能評價

國高材分析測試中心專注于高分子材料檢測評價，擁有三十余年塑料阻燃性能研究經(jīng)驗。中心可依據(jù)國際國內(nèi)標準，提供涵蓋UL 94垂直燃燒、極限氧指數(shù)、煙密度（NBS煙箱法）、錐形量熱（熱釋放速率、生煙速率等）等項目的權(quán)威阻燃性能綜合評價。

咨詢電話：020-66221668

國高材分析測試中心UL燃燒試驗箱

推薦閱讀

室溫下金屬圓棒試樣高應(yīng)變速率拉伸試驗影響因素分析

汽車行駛記錄儀拆解及禁用物質(zhì)檢測案例

汽車安全氣囊塑料罩蓋點爆仿真材料卡片準確性提升研究
