在完成教程1、2和3后，你已熟悉利用OptiBPM創建項目的基本程序：

• 生成材料
• 插入波導和輸入平面
• 編輯波導和輸入平面的參數
• 運行仿真
• 選擇輸出數據文件
• 運行仿真
• 在OptiBPM_Analyzer中查看仿真結果和各種數值工具

教程4和之后的教程在你已掌握的操作的基礎上，對仿真過程進行了簡化描述。如果需要更多細節信息，可參閱之前課程中提供的操作。

本課程描述了如何創建一個MMI星型耦合器。該星型耦合器是對簡單MMI耦合器(教程2：創建一個簡單多模干涉星型（下文簡稱為MMI）耦合器)的進一步改進。它是由一個輸入波導、一個MMI耦合器以及四個輸出波導組成。步驟如下：

• 定義MMI星型耦合器的材料
• 定義布局設置
• 創建MMI星形耦合器
• 運行模擬
• 查看最大值
• 繪制輸出波導
• 為輸出波導分配路徑
• 在OptiBPM_Analyzer中查看仿真結果
• 添加輸出波導并查看新的仿真結果
• 在OptiBPM_Analyzer中查看新的仿真結果

1.定義MMI星型耦合器的材料

要定義單向彎曲器件的材料，請執行以下步驟。

2.定義布局設置

要定義布局設置，請執行以下步驟。

3.創建一個MMI星型耦合器

由于MMI星形耦合器中有四個輸出通道，因此需要找到在教程2(教程2：創建一個簡單的MMI耦合器)中的簡單MMI耦合器所產生的四個最大強度的位置。如教程2中所述，這個位置在MMI耦合器中的第二個波導大約1180-1210μm的地方。

要?jiǎng)?chuàng)建MMI星型耦合器并找到所需耦合的相關耦合器長度，請執行以下步驟。

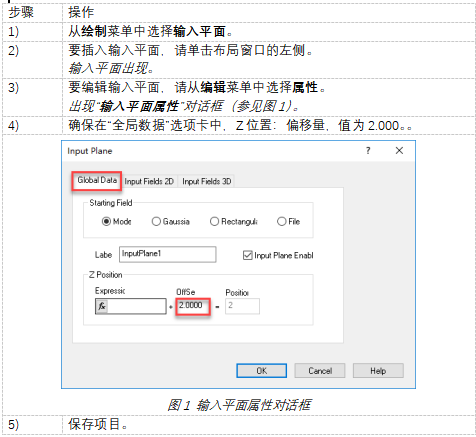

4.插入輸入平面

要插入輸入平面，請執行以下步驟。

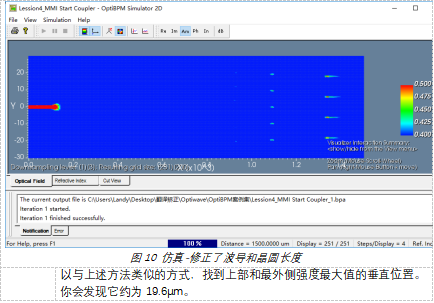

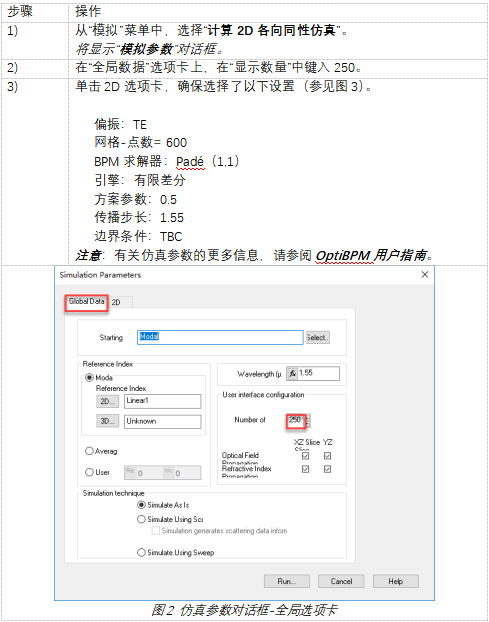

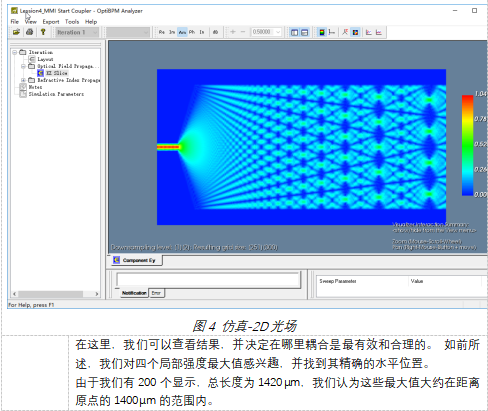

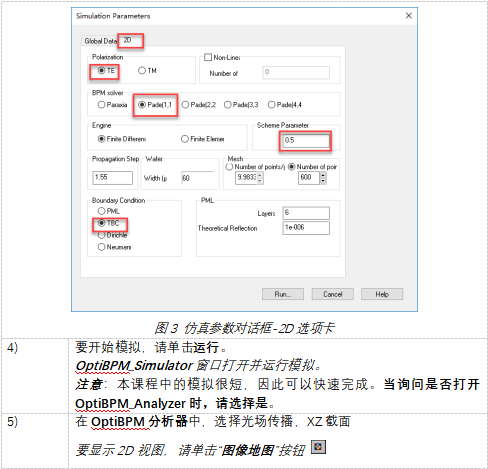

5.運行仿真

要運行仿真，請執行以下步驟。

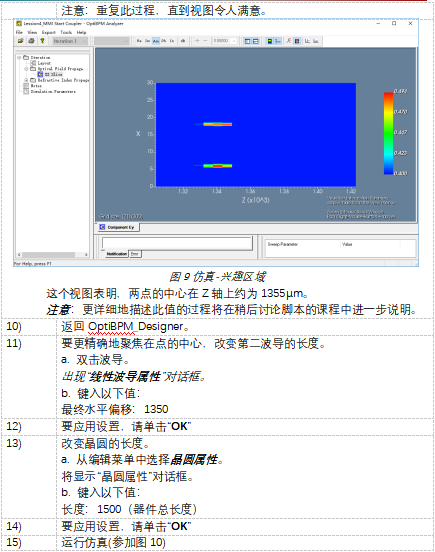

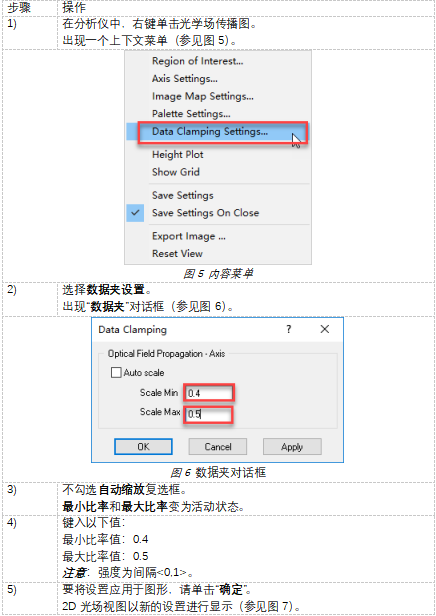

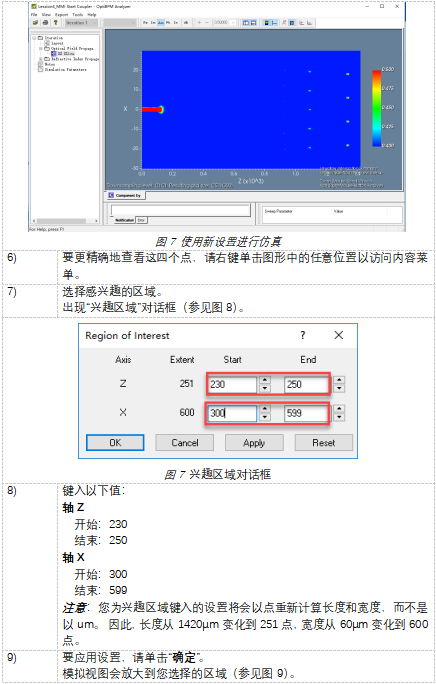

6.查看最大值

查看最大值，請執行以下步驟。

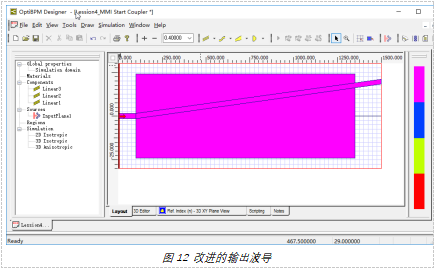

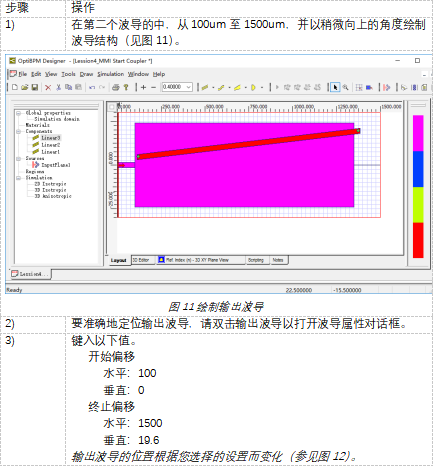

7.繪制輸出波導

輸出波導必須在將第二波導的起始點連接到強度最大值的線上。

要繪制輸出波導，請執行以下步驟。

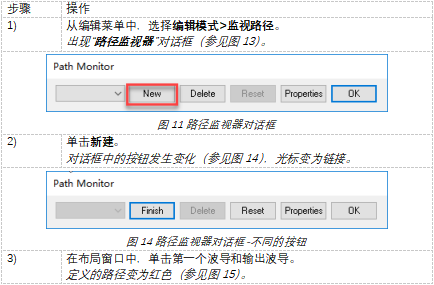

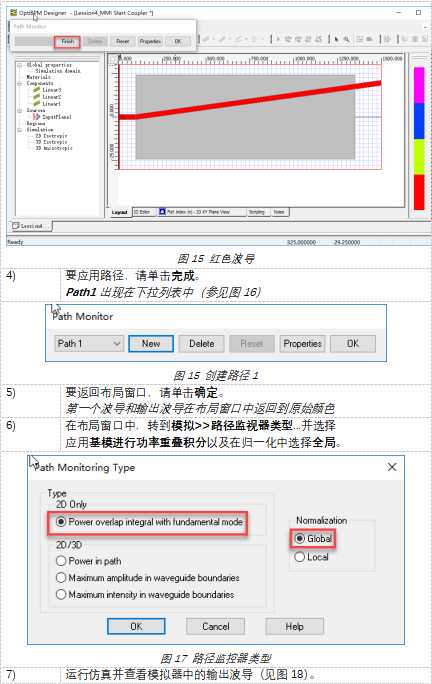

8.為輸出波導分配路徑

要為輸出波導分配路徑，請執行以下步驟。

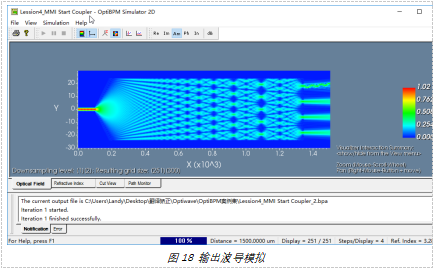

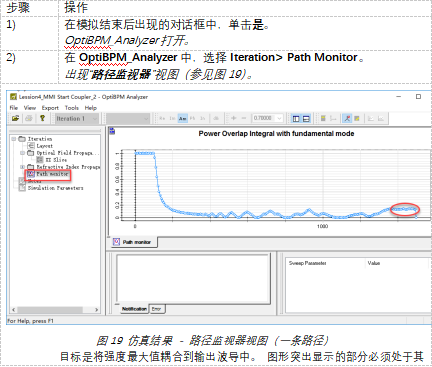

9.在OptiBPM_Analyzer中查看仿真結果

要在OptiBPM_Analyzer中查看仿真結果，請執行以下步驟。

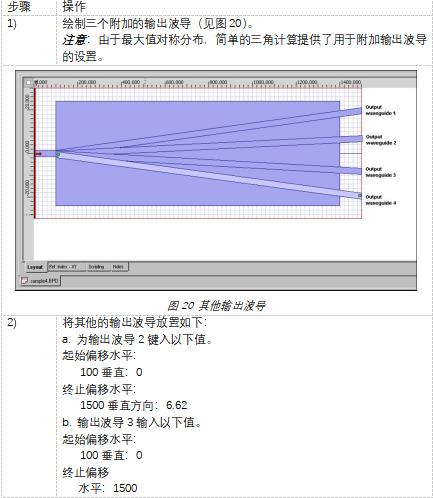

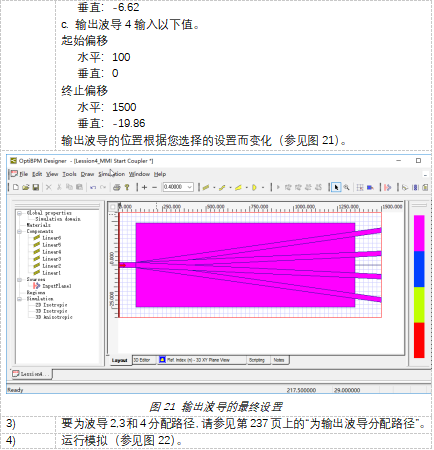

10.添加輸出波導并查看新的仿真結果

要添加輸出波導并查看新的仿真結果，請執行以下步驟。

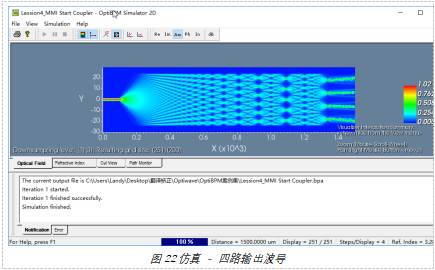

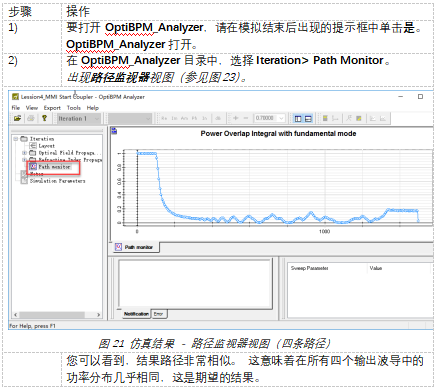

11.在OptiBPM_Analyzer中查看新的仿真結果

要在OptiBPM_Analyzer中查看仿真結果，請執行以下步驟。
