在塑料加工領(lǐng)域，熔體粘度和熔體強(qiáng)度是兩個(gè)至關(guān)重要卻又常被混淆的核心參數(shù)。它們?nèi)缤芰霞庸み^程中的"血液"與"骨骼"，共同決定著材料的加工行為和最終產(chǎn)品性能。全面理解這兩者的本質(zhì)區(qū)別、相互作用以及準(zhǔn)確檢測(cè)方法，對(duì)于優(yōu)化生產(chǎn)工藝、提升產(chǎn)品質(zhì)量、開發(fā)新材料具有至關(guān)重要的指導(dǎo)意義。本文將深入探討熔體粘度與熔體強(qiáng)度的基本概念、在加工中的應(yīng)用差異、檢測(cè)技術(shù)及其在實(shí)際生產(chǎn)中的協(xié)同作用，為塑料行業(yè)從業(yè)人員提供系統(tǒng)性的參考框架。

 本質(zhì)概念區(qū)別

熔體粘度和熔體強(qiáng)度雖然都是描述塑料熔體流變行為的關(guān)鍵參數(shù)，但它們的物理本質(zhì)和作用機(jī)制存在著根本性的差異。

熔體粘度是塑料熔體抵抗流動(dòng)的內(nèi)在阻力的量度，定義為剪切應(yīng)力與剪切速率之比。它本質(zhì)上反映了分子鏈之間、鏈段之間以及分子鏈與填充物之間的相互摩擦作用力。粘度高的熔體流動(dòng)困難，需要更高的加工壓力；而粘度低的熔體則容易流動(dòng)，填充模具更為容易。粘度受到多種因素影響，包括分子量（分子量越高，粘度越高）、分子量分布（分布越寬，剪切稀化效應(yīng)越明顯）、溫度（溫度升高，粘度降低）以及剪切速率（對(duì)于非牛頓流體，粘度隨剪切速率增加而降低）。

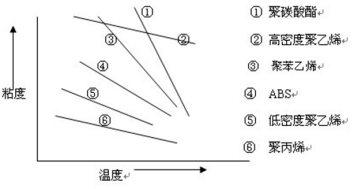

圖 常用塑料的粘度與溫度的關(guān)系

熔體強(qiáng)度則是指塑料熔體在受拉伸時(shí)抵抗斷裂的能力，它反映了熔體在拉伸應(yīng)力下的內(nèi)在韌性和自支撐性。熔體強(qiáng)度高的材料能夠承受更大的拉伸形變而不破裂，這對(duì)于吹塑、熱成型、發(fā)泡和紡絲等涉及拉伸流動(dòng)的加工工藝至關(guān)重要。熔體強(qiáng)度主要取決于分子鏈的纏結(jié)程度、分子量大小、支化結(jié)構(gòu)（長(zhǎng)鏈支化可顯著提高熔體強(qiáng)度）以及是否存在交聯(lián)。

值得注意的是，熔體粘度和熔體強(qiáng)度并不總是正相關(guān)。某些材料（如高分枝度的低密度聚乙烯LDPE）可能具有較高的熔體強(qiáng)度和中等粘度；而一些線性聚合物（如高分子量的線性低密度聚乙烯LLDPE）可能具有高粘度但熔體強(qiáng)度相對(duì)較低，更容易出現(xiàn)"熔垂"現(xiàn)象。

為了更清晰地理解兩者的區(qū)別，以下表格總結(jié)了熔體粘度與熔體強(qiáng)度的關(guān)鍵特征：

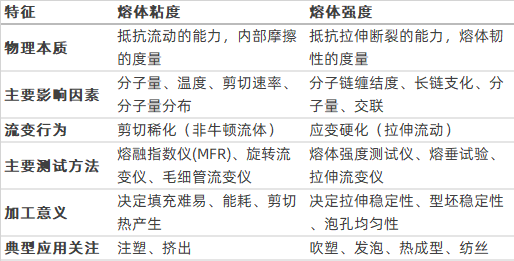

表1 熔體粘度與熔體強(qiáng)度的本質(zhì)特征對(duì)比

從流變學(xué)角度看，熔體粘度屬于剪切流變的研究范疇，而熔體強(qiáng)度則與拉伸流變特性密切相關(guān)。在實(shí)際加工過程中，塑料熔體往往同時(shí)受到剪切流動(dòng)和拉伸流動(dòng)的作用，只是比例不同。例如，在擠出和注塑中，剪切流動(dòng)占主導(dǎo)；而在吹塑、紡絲和熱成型中，拉伸流動(dòng)則更為重要。因此，全面評(píng)估一種材料的加工性能，需要同時(shí)了解其剪切粘度和拉伸流變行為（即熔體強(qiáng)度）。

理解熔體粘度與熔體強(qiáng)度的這些根本區(qū)別，是正確選擇材料、優(yōu)化加工工藝以及解讀加工現(xiàn)象的基礎(chǔ)。這也決定了為何需要不同的測(cè)試方法和技術(shù)來分別表征這兩個(gè)關(guān)鍵參數(shù)。

在塑料加工中的不同用途

熔體粘度和熔體強(qiáng)度在塑料加工過程中扮演著不同但同樣關(guān)鍵的角色，它們共同影響著從材料準(zhǔn)備到最終成型的每一個(gè)環(huán)節(jié)。理解它們各自的應(yīng)用領(lǐng)域和協(xié)同效應(yīng)，對(duì)于優(yōu)化生產(chǎn)工藝和提升產(chǎn)品質(zhì)量至關(guān)重要。

2.1 不同的應(yīng)用方向

熔體粘度的應(yīng)用方向主要集中在材料流動(dòng)和填充行為的控制上。在注塑成型中，適當(dāng)?shù)恼扯戎陵P(guān)重要。粘度過高會(huì)導(dǎo)致填充不足、制品表面缺陷以及需要更高的注射壓力和溫度，從而增加能耗和設(shè)備磨損。粘度過低則容易產(chǎn)生飛邊（毛刺），并且由于分子取向松弛過快可能導(dǎo)致產(chǎn)品質(zhì)量不均。在擠出成型中，粘度直接影響擠出物的形狀穩(wěn)定性和產(chǎn)量。高粘度材料通常需要更大的驅(qū)動(dòng)功率，但可能獲得更好的熔體強(qiáng)度和形狀保持性。擠出的剪切速率范圍較寬，因此需要關(guān)注材料粘度的剪切稀化行為，以平衡生產(chǎn)效率和產(chǎn)品質(zhì)量。

熔體強(qiáng)度則在涉及拉伸變形的加工工藝中起著決定性作用。在吹塑成型中，型坯（parison）在自身重量下的下垂行為和吹脹過程中的均勻性直接取決于熔體強(qiáng)度。高熔體強(qiáng)度可以防止型坯過度拉伸和破裂，確保容器壁厚均勻。

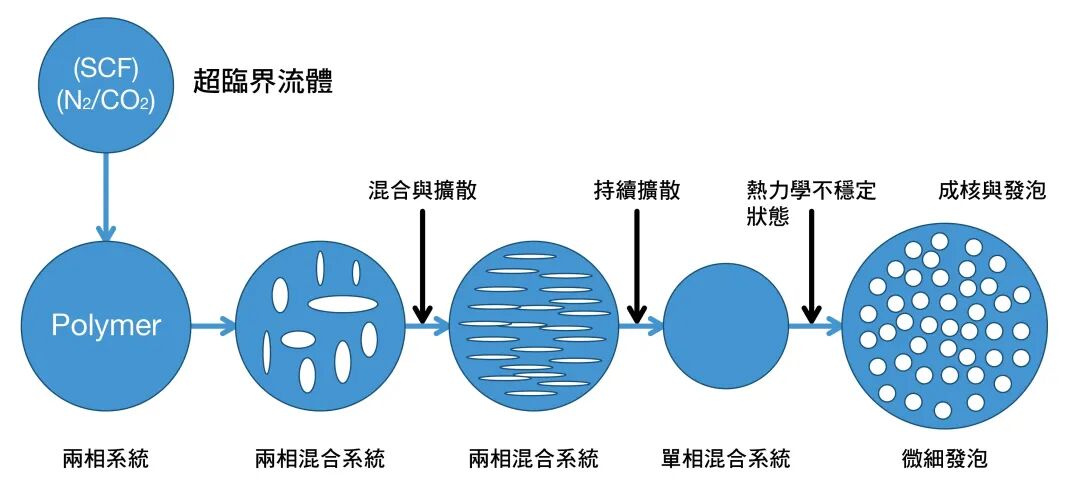

圖 化學(xué)微發(fā)泡成型過程微觀示意

在發(fā)泡過程中，熔體強(qiáng)度決定了氣泡能否被穩(wěn)定地捕獲和擴(kuò)張而不破裂。如果熔體強(qiáng)度不足，氣泡會(huì)合并或塌陷，導(dǎo)致泡孔結(jié)構(gòu)不均甚至整個(gè)發(fā)泡過程的失敗。在熱成型中，熔體強(qiáng)度影響著片材在加熱下的抗下垂能力（sag resistance）以及在模具中的拉伸均勻性。高的熔體強(qiáng)度允許使用更深的拉伸比和更復(fù)雜的模具設(shè)計(jì)。

2.2 兩者協(xié)同

盡管熔體粘度和熔體強(qiáng)度表征不同的特性，但在實(shí)際加工中，它們常常共同作用，影響著最終的加工窗口和產(chǎn)品性能。例如，在擠出吹塑過程中，既需要適當(dāng)?shù)恼扯葋肀ＷC物料能順利通過機(jī)頭和口模（剪切流動(dòng)），又需要足夠的熔體強(qiáng)度來保證型坯的穩(wěn)定性（拉伸流動(dòng)）。選擇合適的樹脂牌號(hào)或通過改性調(diào)整兩者之間的平衡至關(guān)重要。有時(shí)需要面對(duì)權(quán)衡（trade-offs）。

例如，為了提高熔體強(qiáng)度而增加分子量或引入長(zhǎng)鏈分支，可能會(huì)同時(shí)提高粘度，使得加工所需的壓力和能耗增加。加工工藝參數(shù)對(duì)兩者也有顯著影響。溫度是一個(gè)典型的例子：升高溫度通常會(huì)降低熔體粘度（使其更容易流動(dòng)），但同時(shí)也可能會(huì)降低熔體強(qiáng)度（因?yàn)榉肿踊顒?dòng)能力增強(qiáng)，纏結(jié)作用減弱），使其抗拉伸能力下降。因此，尋找一個(gè)最佳的溫度窗口對(duì)于成功加工至關(guān)重要。其他如剪切歷史、冷卻速率等也會(huì)對(duì)兩者產(chǎn)生復(fù)雜的影響。

認(rèn)識(shí)到熔體粘度和熔體強(qiáng)度在不同加工工藝中的主導(dǎo)作用及其相互作用，是制定高效、穩(wěn)定生產(chǎn)工藝的基礎(chǔ)。接下來將探討如何準(zhǔn)確測(cè)量這兩個(gè)關(guān)鍵參數(shù)。

  檢測(cè)方法

熔體流動(dòng)速率（MFR/MVR） 測(cè)試是最廣泛用于快速評(píng)估熔體粘度的相對(duì)方法。熔融指數(shù)儀在標(biāo)準(zhǔn)化的溫度、負(fù)荷（通常為2.16kg，5kg等）和口模尺寸下，測(cè)量10分鐘內(nèi)從口模擠出的熔體質(zhì)量（MFR，單位g/10min）或體積（MVR）。MFR值與熔體粘度呈反比關(guān)系，即MFR值越高，表明材料在該測(cè)試條件下的粘度越低。此方法優(yōu)點(diǎn)是設(shè)備成本低、操作簡(jiǎn)單快捷、標(biāo)準(zhǔn)化程度高，被廣泛用于來料檢驗(yàn)和品質(zhì)控制。但其主要缺點(diǎn)是只能在單一低剪切速率（約10-50 s?1）下提供數(shù)據(jù)，無(wú)法反映實(shí)際加工中寬廣剪切速率范圍內(nèi)粘度的變化（剪切稀化行為）。

旋轉(zhuǎn)流變儀和毛細(xì)管流變儀則用于獲取全面流變數(shù)據(jù)。旋轉(zhuǎn)流變儀（通常采用平行板或錐板夾具）可在很寬的頻率（剪切速率）范圍內(nèi)施加振蕩剪切，精確測(cè)量材料的復(fù)數(shù)粘度、儲(chǔ)能模量（G'） 和損耗模量（G''），從而深入表征材料的粘彈性。毛細(xì)管流變儀則更接近于模擬擠出或注塑過程中的剪切流動(dòng)，能夠在高剪切速率（可達(dá)10? s?1）下測(cè)量材料的剪切粘度及其對(duì)剪切速率和溫度的依賴性，并提供剪切稀化指數(shù)（n）等關(guān)鍵參數(shù)。這些數(shù)據(jù)對(duì)于計(jì)算機(jī)輔助工程（CAE）模擬和精確的工藝優(yōu)化極為有價(jià)值。

國(guó)高材分析測(cè)試中心流變研究室

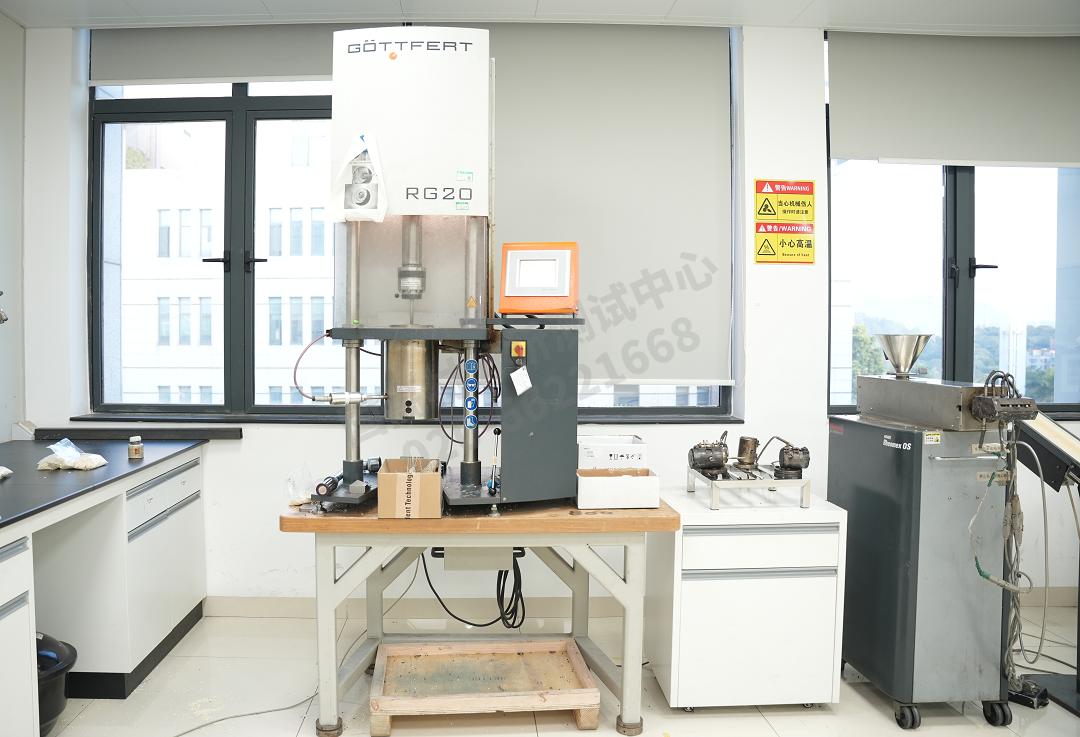

高壓毛細(xì)管流變儀（左）、轉(zhuǎn)矩流變儀（右）

轉(zhuǎn)矩流變儀是一種模擬實(shí)際加工過程的綜合測(cè)試設(shè)備。物料在混合腔中經(jīng)加熱、剪切，儀器通過測(cè)量驅(qū)動(dòng)轉(zhuǎn)子所需的轉(zhuǎn)矩來反映物料的表觀粘度（轉(zhuǎn)矩越高，粘度越大）。通過分析“轉(zhuǎn)矩-時(shí)間”曲線，可獲取塑化時(shí)間、平衡轉(zhuǎn)矩及熱穩(wěn)定性等關(guān)鍵加工參數(shù)。該設(shè)備還可通過配套的擠出脹大實(shí)驗(yàn)，間接評(píng)估與熔體強(qiáng)度相關(guān)的熔體彈性（脹大比越大，彈性越強(qiáng)）。它尤其適用于評(píng)價(jià)共混、填充等配方的綜合加工性能，是連接實(shí)驗(yàn)室數(shù)據(jù)與生產(chǎn)實(shí)踐的重要工具。

 工程案例

吹膜工藝是體現(xiàn)熔體強(qiáng)度重要性的典型場(chǎng)景。LDPE憑借其長(zhǎng)支鏈結(jié)構(gòu)帶來的高熔體強(qiáng)度，使膜泡在吹脹過程中保持穩(wěn)定，不易破裂，從而制備出厚度均勻的薄膜。而線性結(jié)構(gòu)的PP、LLDPE和HDPE雖可通過調(diào)節(jié)分子量獲得高粘度，卻因熔體強(qiáng)度不足，易出現(xiàn)膜泡破裂和厚度波動(dòng)。這充分說明高粘度不能替代高強(qiáng)度。例如PET因結(jié)晶慢可保持熔體強(qiáng)度而適用于吹膜，而結(jié)晶快的PBT則不適用；PC雖粘度高但強(qiáng)度不足，故采用平膜擠出而非吹膜。

發(fā)泡工藝對(duì)材料提出雙重挑戰(zhàn)，既需足夠熔體強(qiáng)度以穩(wěn)定氣泡壁，防止合并塌陷；又需適度粘度以利氣體擴(kuò)散和泡孔均勻生長(zhǎng)。普通PP因線性結(jié)構(gòu)導(dǎo)致熔體強(qiáng)度低，發(fā)泡時(shí)氣泡易破裂，難以形成均勻泡孔。通過改性獲得的高熔體強(qiáng)度PP（HMS-PP）和天然具有長(zhǎng)支鏈的LDPE則能滿足要求。未改性PET也因結(jié)晶快、強(qiáng)度不足而需要經(jīng)過鏈擴(kuò)展或支化改性后才能用于發(fā)泡。

這些案例表明，熔體粘度與熔體強(qiáng)度是獨(dú)立而又關(guān)聯(lián)的關(guān)鍵參數(shù)。僅憑熔融指數(shù)等流動(dòng)性數(shù)據(jù)不足以判斷材料在吹膜、發(fā)泡等拉伸流場(chǎng)中的加工行為，必須結(jié)合專業(yè)流變測(cè)試進(jìn)行綜合評(píng)估，才能為材料選擇與工藝優(yōu)化提供準(zhǔn)確依據(jù)。
