在壓鑄生產的“健康管理”中，每一個細微的缺陷都是產品發出的“異常體征”。精準“診斷”這些信號，深挖其背后的工藝“病因”，是實現品質提升與良率飛躍的核心。適創科技“模流門診”系列，正是聚焦于這些真實的生產“病例”，借助云端CAE“透視眼”——智鑄超云平臺，層層剖析模流分析揭示的“病變機理”，助力工程師高效“對癥下藥”，打造更完美的壓鑄產品。

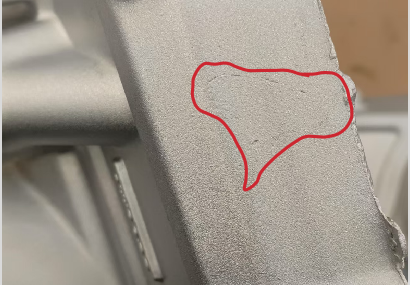

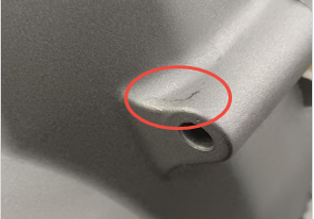

今天分享的案例來自溫州的一位網友反饋，其生產的摩托車配件端蓋在拋光工序后，表面出現了不規則的“起皮”現象。

令人困惑的是，這些起皮的位置并不固定。網友迫切希望找到問題根源和解決方案。

適創科技資深工程師梅工在了解情況后，初步判斷問題可能源于兩個方向：鑄件內部包裹了氣體（卷氣），或是金屬液在充型過程中熔合不良。

網友提供的數據顯示，通過沖頭和澆口截面積的測算，速度比約為13.8，該鑄件生產的低速速度在0.3m/s，高速速度為3.5-4.5m/s，可以大致計算出該鑄件的澆口速度在48.3-62.1m/s的范圍，相對偏高但沒有原則性的問題，所以單從工藝參數和速度比來看，梅工認為這些設定基本在正常范圍內。

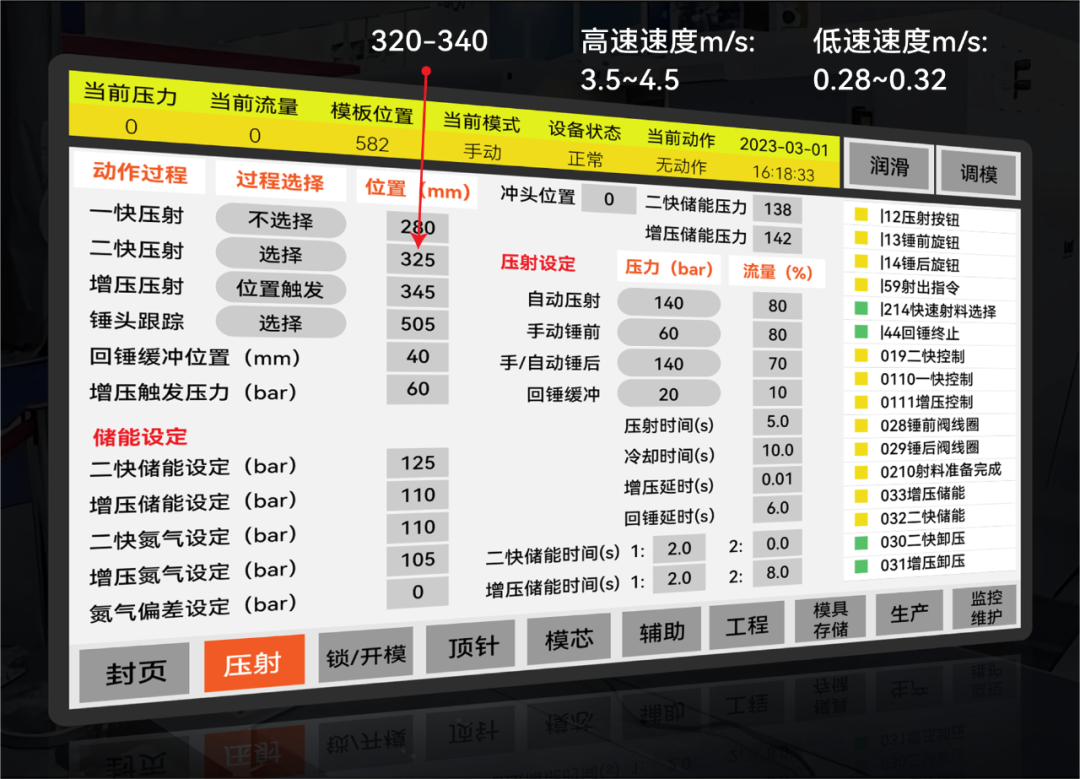

客戶投稿生產參數（經畫質增強處理）

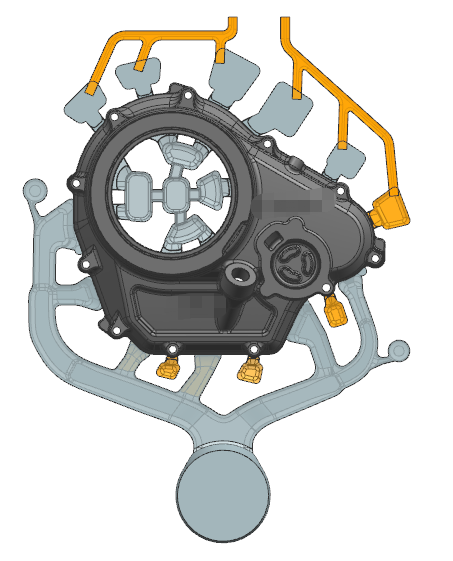

鑄件澆排圖示

為了深入探查原因，梅工使用“智鑄超云”平臺對鑄造過程進行了模流分析。模擬聚焦于金屬液在料筒和模具型腔中的流動情況。

01 料管中的“包卷”現象

模擬清晰地顯示，在壓射料筒以及豎流道內，金屬液流動時發生了“包卷”。這種包卷會將空氣卷入液流中，形成氣泡。隨著充型過程的推進，這些氣泡很可能被裹挾并最終困在鑄件內部。

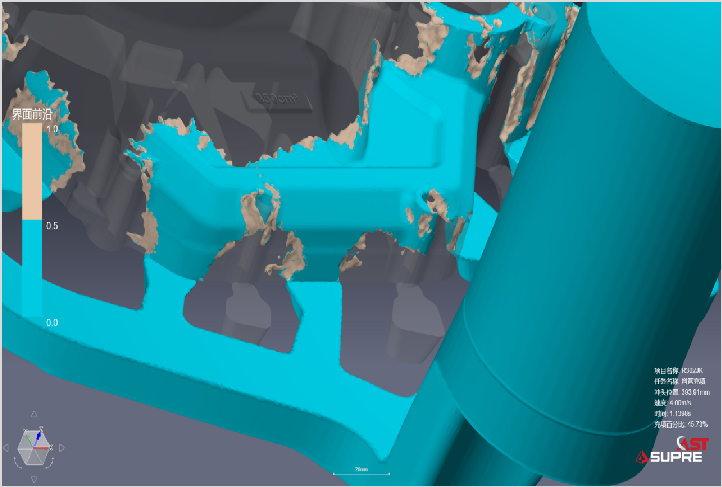

智鑄超云界面前沿結果

02 澆口附近的“填充死角”與溫降

模擬還觀察到，金屬液流到達產品澆口附近區域時，出現了流動不暢的“死角”。液態金屬在這些區域滯留時間過長，導致前端溫度顯著下降。低溫金屬流動性變差，不僅加劇了熔合困難，也使得困在死角區域的氣體更難排出，進一步增大了卷氣和起皮的風險。

智鑄超云界面前沿結果

氣體驗證

緊接著，梅工查看了模擬得出的氣體含量分布圖。結果非常直觀：圖中清晰地勾勒出了與實際起皮區域吻合的輪廓線，對應了金屬液熔合不良的區域，這正是氣體被包裹在鑄件內部的直接證據。

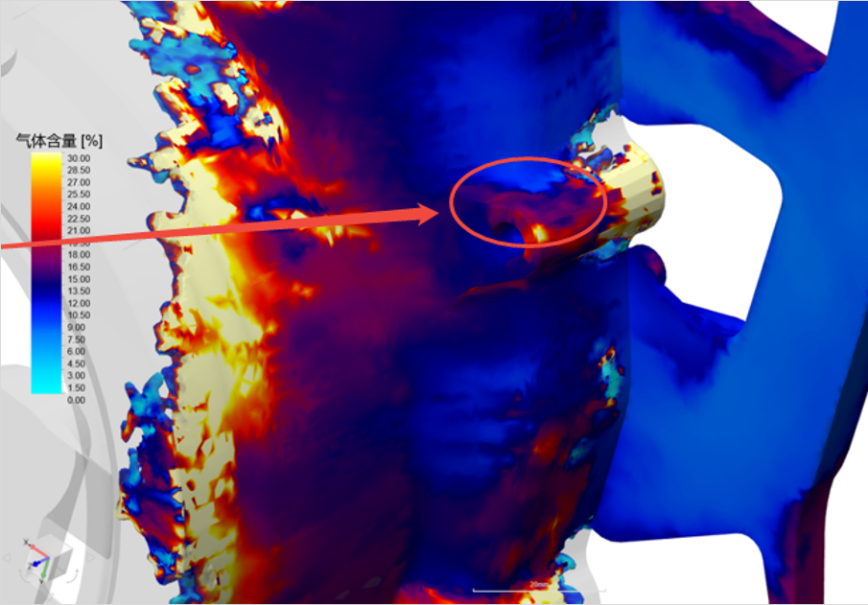

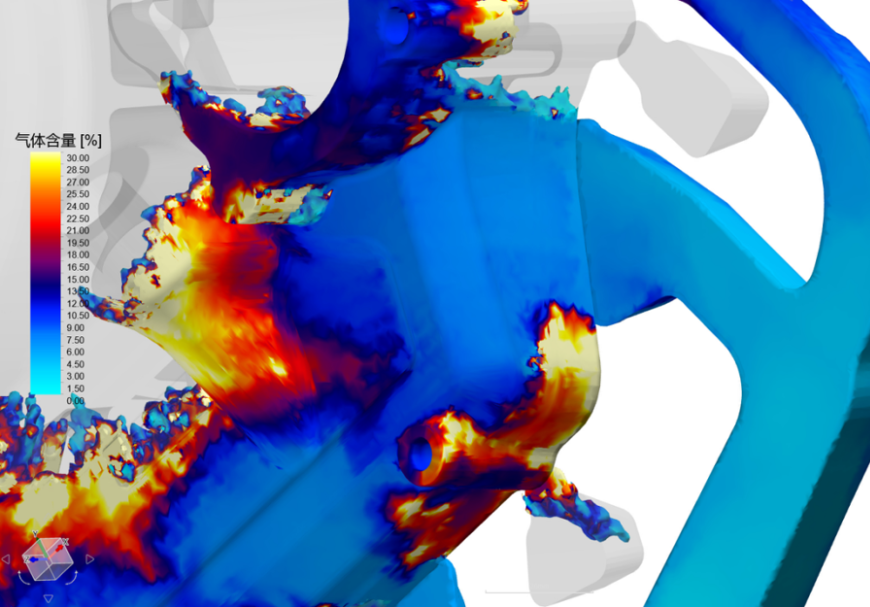

智鑄超云氣體含量結果

溫度交匯

為了更全面地理解熔合不良的原因，梅工將氣體含量結果與填充溫度分布圖進行疊加分析。結果發現，鑄件不同區域（特別是前端與末端）存在明顯的溫度差。

智鑄超云氣體含量結果

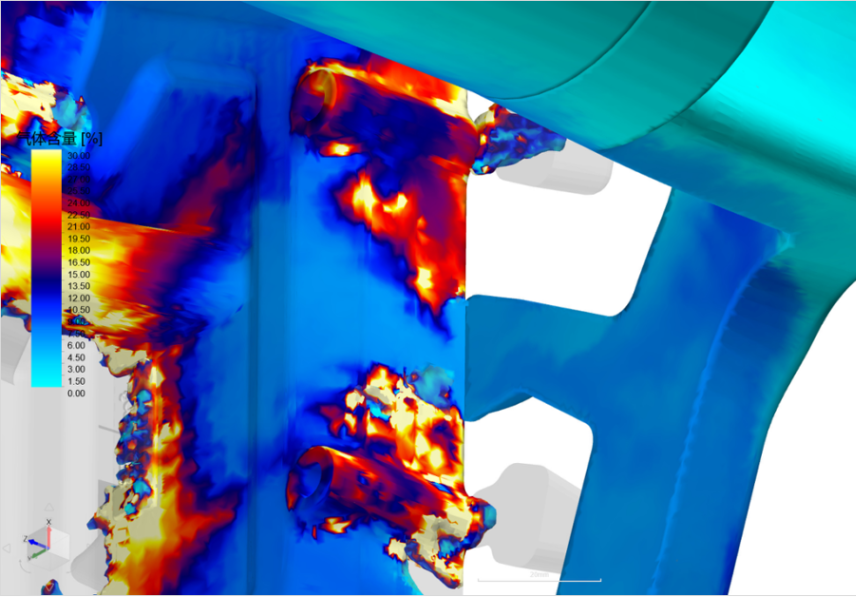

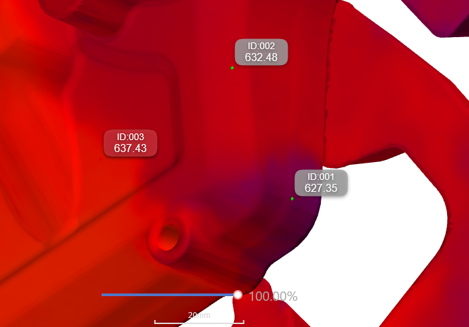

智鑄超云充填溫度結果

通過平臺的“液流追蹤”功能追溯金屬液的流動路徑，揭示了問題的關鍵：多股溫度不同的金屬液流在特定區域交匯。這種溫差導致金屬液無法良好熔合，形成了薄弱界面，氣體也更容易在此處聚集。這正是最終導致拋光后起皮的深層原因。

智鑄超云氣體含量結果

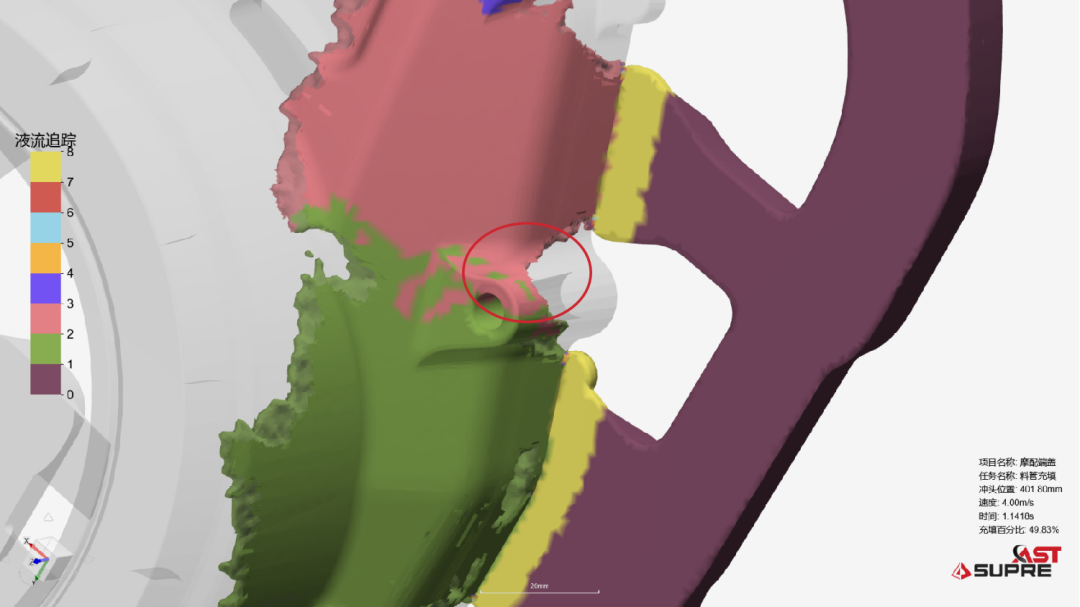

智鑄超云液流追蹤結果

本案例再次證明，面對復雜的壓鑄缺陷，僅憑經驗或單一參數難以準確判斷。借助智鑄超云這樣的云端CAE分析工具，工程師能夠深入“透視”充型過程，精準量化風險（如氣體含量、溫度梯度），并動態追蹤金屬液行為，將抽象的工藝問題轉化為直觀、多維度的可視化結果，從而為高效、精準地解決質量頑疾提供堅實的科學依據和明確的優化方向。

掃碼添加客服企微

咨詢模具設計/缺陷解決/免費模流
