勞埃德干涉實驗案例分析

簡介

在光學領域，光的波動性是核心特性之一，而勞埃德干涉實驗作為驗證光的波動性的經典實驗，具有不可替代的地位。該實驗通過巧妙的裝置設計，使光產生明顯的干涉現象，直觀地展現了光的波動本質。OAS 軟件能夠幫助設計者更好地理解干涉儀的工作原理，優化結構參數，提高干涉儀的性能。

案例設置與操作

光源參數配置

在本次基于 OAS 軟件的勞埃德干涉實驗?zāi)M中，為了精準復現實驗場景，對光源參數進行了精心設置。所采用的光源為一束腰半徑為 1mm 的光束，其波長設定為 0.8μm。這一參數設置既符合實驗對光源特性的基本要求，又能為后續的模擬結果分析提供清晰、可辨識的干涉現象基礎。

實驗裝置模擬

OAS 軟件憑借其強大的建模功能，能夠準確模擬勞埃德干涉實驗的裝置結構。在軟件中，按照實驗的經典裝置布局，構建了包括光源、反射鏡、探測器等關鍵組件的虛擬實驗系統，確保各組件的相對位置和光學特性與實際實驗保持一致，為后續的光束追跡和干涉現象模擬提供了可靠的模型基礎。

光束追跡

在完成實驗裝置和光源參數的設置后，利用 OAS 軟件的光束追跡功能對光束的傳播路徑進行模擬。軟件能夠精準計算光束在傳播過程中與各光學組件的相互作用，包括在反射鏡上的反射等過程，并且會計算光線到達在探測面上時的光程及相互間的光程差。按照光的傳播規律，準確追蹤每一條光線的軌跡，為干涉條紋的形成提供了精確的光線傳播數據支持。

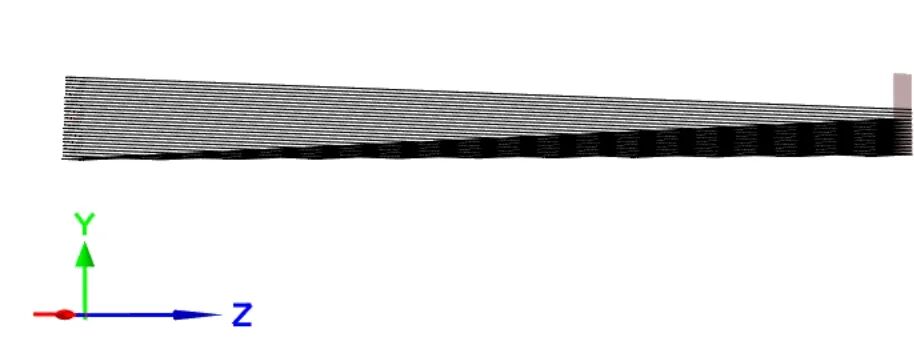

勞埃德干涉的三維追跡圖

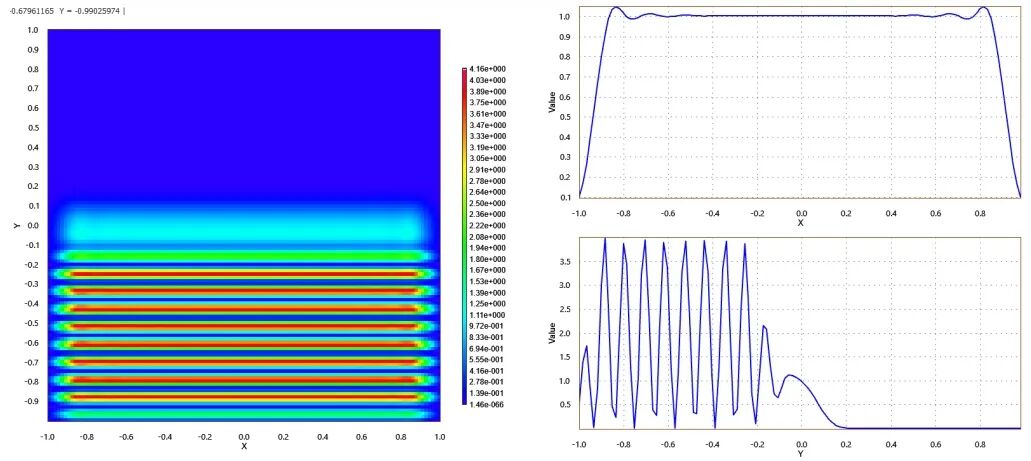

勞埃德干涉的探測器結果圖

總結

通過 OAS 軟件對勞埃德干涉實驗的模擬，不僅直觀地展示了干涉現象的基本原理，更為相關的光學研究和應用提供了有力的工具支持。在光學測量領域，利用該軟件可以預先模擬不同實驗條件下的干涉條紋變化，為微小位移測量、表面形貌檢測等應用提供實驗方案優化的依據，減少實際實驗的成本和時間消耗。
