多結構干涉案例分析

簡介

在光學領域，多結構干涉現象是光波傳播過程中的重要特性，其形成機制源于光波在多個界面或結構間的多次反射與透射，進而引發光波相位和振幅的改變，最終產生復雜多樣的干涉圖樣。本案例使用 OAS 光學軟件，對多結構干涉現象進行精準模擬與分析，旨在為相關領域的研究和應用提供可靠的技術支持與理論參考。

案例設置與操作

參數設置

本案例為模擬多結構干涉現象，構建了特定的光學系統。系統中設置了五個光束光源，每個光源的束腰半徑均為 0.1mm，波長統一為 0.38μm。該波長處于紫外波段，在光刻、光譜分析等應用場景中具有重要意義。光束發出后，經過一枚理想透鏡，隨后光線聚焦于探測平面上。理想透鏡的引入為光線的聚焦提供了穩定且可預測的光學條件，確保了后續干涉圖樣探測的準確性。

光源設置及建模

OAS 光學軟件具備強大的建模功能，能夠精確構建復雜的光學系統。在本案例中，軟件成功實現了五個光束光源的參數化建模，準確設置了每個光源的束腰半徑和波長參數，確保光源特性與設計要求高度一致。同時，對于理想透鏡，軟件通過內置的光學元件庫調用并配置相應參數，精確模擬了透鏡對光線的聚焦作用，為光線在系統中的傳播路徑模擬提供了可靠的光學元件模型。

光線追跡

在本案例中，軟件對五個光束光源發出的光線進行了全面且精確的追跡，詳細計算了光線在經過理想透鏡過程中的折射情況，以及光線到達探測平面時的相位和振幅信息。基于光波的疊加原理，軟件對各光束在探測平面上的相位和振幅進行合成，從而精準模擬出多結構干涉所產生的復雜干涉圖樣，為后續的分析提供了直觀且準確的可視化結果。

多結構干涉的三維追跡圖

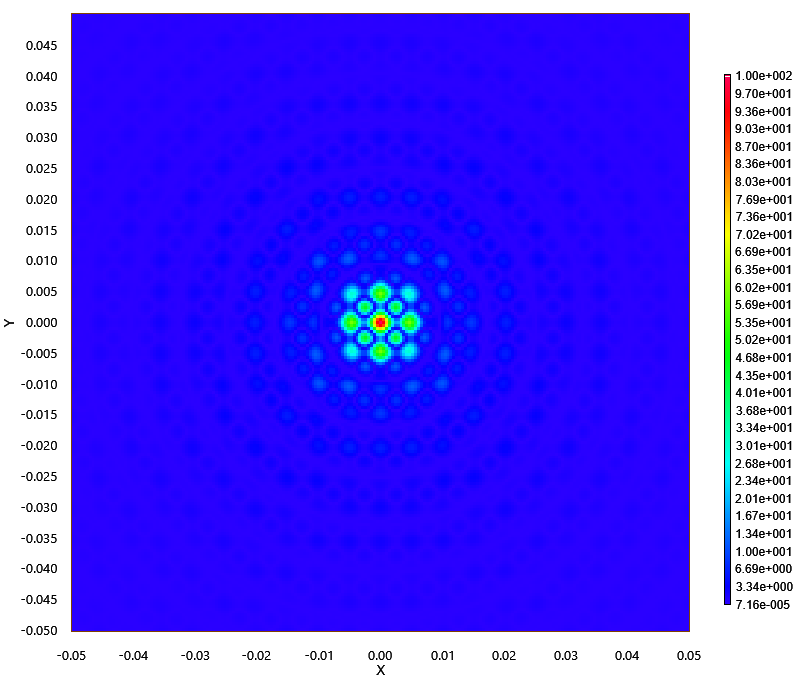

多結構干涉的探測器結果圖

總結

通過 OAS 軟件的模擬，在探測器窗口中清晰呈現出了多結構干涉的圖樣。分析結果表明，干涉圖樣的明暗條紋分布與各光束的波長、相位差以及入射角度密切相關。由于五個光束的波長相同，干涉圖樣的周期性特征較為明顯，而各光束間的相位差異則導致了條紋的復雜變化。通過 OAS 光學軟件對多結構干涉的精確模擬，可為相關領域的技術研發和實際應用提供有效的解決方案。
