摘要



在許多激光應用中，獲得良好的光束質量十分重要，而獲得良好光束質量的典型實驗方法是空間濾波。在空間濾波系統中，在中間焦平面(即傅立葉平面)上放置一個針孔以去除不需要的空間頻率分量。為了模擬這樣的系統，必須考慮來自針孔的衍射和激光束的衍射特性，我們在本例中演示了空間濾波效應。

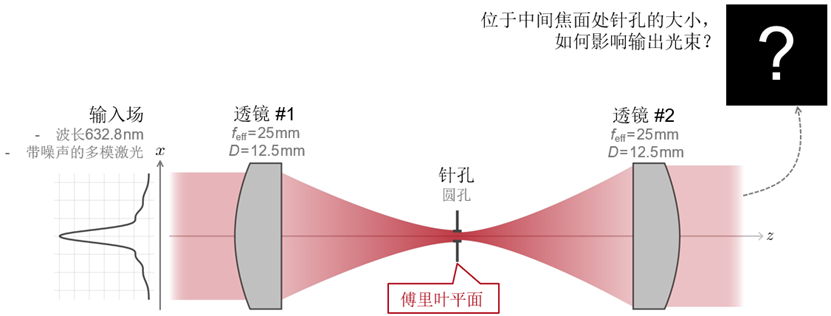

建模任務

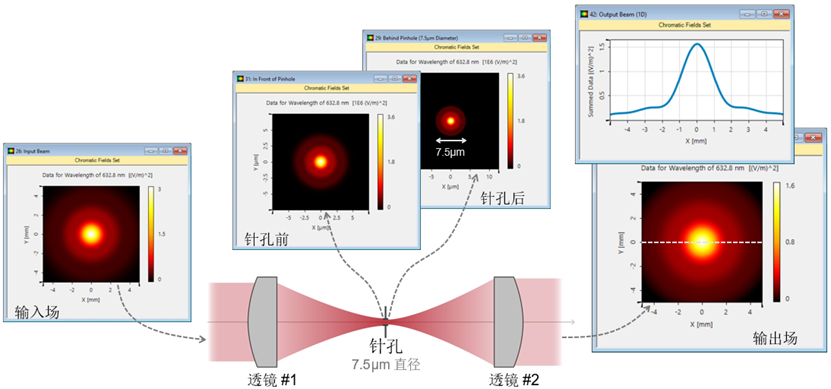

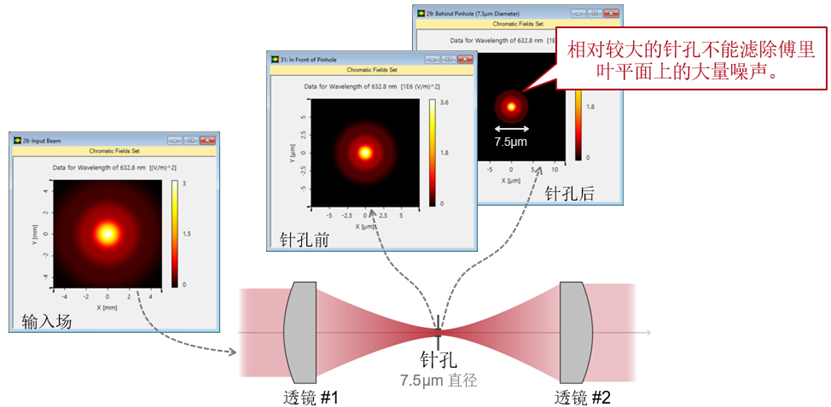

直徑開口為7.5μm的空間濾波器





直徑開口為7.5μm的空間濾波器

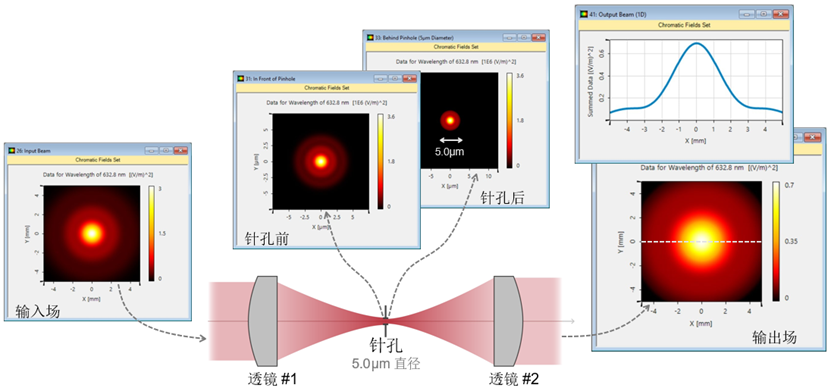

直徑開口為5.0μm的空間濾波器

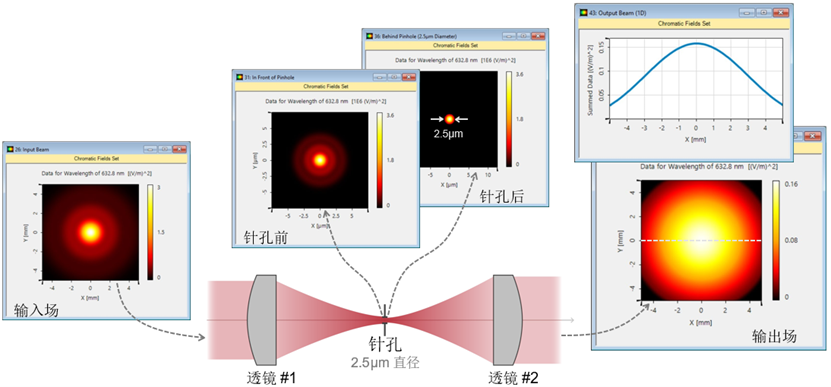

直徑開口為2.5μm的空間濾波器

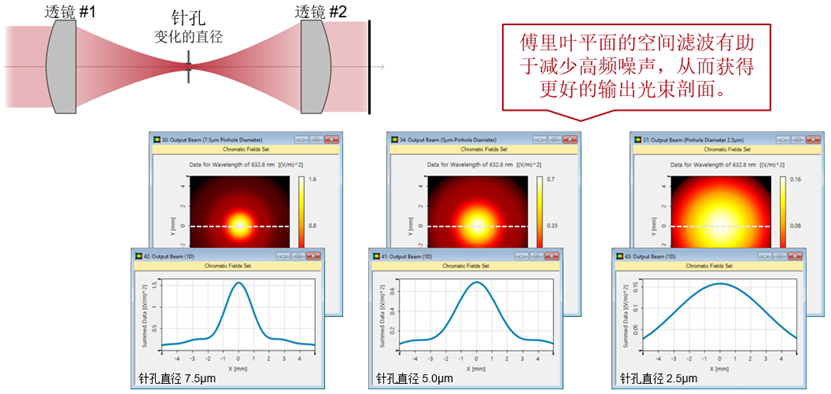

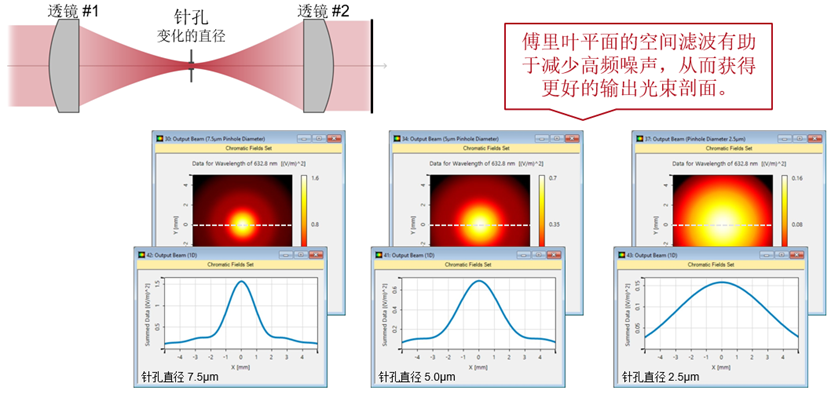

輸出光束剖面和功率比較





輸出光束剖面和功率比較





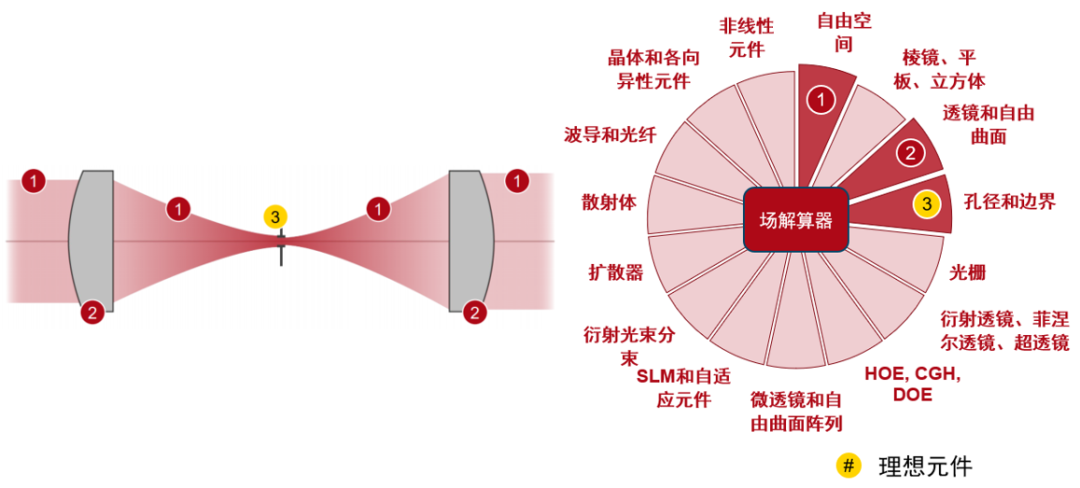

VirtualLab Fusion一瞥





VirtualLab Fusion中的工作流程

?設置入射高斯場

-基本光源模型[教程視頻]

?從Zemax OpticStudioR導入鏡頭系統

-從Zemax導入光學系統[應用用例]

?設置元件的位置和方向

-LPD II:位置和方向[教程視頻]

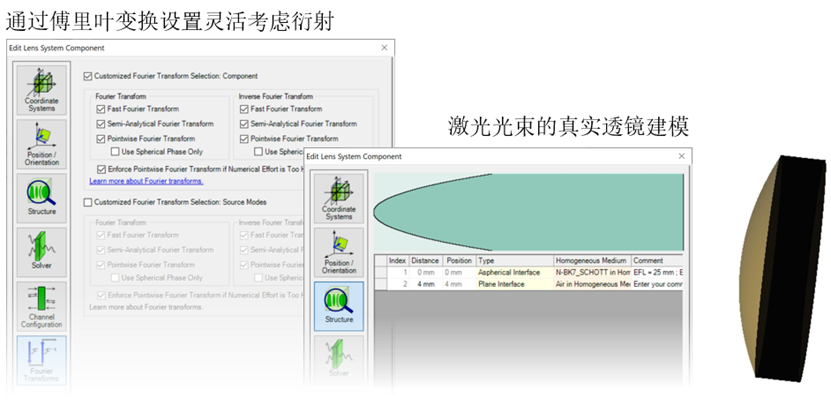

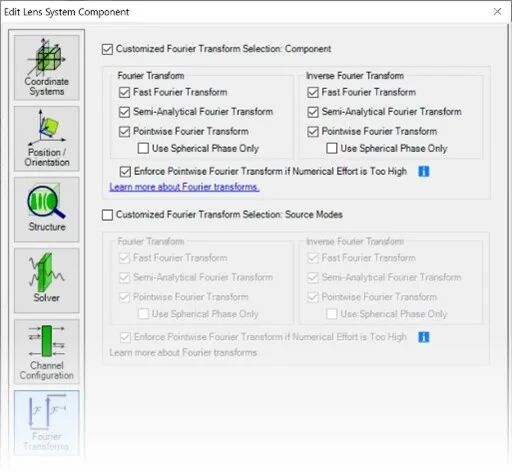

?適當地設置傅里葉變換
