汽車近光燈(H4-D1R)-ECE 15deg facets

簡介

本案例聚焦于符合 ECE 15deg facets 標準的汽車近光燈設計，旨在通過精準的光學設計，確保近光燈在夜間能提供清晰、合規的照明，既滿足駕駛員對道路環境的觀察需求，又避免對對向車輛駕駛員造成眩光干擾，從而保障夜間行車的安全性與穩定性。

案例設置與操作

反射器設置

本案例的核心在于設計了一款特殊的近光燈反射器，該反射器針對 ECE 15deg facets 標準進行了專項優化。反射器的曲面參數經過精確計算，能夠對光源發出的光線進行高效反射與匯聚，確保反射后的光束符合標準規定的光型分布要求，在 15deg facets 角度范圍內實現合理的照度分配。

模型構建及參數設置

在 OAS 光學軟件中可以精準構建近光燈反射器、燈泡等核心部件的三維模型。軟件支持對反射器的曲面參數進行精細化調整，可根據 ECE 15deg facets 標準的要求，輸入相關的光學參數指標，如光束角度、照度閾值等，為后續的光線追跡與分析提供基礎。

光線追跡與性能分析

利用 OAS 軟件強大的光線追跡功能，可對近光燈系統進行全面的光線傳播模擬。軟件支持大規模光線追跡，能夠精準計算光線從燈泡發出，經反射器反射，再到照射區域的完整路徑。通過對追跡結果的分析，可直觀評估近光燈的光型分布是否符合 ECE 15deg facets 標準的要求，包括光束的截止線清晰度、照度均勻性等關鍵指標。

此外，OAS 軟件還能對系統的雜散光進行分析，通過追蹤被遮擋曲面處理后仍可能存在的少量雜散光，評估其對整體照明效果的影響，并為進一步優化設計提供數據支持。

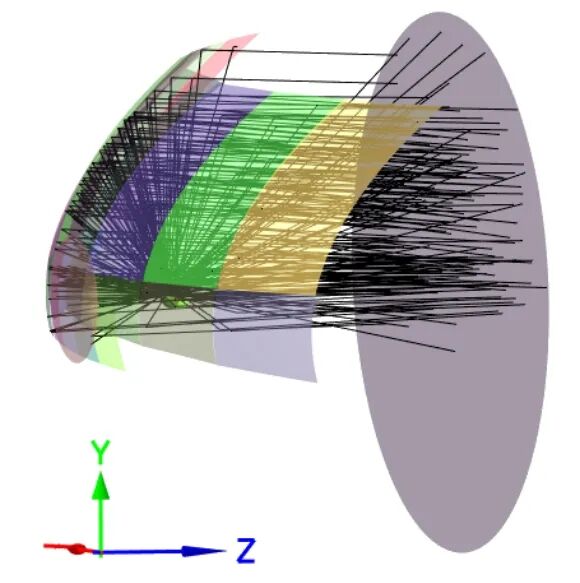

 (H4-D1R)-ECE upright facets的三維追跡圖

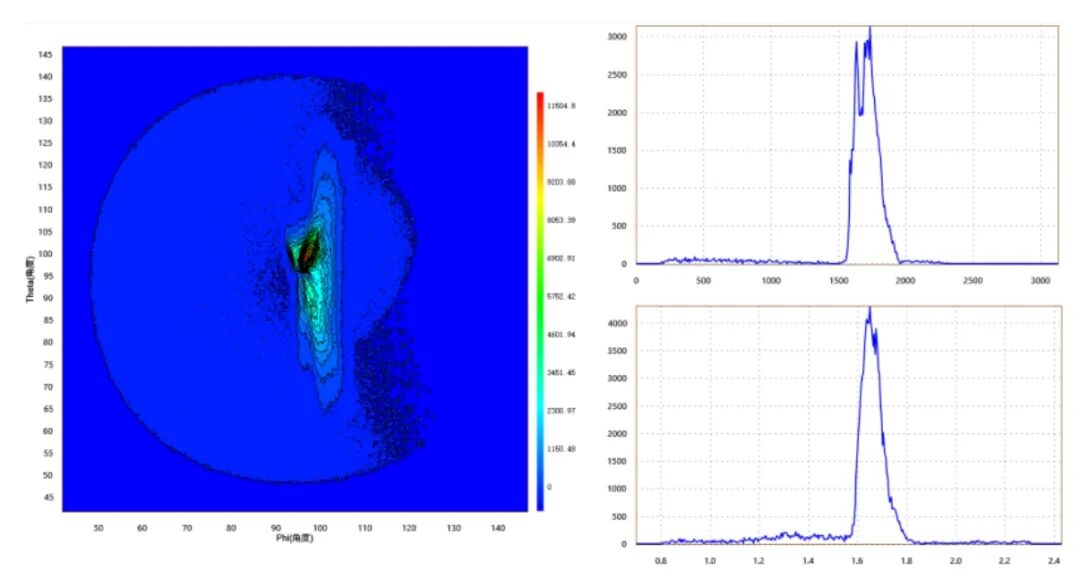

(H4-D1R)-ECE upright facets的探測器結果圖

總結

本案例充分展示了 OAS 光學軟件在汽車近光燈設計領域的強大應用價值。借助該軟件，設計人員能夠高效、精準地完成符合 ECE RHT 標準的近光燈系統設計，從模型構建、參數設置到光線追跡與性能分析，實現了全流程的數字化設計與驗證。
