光子晶體(PhC)膜腔是集成光子學中實現緊湊光學元件的理想材料。功能可能包括激光器、開關或放大器。在案例中，計算了L5 PhC薄膜腔的基模。PhC板由一個被空氣包圍的薄介質膜和在一個規則的、有限的、六邊形網格上穿孔的圓孔組成。對于L5腔，省略了沿裝置中心線的5個孔。共振模式被定位在缺失的孔隙處。因為該結構有三個對稱平面(x=0, y=0, z=0)，計算區域選擇為全結構的1/8，在對稱平面上采用鏡像邊界條件。



部分網格離散L5空腔幾何形狀(藍色:介質材料，灰色&省略區域:空氣)。空洞是由圖像左上方缺失的氣孔形成的。在有限光子晶體帶隙內波長的光場被定位在腔內。

Project {

  Electromagnetics {

   TimeHarmonic {

     ResonanceMode {

      FieldComponents = Electric

      MirrorSymmetry=[ElectricSymmetric,MagneticSymmetric,ElectricSymmetric]

      ...

     }

   }

  }

}

在運行腳本run_project.m中，從計算出的特征值出發，推導出計算模式的共振波長以及模式的質量因子(Q因子)。

計算的特征模態可以被可視化和后處理。

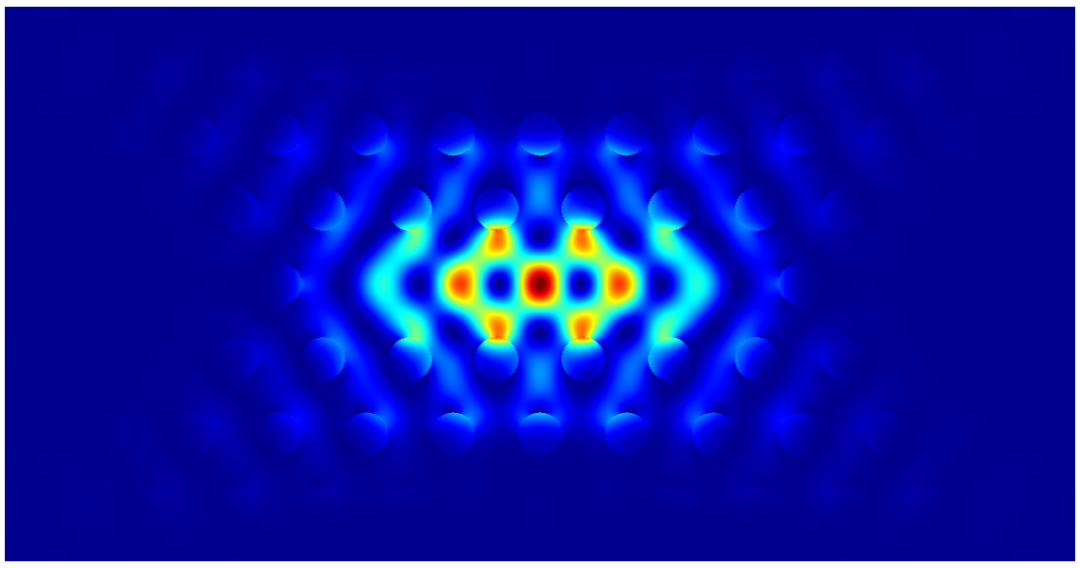

x-y截面上基模的近場強度

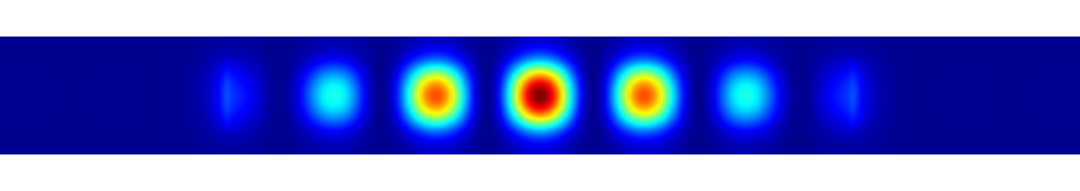

x-z截面基模的近場強度
