自由曲面定義：

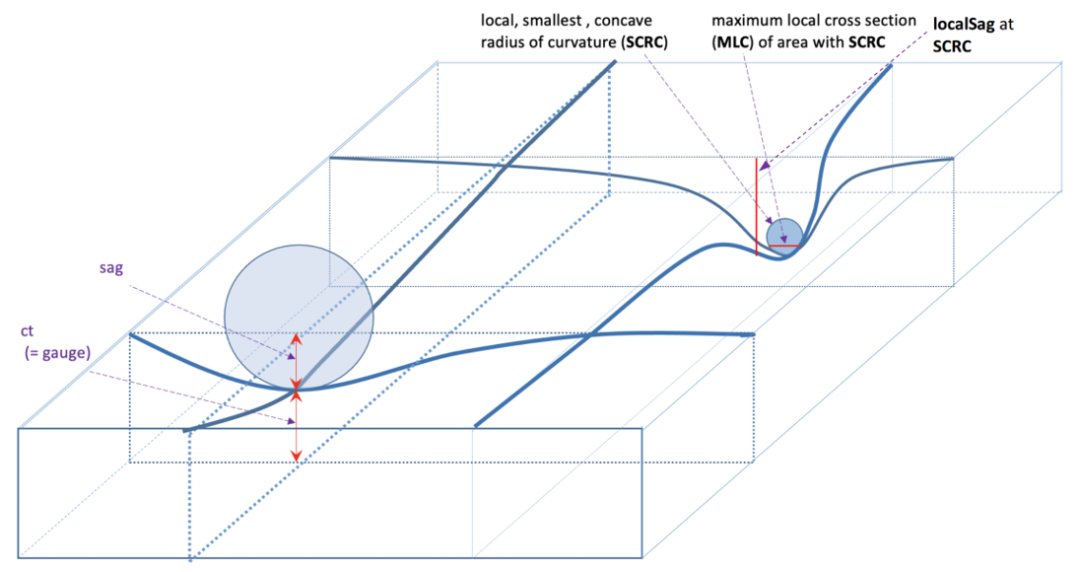

MLC of SCRC：指具有最小凹曲率半徑（SCRC）區域的最大局部橫截面（MLC）。請參考自由曲面標準圖紙，a) 若已知MLC，請輸入SCRC處的MLC（單位：mm）；b) 若局部曲率半徑沿通光孔徑連續變化（即dR/(dx, dy) ≠ 0），請輸入0.01毫米（此為CNC編程中數據點間距的典型增量值）。

localSag at SCRC；指在最小凹曲率半徑（SCRC）所在點z(x,y)處的局部矢高。請參考自由曲面標準圖紙。

對于自由曲面的中心厚度，請輸入自由曲面最大矢高（Sag）下方對應的局部最小透鏡厚度—“gauge”（厚度基準）。

對于自由曲面光學系統的4/定心精度，軟件當前沒有指定4/定心精度，需要在鏡片的另一側輸入4/定心精度。目前，也沒有為自由曲面生成中心研磨成本。

請注意，目前軟件也沒有考慮匹配機器和測試設備和安裝設置的坐標系所需的基準設置成本。

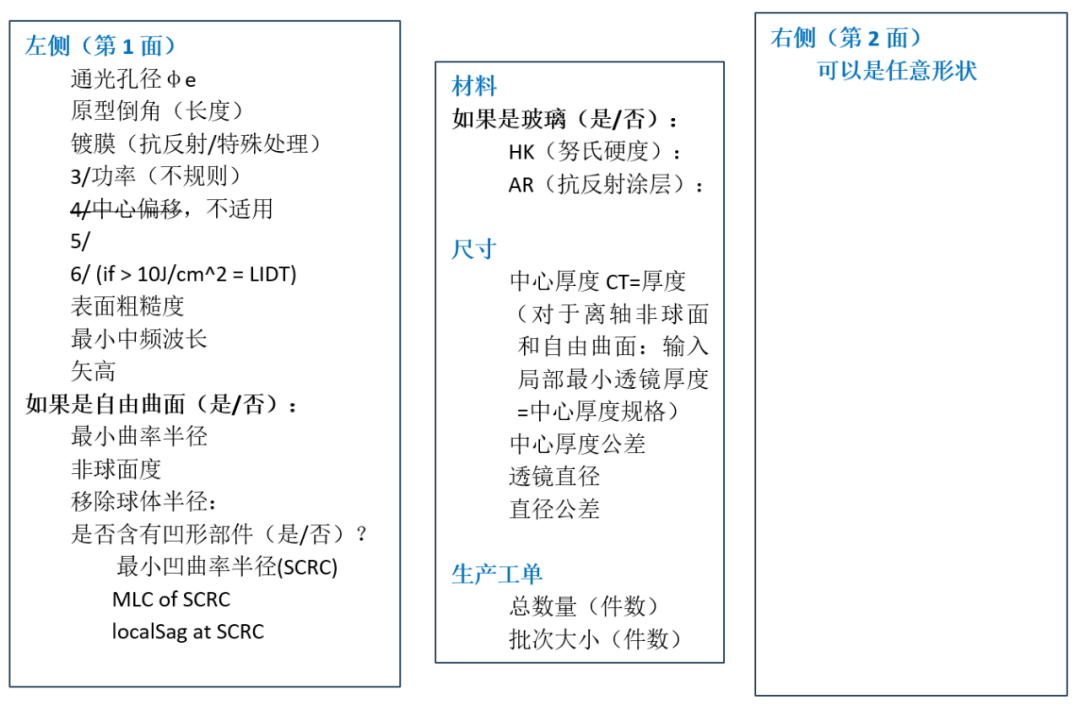

輸入?yún)?shù)：
