剪切干涉案例分析

簡介

剪切干涉技術作為波前檢測領域的關鍵手段，憑借無需參考光路、結構緊湊、抗干擾能力強等優勢，在高精度光學系統裝調、激光光束質量評估及微納結構檢測中占據重要地位。OAS 光學軟件作為集成化的光學系統設計與仿真平臺，可通過三維建模、光線追跡及物理光學分析等功能，實現剪切干涉過程的全流程化模擬，為技術方案驗證與參數優化提供高效解決方案。

案例設置與操作

光源參數配置

本案例中，為模擬可見光波段典型檢測場景，選用波長 0.55μm（綠色可見光） 的單色高斯光束作為光源，其束腰半徑設定為 1mm，光束發散角通過軟件內置算法自動計算。光源發射模式選擇 “理想平面波入射”，以排除光源自身波前畸變對干涉結果的干擾。

核心光學元件設計

透鏡參數配置

選用直徑 20mm、焦距 50mm 的雙凸透鏡作為分束與反射元件，材料選擇 K9 光學玻璃（折射率 1.5168@0.55μm）。透鏡的.front 面（入射面）鍍制半透半反膜層（反射率 50%，透射率 50%），實現光束的初次分割；透鏡的.back 面（出射面）鍍制全反射膜層（反射率 > 99.9%），確保透射光束的高效反射。

剪切量生成機制

當入射光束照射到透鏡.front 面時，部分光直接反射（反射光 1），另一部分光透射進入透鏡后經.back 面全反射（反射光 2），通過透鏡的幾何結構設計使兩束反射光產生 0.1mm 的橫向剪切量，滿足干涉條紋分辨率要求。

探測器設置

在干涉光場傳播方向 100mm 處放置面陣 CCD 探測器，像素尺寸設定為 5μm×5μm，有效探測區域 256×256 像素，采樣頻率匹配光束空間分布特征，確保干涉條紋細節完整捕捉。

剪切干涉的三維追跡圖

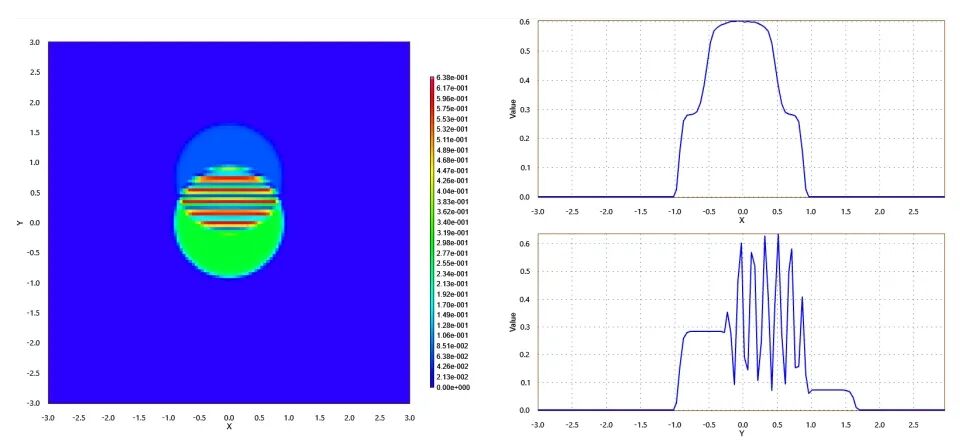

剪切干涉的探測器結果圖

總結

OAS 光學軟件通過精準的物理建模與高效的數值計算，成功復現了剪切干涉的完整物理過程，其仿真結果與理論分析高度吻合，驗證了軟件在干涉光學系統設計中的可靠性。該案例展示了數字化仿真技術在光學檢測領域的應用潛力，為相關技術研發提供了從概念設計到性能優化的全流程解決方案。
