建模任務



垂直配向型顯示模式中，液晶分子垂直玻璃基板取向排列，無電壓時，光線經過下偏光板后形成平行于液晶分子短軸的直線偏光，偏光方向不能轉動，因此被上偏光板吸收，無法射出；施加電壓后，液晶分子沿著電場方向偏轉，光線經過下偏光板和液晶層呈圓偏光，可以透過上偏光板射出。具有最佳的黑色狀態，故有最佳的正視對比度，天生具備高對比。下面展示了使用Techwiz LCD 1D對VA型的模擬。



條件設置：

預傾角：89.5°

方位角：45°

液晶參數：Δε=-4.2  Δn=0.08

光源：λ=380-780nm

偏光片：上0°，下 90°



器件結構(VA型)

結果

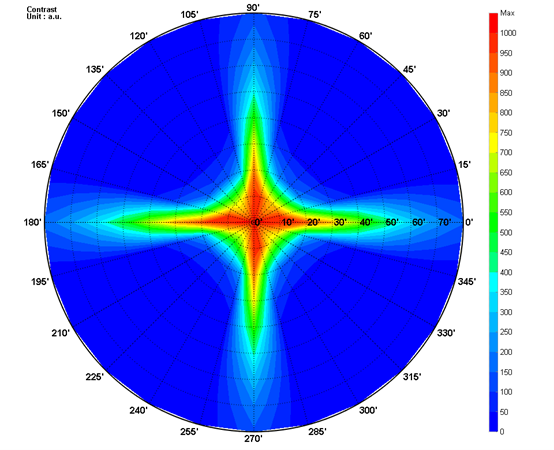

不同視角下對比度

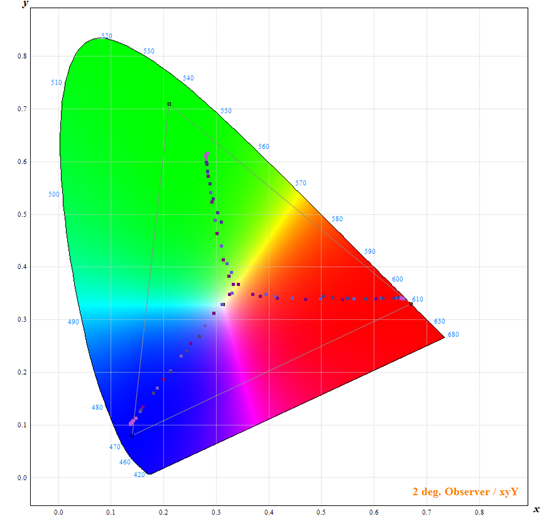

色域圖





RGB子像素的真實顏色輪廓
