原文信息

原文標題：“AI for optical metasurface”

第一作者：Akira Ueno、Juejun Hu、Sensong An

超表面的特性與商業化需求

作為一種由亞波長單元構成的二維人造材料陣列結構，超表面能夠憑借特定的結構設計與排列，實現對光波相位、振幅和偏振的有效調控。歷經多年發展，超表面正逐步從實驗室邁向商業市場。要達成這一轉變，需要更先進準確的超表面單元設計方法，要考慮加工制造過程中的偏差，還需引入特定處理算法以提升光學性能。那么，超表面怎樣才能 “走進千家萬戶” 呢？人工智能給出了一套可行的解決方案。

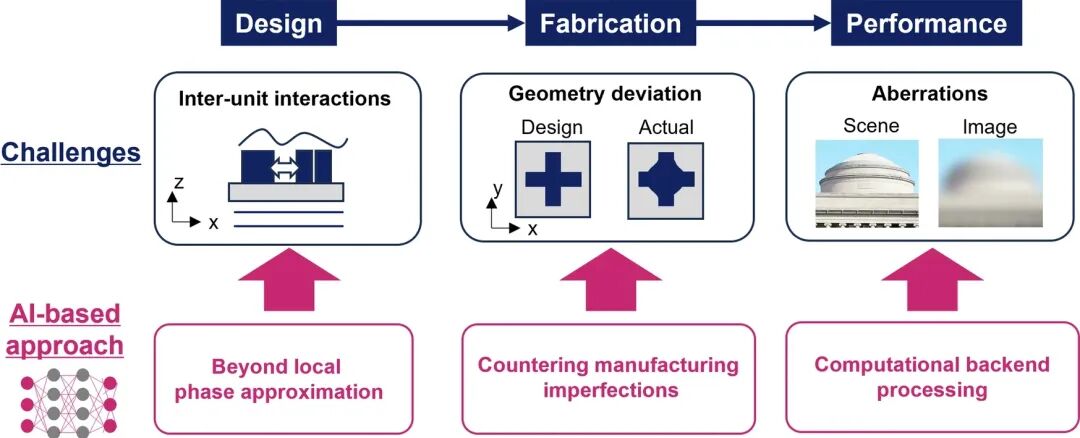

AI X 超表面（來自原文）

AI 助力超表面單元設計突破局限

當前，超表面單元設計廣泛采用的方法以周期性邊界條件近似假設為基礎。當相鄰單元的耦合較弱且相位梯度較小時，這種方法可以快速設計出符合要求的超表面。但在該框架下，無法設計出具有大數值孔徑和視場角的超表面（Metasurface）或超透鏡（Metalens），而這恰恰是超表面相較于傳統光學和衍射光學元件（DOE）的核心優勢。

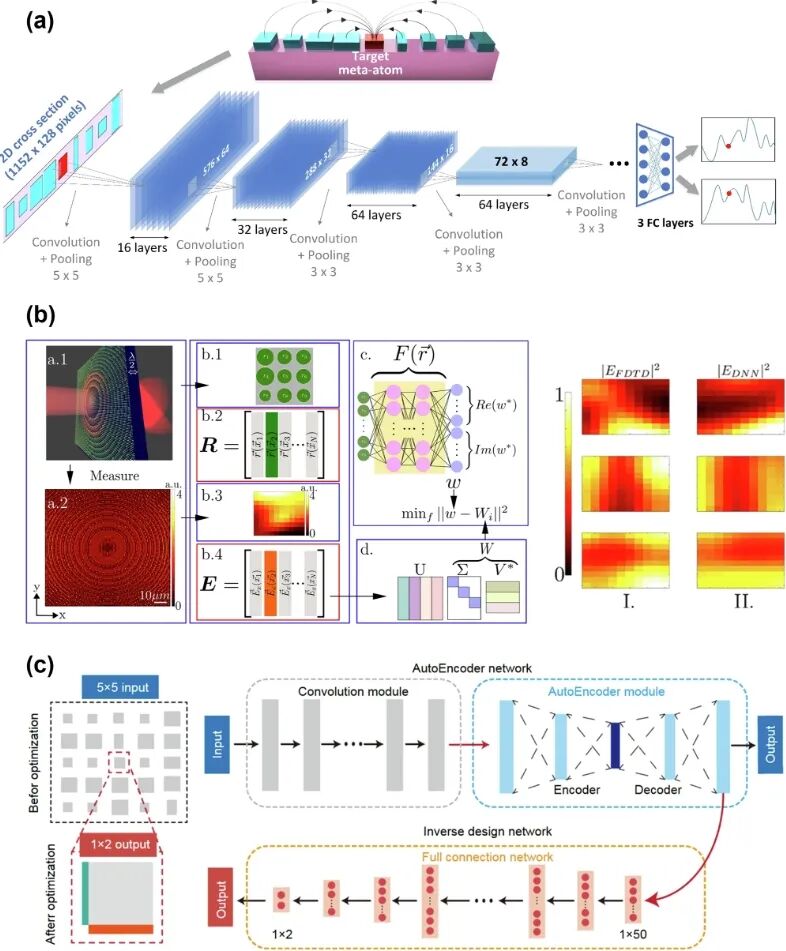

AI與超表面單元設計案例（來自原文）

近年來，研究人員提出了幾種新穎的深度神經網絡（DNN）模型，這些模型將相鄰單元的形貌納入輸入范圍，并利用大型數據集來識別實際邊界條件下不同相鄰單元產生的影響。例如，以目標單元和與其最相鄰的八個單元作為輸入，來預測目標單元的響應。利用時域有限差分法（FDTD）獲取充足的訓練數據后，模型能夠充分考慮單元之間的相互耦合，進而輸出高效率的超表面單元結構。

AI 應對超表面制造與封裝偏差

在超表面的生產制造與封裝過程中，必然會存在偏差，這是超表面設計中無法回避的問題。隨著超表面逐漸走向產業化，縮小仿真與制造之間的性能差距成為關鍵。借助深度學習，我們可以在充分考慮制造公差的前提下對超表面進行設計與分析。

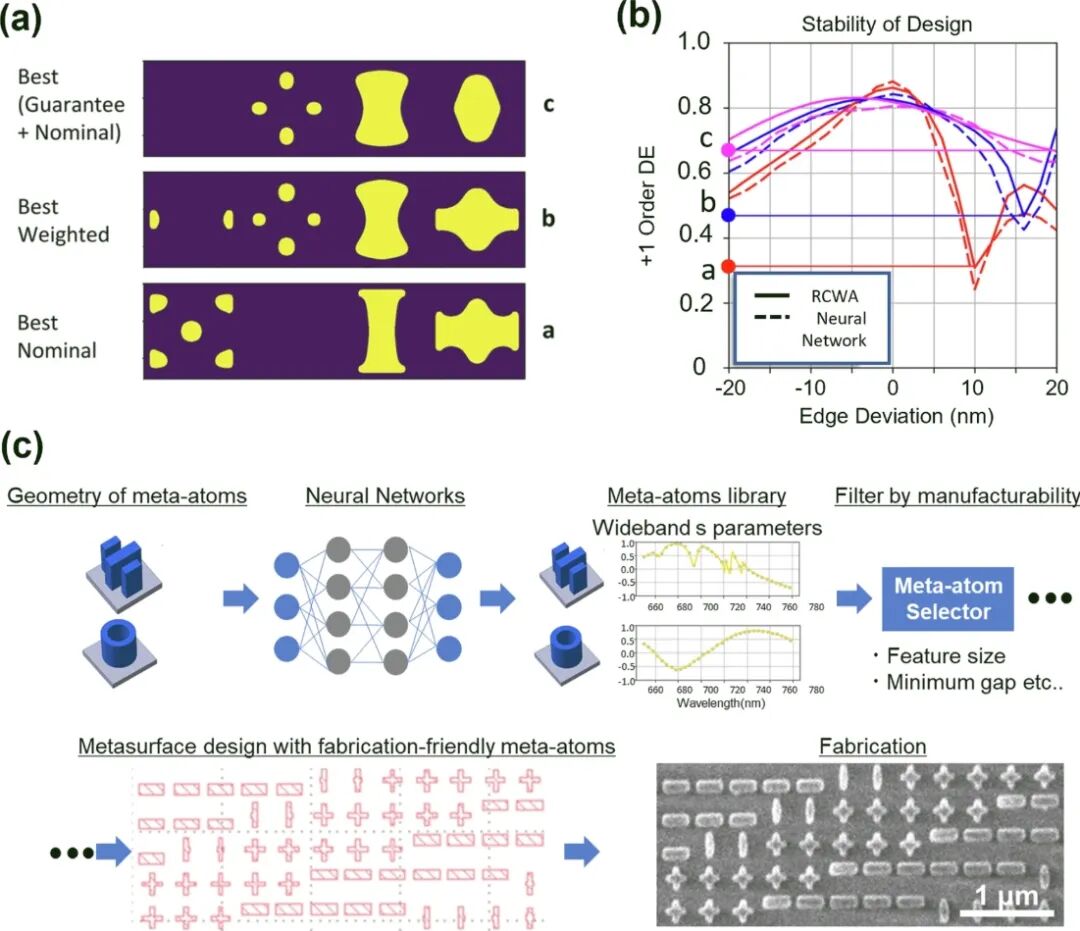

AI與超表面制造案例（來自原文）

針對最常見的幾何形狀變形和設計布局偏差，研究人員基于深度學習開發了超表面性能預測系統，該系統能夠評估透過率和衍射效率隨結構變化的趨勢，進而找到對變化不敏感的結構（類似于傳統光學設計中 “公差靈敏度” 低的結構）。此外，還可以基于卷積神經網絡（CNN），篩選出適宜加工的超表面單元。

對于傳統光刻工藝而言，光學鄰近效應校正（OPC）本身就是改善設計偏差的重要環節。人工智能能夠提供更準確的掩膜圖案，從而實現對復雜超表面單元結構的精準投影曝光，降低特征尺寸（CD）的變化率，提高超表面器件的效率。

AI 提升超表面圖像輸出質量

人工智能與深度學習技術在圖像后處理領域應用廣泛，例如在智能手機中，通過合并多張圖像來提高圖像質量。對于超表面來說，類似的計算處理后端同樣能夠提升輸出的圖像質量，甚至可以改善其固有的性能限制。

完全依靠特定的結構設計來消除超表面在較大視場和較小 F 數成像時的色差，存在較大難度，而通過深度神經網絡（DNN）的計算后處理，則能依據超透鏡獲取的圖像得到高質量的彩色圖像。也就是說，我們先 “預知” 超表面的像差，在此基礎上，再借助人工智能來 “推算” 真實的圖像。

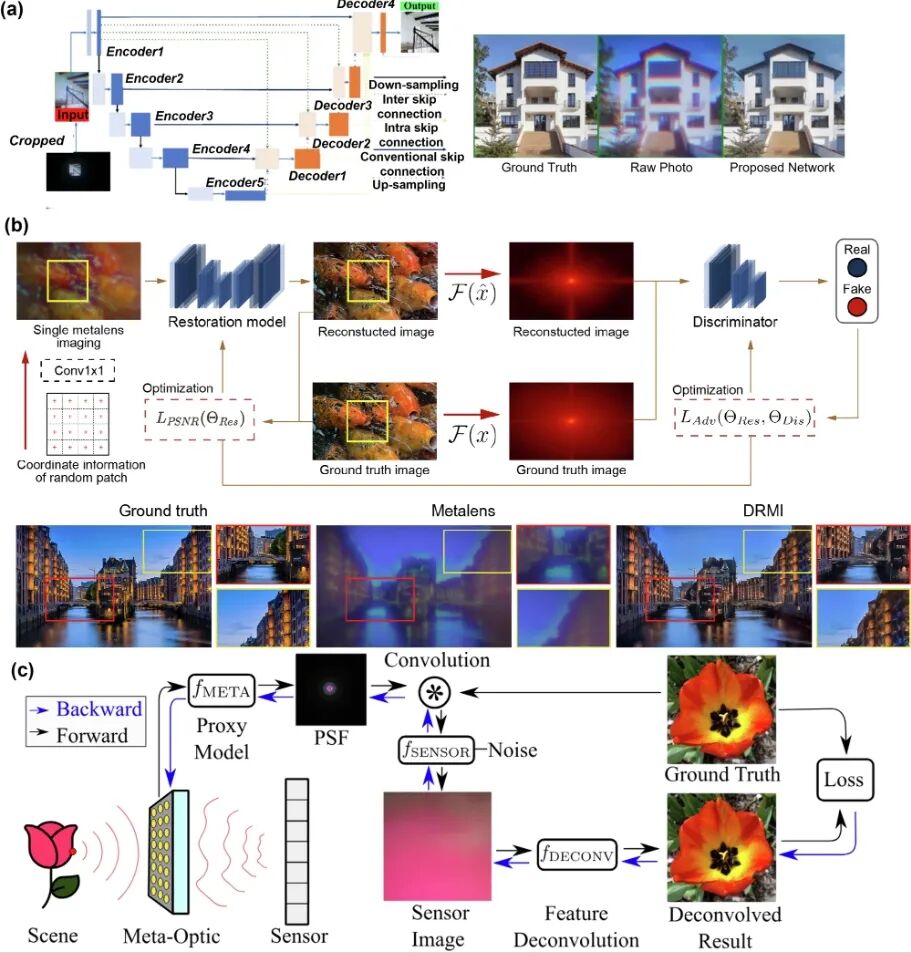

AI與圖像后處理案例（來自原文）

OAS 光學軟件的超表面設計功能非常便捷，該功能將構建更為高效、精準的超表面設計流程，進一步推動光學領域的發展。OAS 光學軟件已在超表面設計中展現卓越效能，為科研人員和工程師提供技術保障。
