本案例使用“自動計算透反率模式”研究光子晶體的透反率，將建立簡單二維光子晶體結構以說明透反率的計算方法。

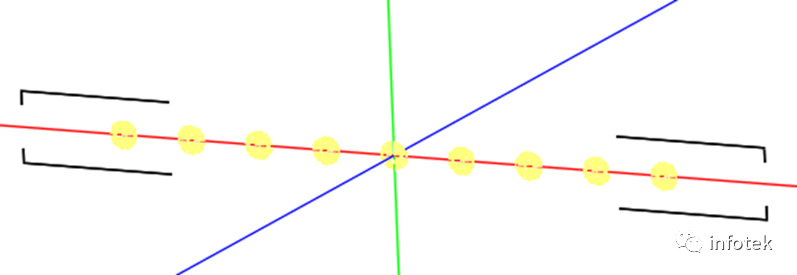

模型示意圖：



預覽網格劃分效果如下：



觀察到下面的實時場：



記錄得到數據如下：



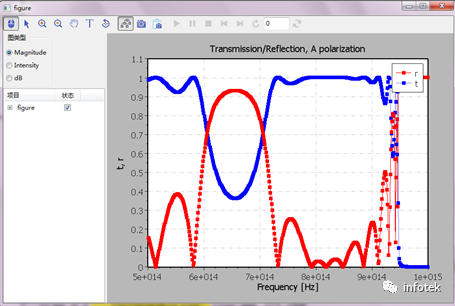

雙擊“TR_A_polar”得到 Y 方向偏振的透反率如下：



圖中的數據也可以導出保存在 txt 文件中。展開圖數據結構“figure”?“coord”? “datamgr”?“r”/“t”右鍵“保存并導出”，輸入文件名“r.txt”/“t.txt”。文件中第一列將保存橫軸頻點，第二列為縱軸相應的數據。
