角錐回射器案例分析

簡介

角錐回射器作為一種具有獨特光學特性的器件，在眾多領域發揮著關鍵作用。其由三個互相垂直的反射面構成立體角結構，憑借該結構，入射光經三個反射面依次反射后，最終沿入射方向返回。在實際應用中，玻璃、塑料或金屬等材料常被用于制作角錐回射器，且表面通常鍍有高反射膜，以提升反射效率。角錐回射器廣泛應用于精確距離測量、增強夜間可見性、激光通信、光束準直和反射實驗等場景。本案例借助 OAS 光學軟件，深入研究角錐回射器對偏振光的影響，探索其在偏振光處理領域的特性。

案例設置與操作

模型構建

在 OAS 光學軟件中，首先利用其元件庫創建角錐回射器模型。根據實際應用需求，設定角錐回射器的尺寸參數，包括反射面的邊長和角度等。同時，選擇合適的材料和反射膜參數，確保模型能夠準確反映實際器件的光學特性。接著，創建一個線偏左旋 90° 的平行光源。在軟件中精確設置光源的偏振態、波長、光束直徑等參數，使光源符合實驗要求。將光源與角錐回射器按照實際光學系統的布局進行裝配，完成整個光學模型的搭建。

參數配置

設定光線追跡的精度，確保光線在傳播過程中的每一次反射和折射都能被精確計算。選擇合適的波長范圍進行仿真，考慮到角錐回射器在不同波長下的光學性能可能存在差異，本案例選取了常見的可見光波長范圍。同時，設置光線的數量，足夠多的光線可以更全面地反映光的傳播特性，但也會增加計算量，經過權衡，確定了合適的光線數量以平衡計算精度和效率。

仿真運行與結果觀察

OAS 軟件通過光線追跡算法模擬光線在角錐回射器和光源組成的光學系統中的傳播過程。在仿真過程中，可以實時觀察光線的傳播路徑和偏振狀態變化。仿真結束后，軟件生成詳細的結果數據和可視化圖像。通過分析結果數據，獲取光線在經過角錐回射器前后的偏振態參數變化，如偏振方向、偏振度等。同時，觀察可視化圖像，直觀地了解光線的傳播軌跡和偏振狀態分布情況。

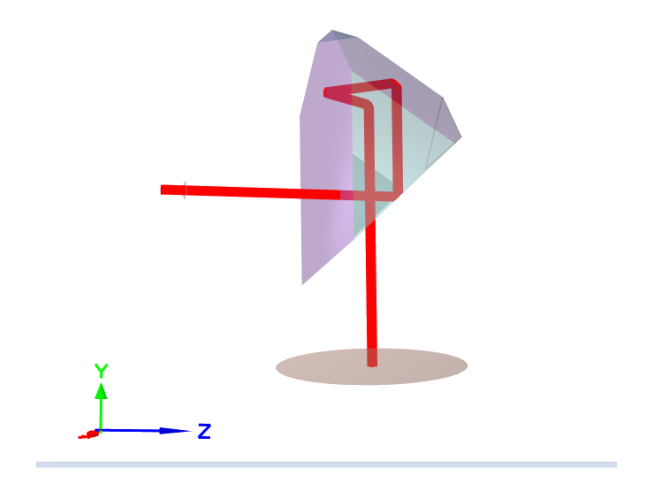

角錐反射器的三維追跡圖

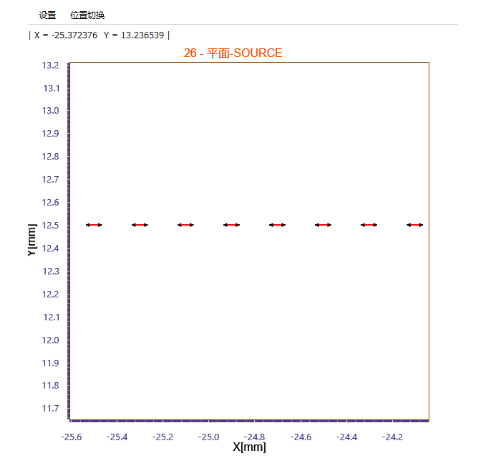

光源探測面偏振圖

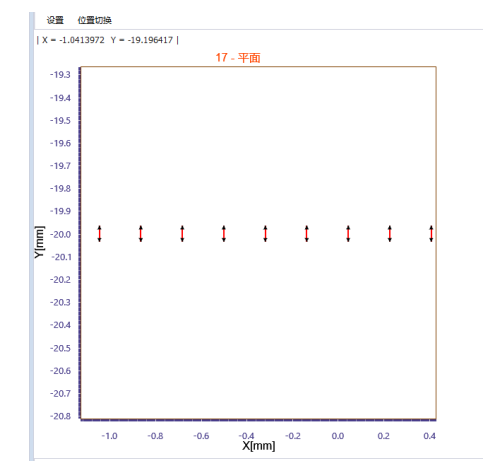

光源探測面偏振圖

總結

本案例利用 OAS 光學軟件成功研究了角錐回射器對偏振光的影響，清晰呈現了偏振光通過角錐回射器后偏振狀態的變化過程。通過仿真分析，驗證了角錐回射器在偏振光處理方面的獨特特性，為其在光學系統中的應用提供了重要的參考依據。
