圖1.帶有端部反射鏡及保護玻璃的單反射鏡掃描系統示意圖

單反射鏡掃描光學系統往往多設在光學系統端部用以掃描物方視場，故有常稱端部反射鏡。由于具有單次反射面的反射棱鏡也具有反射鏡的功能，也經常使用這類棱鏡作為掃描元件，這類棱鏡被稱作端部棱鏡。

具有端部反射鏡（棱鏡）及保護玻璃的掃描光學系統，由于其端部反射鏡（棱鏡）是個運動部件，其前保護玻璃可能是三維傾斜的，因此不易計算他們的外形尺寸。為此本程序包含了這個小部件的外形尺寸計算功能。在選擇“設計”菜單中的“端部反射鏡及保護玻璃”后，會出現一個小窗體。窗體上要求填寫有關端部反射鏡、保護玻璃以及系統性能的一些數據。填寫完畢，選擇工具條上確定按鈕，然后就能自動計算幷畫出這一小部件的圖形，同時還可以在菜單上選擇反射鏡運動效果圖如圖2。

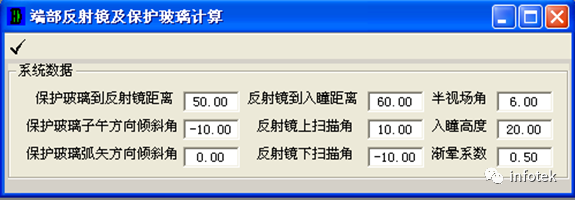

圖2.端部反射鏡及保護玻璃的設計窗體

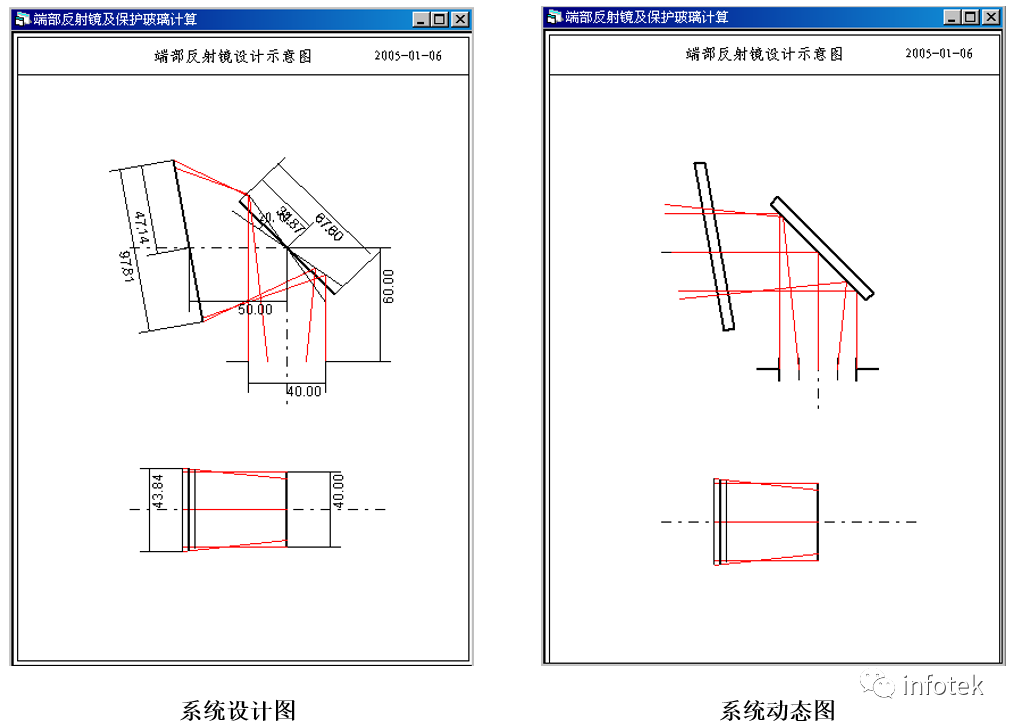

圖3.端部反射鏡及保護玻璃的設計圖示意圖
