沖壓連續模的沖頭是模具中的核心部件，其重要性體現在多個方面，直接影響生產效率、產品質量、模具壽命和成本控制。沖頭在連續模中既是“執行者”也是“消耗品”，其設計、制造和維護水平直接決定沖壓工藝的競爭力。

海克斯康工業軟件VISI專門提供了用于沖頭設計的沖壓沖頭管理器。該管理器包含多種對于完整沖頭設計的功能，例如設計拉伸沖頭、為沖頭在各模板間創建可調的間隙假體，以及設計沖頭的掛臺、桿部和根部等。這些功能能幫助工程師更穩定、快捷地完成沖頭設計流程，縮短沖頭設計的建模時間，從而提高設計效率。接下來，讓我們一起看看VISI是如何實現沖頭設計的。

01

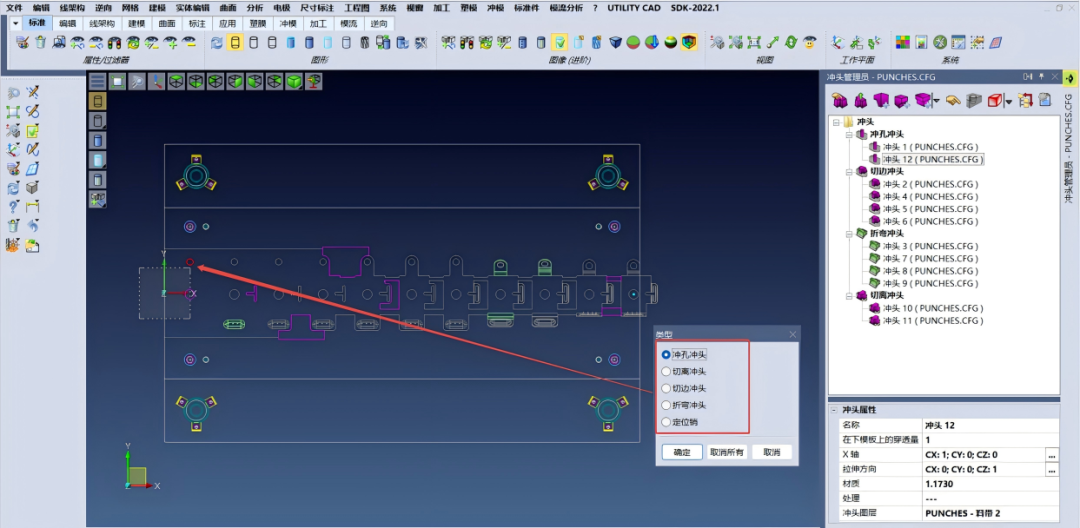

識別沖頭類型

VISI軟件將沖頭分為沖孔沖頭、切離沖頭、切邊沖頭、折彎沖頭、定位銷這五大類。分類的目的是可以定制模板，對于不同類型的沖頭應用到不同的間隙、類型策略。

02

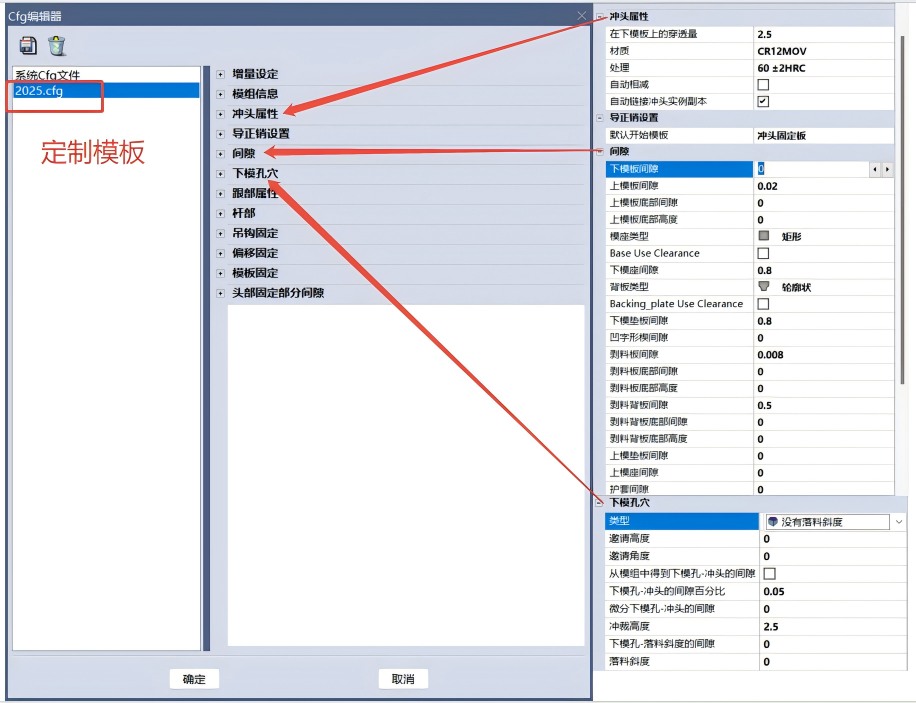

設置間隙模板

沖頭管理設置中，不僅可以定制沖頭的材質、硬度屬性，也可以設置沖頭在沖頭固定板、剝料背板、剝料板、下模、下模座穿過的間隙和孔的類型。

03

沖頭基礎操作

完成前面的基礎準備工作后，即可將其應用于沖頭設計，來制作完整的沖頭。

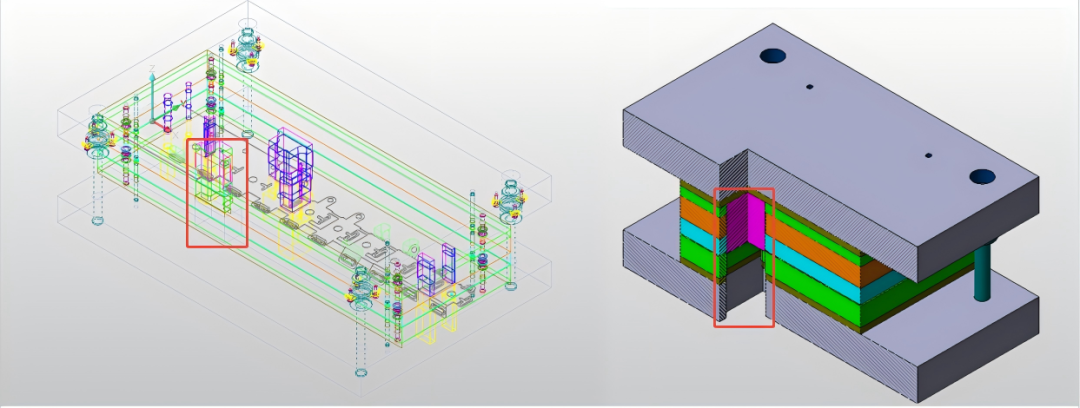

>>>>拉伸沖頭

如下圖所示，將沖頭拉伸至沖頭固定板上，并在沖頭穿過的板和落料的板都生成了有間隙的通孔。

>>>>設計沖頭根部

根部的尺寸支持參數化的調節以滿足客戶多樣化的需求。

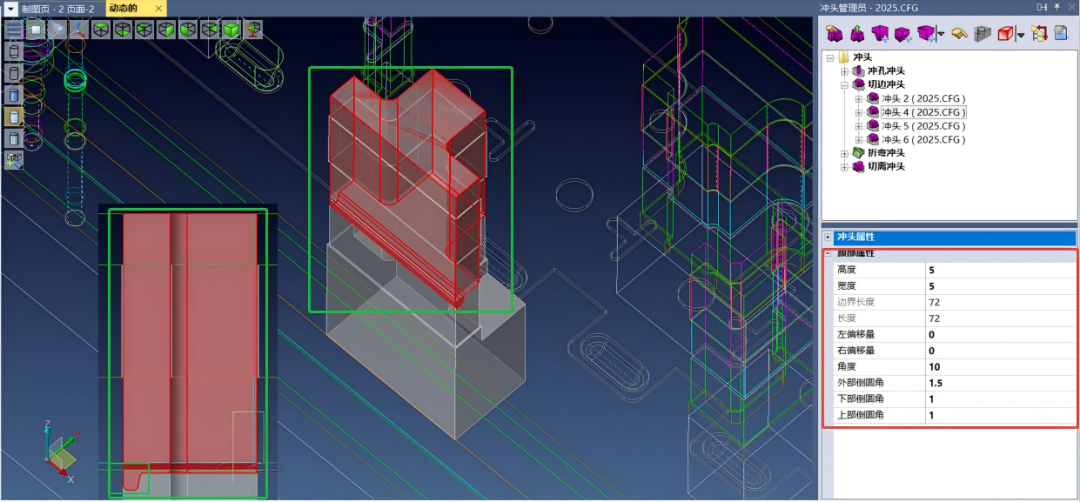

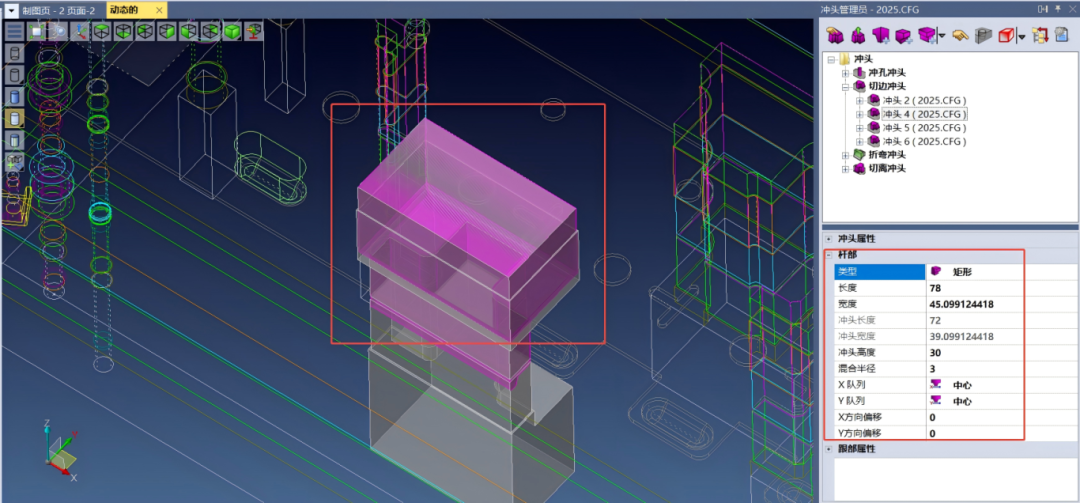

>>>>設計沖頭桿部

桿部設計可以加壯沖頭，VISI軟件提供了矩形和圓形兩種類型，并且支持參數化的修改。

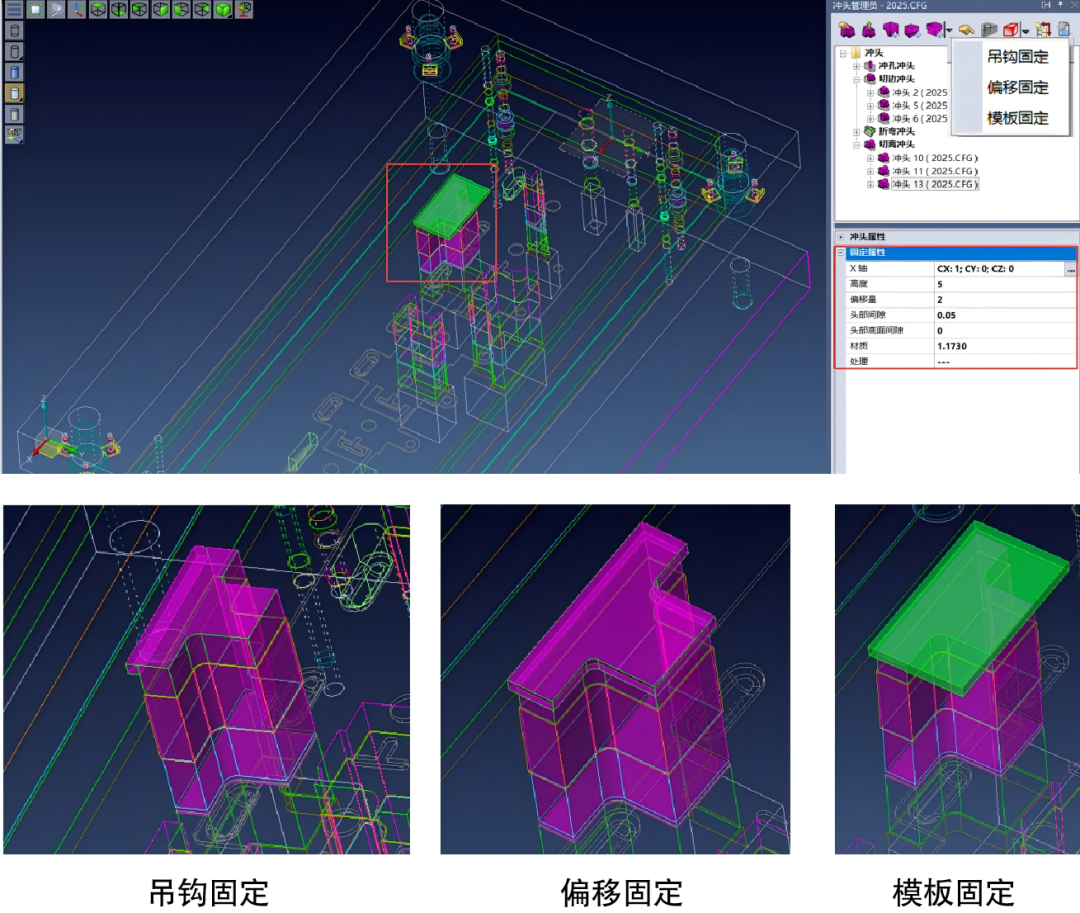

>>>>設計沖頭固定方式

VISI軟件的沖頭模塊提供了三種沖頭固定的方式：吊鉤固定、偏移固定、模板固定，這三種方式都支持參數化調節尺寸。

借助VISI沖頭管理器，工程師能夠將單獨的沖頭模型構建成可直接用于企業生產的完整沖頭。由以上VISI沖頭模塊功能的展示可見，盡管 VISI 軟件采用無參化的建模方式，但對于建模需要反復調整的部分，它實現了參數化管理。這正是 VISI 深耕模具行業所積累經驗的體現，因此該功能應用成為沖頭設計領域的一大亮點。

VISI實現沖頭設計操作演示
