在現代工業生產和日常生活中，塑料因其輕質、耐腐蝕、易加工等優勢，被廣泛應用于包裝、汽車、電子、醫療、建筑等領域。然而，塑料制品在使用過程中常常面臨沖擊、跌落、疲勞等動態載荷作用，若材料韌性不足，則可能導致脆性斷裂、裂紋擴展甚至產品失效。因此，塑料的韌性（Toughness）成為衡量其可靠性和使用壽命的關鍵指標之一。

韌性是指材料在斷裂前吸收能量的能力，它綜合反映了材料的強度和延展性。高韌性塑料在受到沖擊時能夠通過塑性變形分散應力，避免突然斷裂；而低韌性塑料則可能在輕微沖擊下發生脆性破壞，影響產品性能和安全。例如：

• 汽車保險杠需要高韌性以吸收碰撞能量，保護車內人員安全；
• 電子產品外殼需具備一定韌性，防止跌落時開裂；
• 食品包裝薄膜需兼具柔韌性和抗穿刺性，避免運輸過程中破損。

那么，如何科學評價塑料的韌性？沖擊性能測試是最常用的方法之一。本文將系統探討塑料韌性的重要性、影響因素、評價方法，并結合實際案例解析如何優化塑料的韌性性能。

塑料韌性的本質

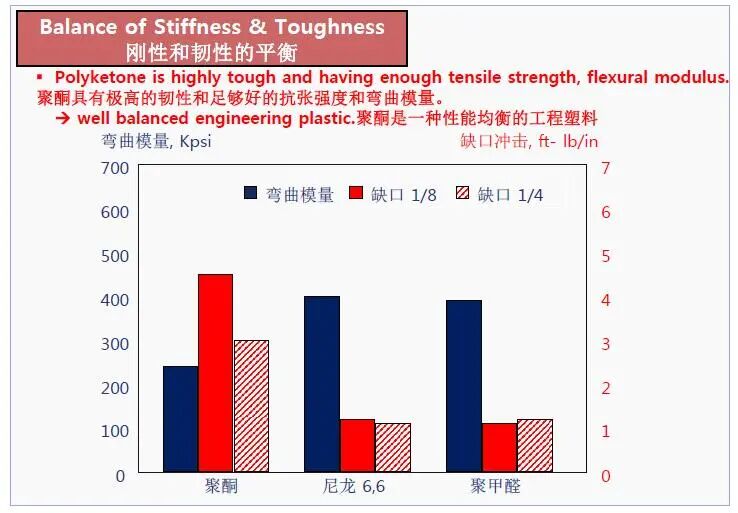

韌性與剛性是塑料材料的兩個重要性能指標，它們之間存在一定的對立關系。剛性大的材料通常不易變形，但韌性較差；而韌性好的材料雖然容易變形，但抗沖擊能力更強。例如，玻璃纖維增強塑料的剛性較高，但其沖擊強度可能不如未增強的塑料。因此，在實際應用中，通常需要通過合理的改性方法來平衡韌性和剛性，以滿足不同應用場景的需求。

塑料韌性的影響因素

1. 基體樹脂的特性

研究表明，提高基體樹脂的韌性有利于提高增韌塑料的增韌效果，提高基體樹脂的韌性可通過以下途徑實現：

增大基體樹脂的分子量，使分子量分布變得窄小；通過控制是否結晶以及結晶度、晶體尺寸和晶型等提高韌性。例如，PP中加入成核劑提高結晶速率，細化晶粒，從而提高斷裂韌性。

2. 增韌劑的特性和用量

①. 增韌劑分散相粒徑的影響——對于彈性體增韌塑料，基體樹脂的特性不同，彈性體分散相粒徑的最佳值也不相同。例如，HIPS中橡膠粒徑最佳值為0.8-1.3μm，ABS最佳粒徑為0.3μm左右，PVC改性的ABS其最佳粒徑為0.1μm左右。

②. 增韌劑用量的影響——增韌劑的加入量存在一個最佳值，這與粒子間距參數有關；

③. 增韌劑玻璃化轉變溫度的影響——一般彈性體的玻璃化溫度越低，增韌效果越好；

④. 增韌劑與基體樹脂界面強度的影響——界面粘結強度對增韌效果的影響不同體系有所不同；

⑤. 彈性體增韌劑結構的影響——與彈性體類型、交聯度等有關。

3、兩相間的結合力

兩相間具備良好的結合力，可以使得應力發生時可以在相間進行有效的傳遞從而消耗更多的能量，宏觀上塑料的綜合性能就越好，其中尤以沖擊強度的改善最為顯著。通常這種結合力可以理解為兩相之間的相互作用力，接枝共聚和嵌段共聚就是典型的增加兩相結合力的方法，不同的是它們通過化學合成的方法形成了化學鍵，如接枝共聚物HIPS、ABS，嵌段共聚物SBS、聚氨酯。

對于增韌劑增韌塑料而言，屬于物理共混的方法，但是其原理是一樣的。理想的共混體系應是兩組分既部分相容又各自成相，相間存在一界面層，在界面層中兩種聚合物的分子鏈相互擴散，有明顯的濃度梯度，通過增大共混組分間的相容性，使其具備良好的結合力，進而增強擴散使界面彌散，加大界面層的厚度。而這，即是塑料增韌亦是制備高分子合金的關鍵技術之所在——高分子相容技術！

塑料韌性的評價方法

用來評價材料抵抗沖擊的能力或判斷材料的脆性或韌性程度。因此沖擊強度也稱沖擊韌性。試樣在沖擊強度破壞過程中所吸收的能量與試樣原始橫截面積之比。

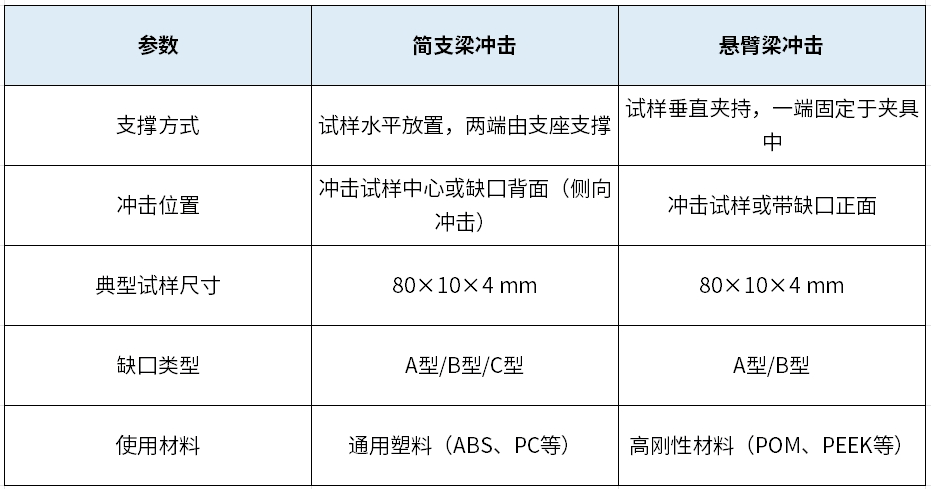

塑膠沖擊一般分為簡支梁與懸臂梁沖擊。

(1)簡支梁沖擊：

一般用于汽車保險杠、電子外殼等韌性材料評估。

常用標準：ISO 179、GB/T 1043、ASTM D6110

(2)懸臂梁沖擊：

一般用于齒輪、醫療器材等高強度部件的脆性測試。

常用標準：ISO 180、GB/T 1843、ASTM D256

塑料增韌案例

1、合成樹脂本身韌性不足，需要提高韌性以滿足使用需求，如GPPS、均聚PP等；

2、大幅度提高塑料的韌性，實現超韌化、低溫環境長期使用的要求，如超韌尼龍；

3、對樹脂進行了填充、阻燃等改性后引起了材料的性能下降，此時必須進行有效的增韌。

通用塑料一般都是通過自由基加成聚合而得，分子主鏈及側鏈不含極性基團，增韌時添加橡膠粒子及彈性體粒子即可獲得較好的增韌效果；

而工程塑料一般是由縮合聚合而得，分子鏈的側鏈或端基含有極性基團，增韌時可通過加入官能團化的橡膠或彈性體粒子較高的韌性。

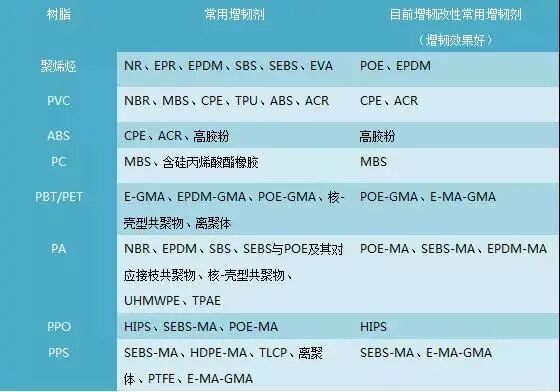

常用樹脂的增韌劑種類

綜上，塑料增韌無論對于結晶性塑料還是無定形塑料同等重要，而從通用塑料、工程塑料到特種工程塑料其耐熱性逐漸提高，成本價格也不斷攀升，這樣就對增韌劑的耐熱性、耐老化性等提出了更高的要求，同時也是對塑料改性增韌技術一次大的考驗，而最重要的也是最關鍵的一條就是和基體及組分保持良好的相容性！
