應力雙折射案例分析

簡介

應力是物體內部力的分布狀態，反映了物體材料中相鄰部分之間的相互作用力。對于透明各向同性光學元件而言，在應力作用下會表現出暫時的雙折射特性，這種特性使得光線在元件內部傳播時，會分解為兩束具有不同傳播速度和偏振態的光線。而當應力釋放后，光學元件又會恢復為各向同性狀態。在復雜光學系統中，大量應力的存在會顯著影響光學性能，將應力雙折射納入偏振光線追跡過程，對于準確模擬其對圖像形成、條紋可見性以及其他關鍵光學度量的影響具有重要意義。

實驗設置與操作

光源設置

本案例采用 OAS 光學軟件進行模擬分析，光源設定為線偏左旋 45° 的平行光源，該光源特性為后續的偏振態分析提供了明確的初始條件。

模型構建

在光學系統構建方面，著重在面 1 與面 2 之間賦予應力雙折射材料，通過精確設定材料的應力參數與雙折射屬性，構建出能夠反映實際應力雙折射效應的光學模型。該模型的建立基于對材料物理特性的深入研究，確保了模擬結果的真實性與可靠性。

光線追跡與數據獲取

針對設定的光學系統進行光線傳播路徑的計算。光線從線偏左旋 45° 的平行光源出發，進入含有應力雙折射材料的區域后，受應力雙折射效應影響，其偏振態與傳播特性發生改變。軟件通過精確的算法對光線在各個光學表面的反射、折射以及偏振態轉換進行計算，完整記錄光線在整個光學系統中的傳播軌跡與偏振態變化數據，為后續的分析提供詳實的數據基礎。

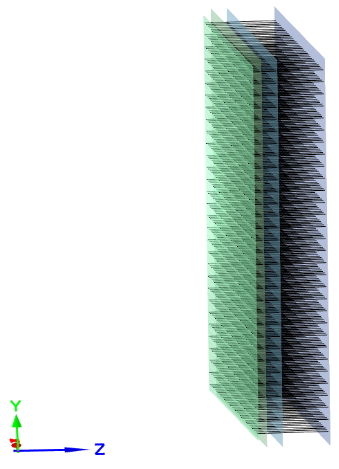

(應力雙折射的三維追跡圖)

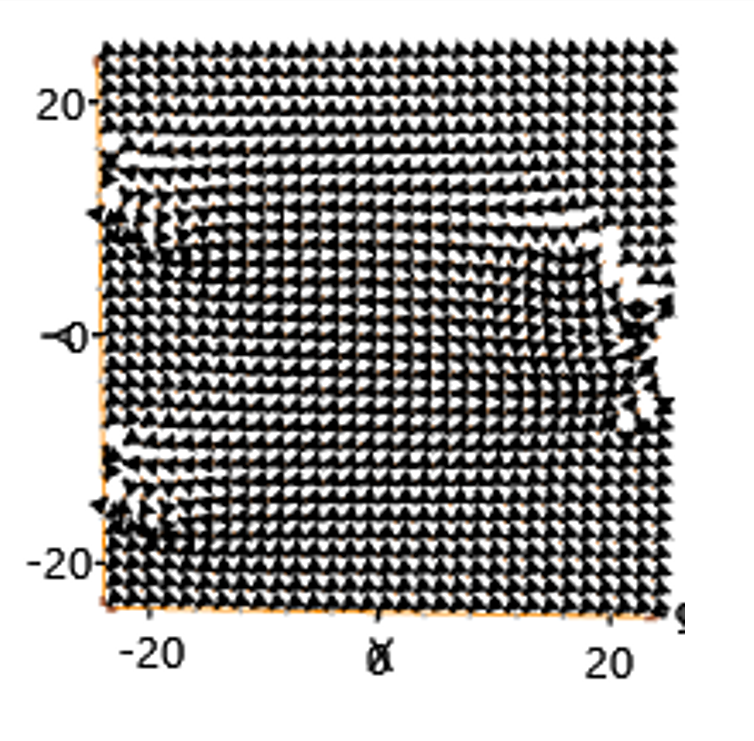

（應力雙折射對偏振態的變化）

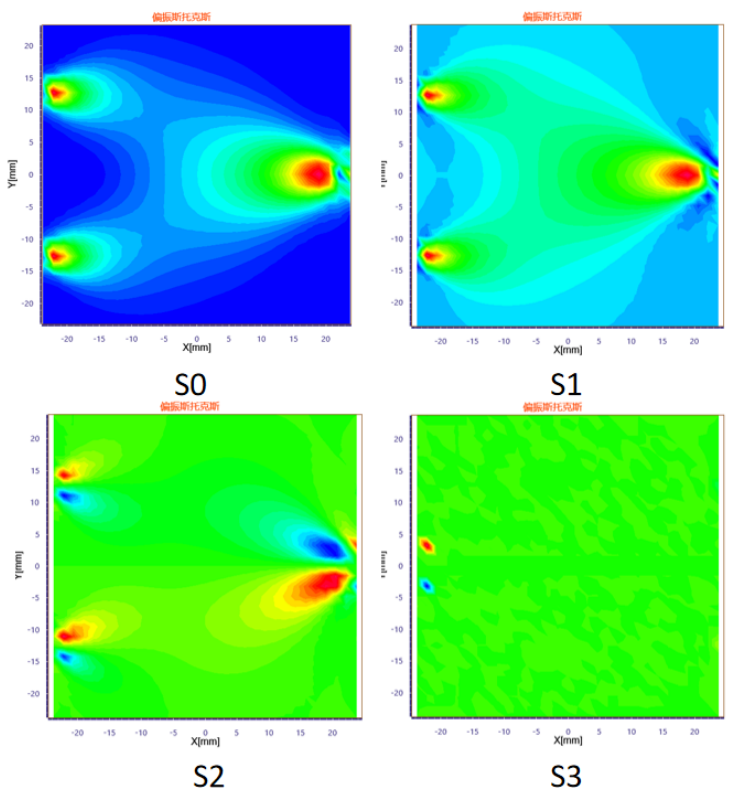

(應力雙折射的偏振斯托克斯圖)

總結

通過本案例的方法，光學工程師能夠在設計階段就準確預測應力雙折射對光學系統性能的影響，從而針對性地進行材料選擇、結構設計與工藝優化，有效提升光學系統的成像質量與穩定性，降低因應力雙折射帶來的性能損失，對推動光學技術的發展與應用具有重要的實踐指導意義。
