在如醫療成像和工業檢查等廣泛的應用中，X射線成像是一種有價值的工具。在VirtualLab Fusion中，我們已經成功地實現了幾個著名的X射線成像系統，它們可以用來探索所討論裝置的成像特性，或用來說明特殊的X射線成像原理。在本通訊中，我們展示了兩個X射線成像實驗：(1)使用Kirkpatrick-Baez鏡創建納米級X射線成像點；(2)用單光柵干涉儀說明相襯X射線成像原理。



X射線束的掠入射聚焦鏡





Kirkpatrick-Baez 鏡將掠入射X射線場聚焦到一個納米級的點上。本用例展示了Kirkpatrick-Baez鏡的分析設計過程和焦點區域的衍射圖樣。

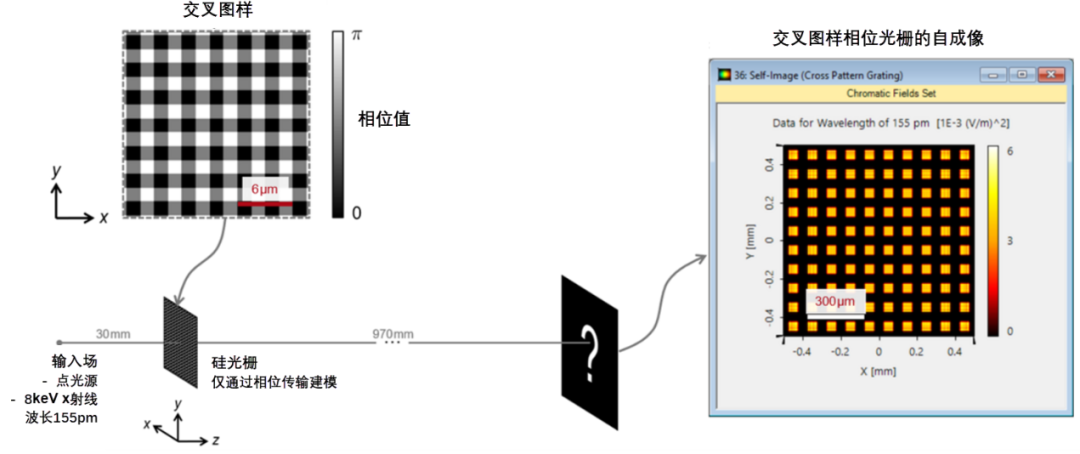

用于X射線成像的單光柵干涉儀





在用于X射線的單光柵干涉儀中采用了三種類型的光柵(僅通過相位傳輸建模)，并對所選光柵的自成像進行了研究。
