波導-HUD系統案例分析

簡介

光波導技術憑借其平板超薄結構和強大的二維擴展能力，在解決AR-HUD問題方面展現出顯著優勢。一方面，其獨特的結構特性能夠大幅減小對光機體積的需求，成為 HUD 未來發展的重要技術方向；另一方面，作為 AR 眼鏡的主流方案，光波導技術在設計與加工工藝上已趨于成熟，可將 HUD 對光機體積的需求有效轉換為對更大出光面積的需求，從而為 AR - HUD 技術的革新提供了新的可能。本案例將運用 OAS 光學軟件，深入分析光波導在 AR - HUD 系統中的應用，探索其優化設計方案。

實驗設置與操作

參數配置

光波導板的參數直接影響光束傳輸與成像效果，其基板材料選用高折射率的光學玻璃，折射率為 1.7，板厚設定為 3mm，以保證光波導的傳輸效率與結構穩定性；波導內反射膜層采用多層介質膜結構，反射率在特定波段（如 450 - 650nm）下達到 95% 以上，確保光束在波導內的多次反射與高效傳輸。

耦合光柵作為光束導入與導出波導的關鍵元件，其周期設為 500nm，占空比為 0.5，光柵深度為 200nm，通過優化光柵參數實現光束與波導的高效耦合。此外，針對 AR - HUD 系統中的照明光源，選用高亮度、窄光譜的微型 LED 陣列，單顆 LED 的發光角度為 15°，中心波長為 520nm，輸出功率為 50mW，以滿足系統對亮度與色彩的需求。

模型搭建和參數設置

首先創建光波導板三維模型，精確設置其空間位置與方向；隨后添加耦合光柵模型，確保光柵與波導板的精確對接，實現光束的順利耦合。將微型 LED 陣列光源布置在合適位置，模擬實際照明效果。

完成模型搭建后，對系統參數進行全面配置。設定系統的視野（FOV）目標值為 30°×10°，虛擬圖像深度（VID）為 5m，以此為基準調整各光學元件參數。在光線追跡參數設置中，定義光線數量為 10000 條，追跡精度設為 0.01mm，確保模擬結果的準確性與可靠性。同時，考慮環境因素對系統的影響，設置環境光強度為 10000lux，模擬強光環境下的顯示效果，啟動 OAS 軟件的光線追跡功能，對光束在系統中的傳播過程進行模擬。

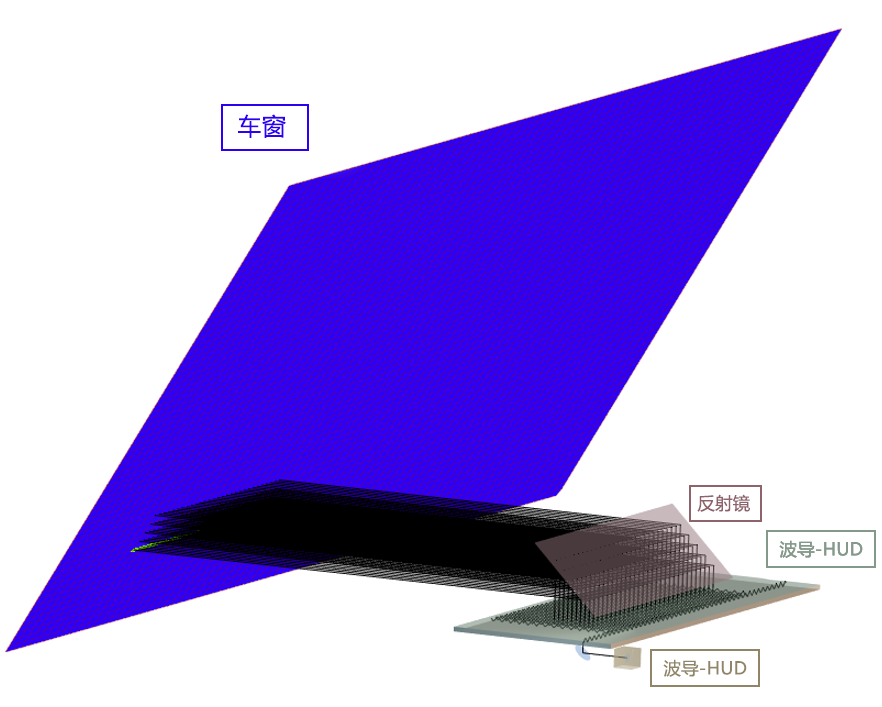

（反射投影式）

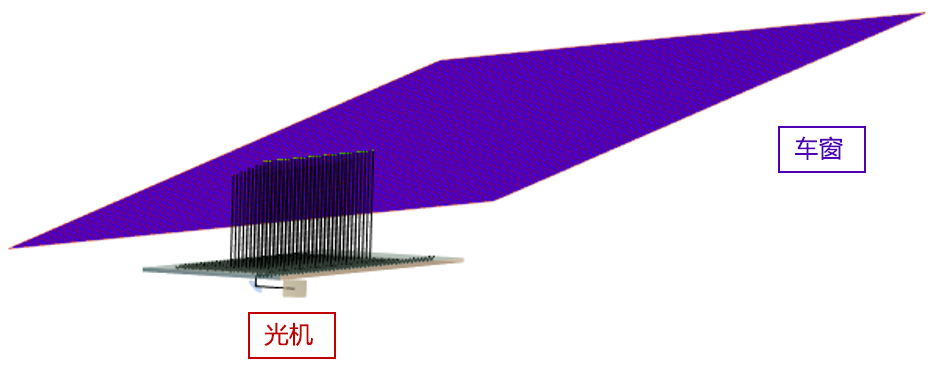

（直接顯示式）

總結

本案例通過 OAS 光學軟件對 AR - HUD 光波導系統進行全面模擬與分析，充分驗證了光波導技術在解決當前 AR - HUD 技術瓶頸方面的顯著優勢。未來，隨著 OAS 光學軟件功能的不斷完善與光波導技術的持續發展，AR - HUD 系統有望實現更高效、更優質的顯示效果，推動智能駕駛交互技術邁向新的高度。
