一、概    覽 Overview

01概述<<<<

SC02F 是帶自校正的容性觸摸感應器，可以檢測 2 個感應盤是否被觸摸。它可以通過任何非導電介質（如玻璃和塑料）來感應電容變化。這種電容感應的開關可以應用在很多電子產品上，提高產品的附加值。

02特性<<<<

• 2 個完全獨立的觸摸感應按鍵
• 保持自動校正，無需外部干預
• 按鍵輸出經過完全消抖處理
• 并行一對一輸出
• 所有按鍵共用一個靈敏度電容
• 感應線長度不同不會導致靈敏度不同
• 2.0V ~ 5.5V 工作電壓
• 符合 RoHS 指令的環保 SOP8 封裝

03封裝<<<<

SC02F封裝簡圖

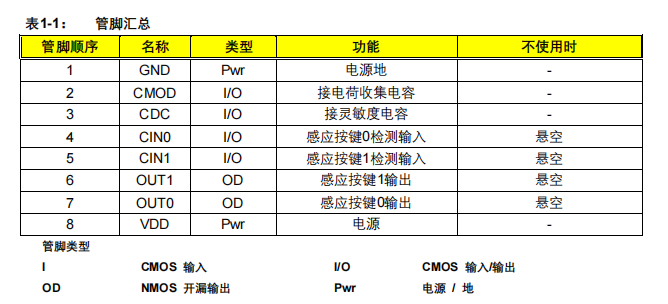

04管腳<<<<

二、芯片功能 Functions

01初始化時間<<<<

上電復位后，芯片需要200ms進行初始化，計算感應管腳的環境電容，然后才能正常工作。

02靈敏度設置<<<<

靈敏度由CDC端口接的電容值決定。數值越小，靈敏度越高。電容范圍是最小5pf，最大100pf。數值越小，靈敏度越高。為了保證靈敏度的一致性，CDC電容要求使用10%或以上的精度的滌綸電容、NPO材質電容或者COG材質電容為最佳。務必在PCB布局時，將CDC電容盡量貼近IC放置。

03自校正<<<<

根據外部環境溫度和濕度等的漂移，按鍵電容基準參考值也會發生漂移，芯片會自動調整校正每個按鍵的電容基準參考值，以適應當前環境的變化。

當檢測到按鍵后，芯片會立即停止校正一段時間，這段時間大約100秒。停止校正時間一到，芯片會繼續自校正，如果當前按鍵還是持續有效，按鍵信息會被當做環境的漂移立即被更新，也就是說檢測按鍵有效的時間不會超過100秒。

04 觸摸反應時間<<<<

每個通道大約每隔2.8ms采樣一次。經過按鍵消抖處理以后，檢測到按鍵按下的反應時間大概是18ms，檢測按鍵離開的反應時間大概是12ms。所以檢測按鍵的最快頻率大概是每秒20次以上。

05輸出邏輯<<<<

觸摸輸出有兩種狀態：弱高或強低。有觸摸時，輸出強低，無觸摸時，輸出弱高。

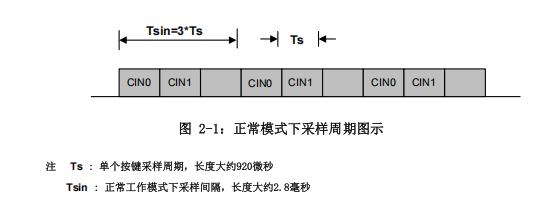

06采樣周期<<<<

三、應用案例 Application

01應用電路<<<<

SC02F應用電路

02重要指標<<<<

SC02F 按工業級設計，有超強穩定性及抗干擾能力， 支持 動態CS 10V，EFT 4KF，ESD接觸式8KV，空間15KV 。

03應用場景<<<<

• 替代機械開關
• 家庭應用（電視、顯示器、鍵盤）
• 玩具和互動游戲的人機接口
• 門禁按鍵
• 燈控開關
• 密封鍵盤面板

四、詳細參數  Detailed parameters

01額定值<<<<

注: 超出上述值可能導致芯片永久損壞

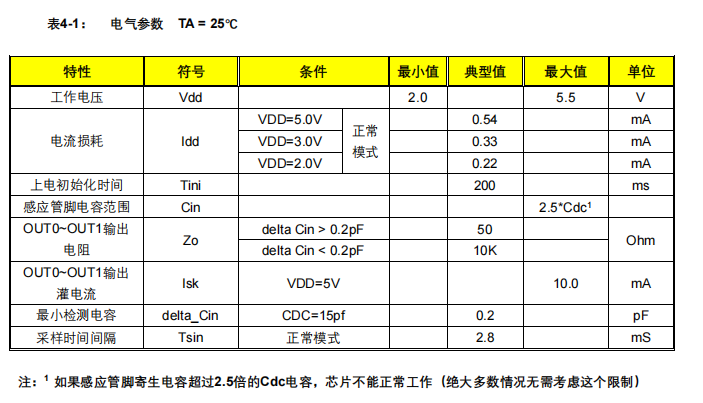

02電氣特性<<<<

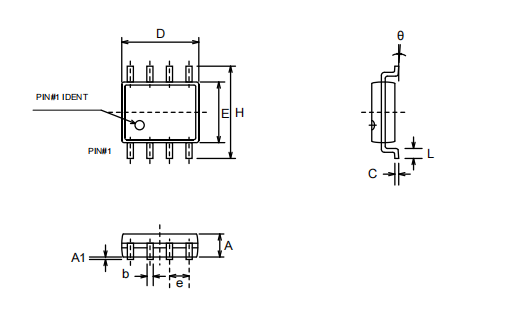

03封裝尺寸<<<<

SC02F封裝實例圖

歡迎聯系我們定制專屬解決方案！
