1.摘要

雙折射效應是各向異性材料最重要的光學特性，并廣泛應用于多種光學器件。當入射光波撞擊各向異性材料，會以不同的偏振態分束到不同路徑，即眾所周知的尋常光束和異常光束。在本示例中，描述了如何利用VirtualLab Fusion對雙折射進行仿真，并分析入射偏振態和晶體厚度對雙折射效應的影響。

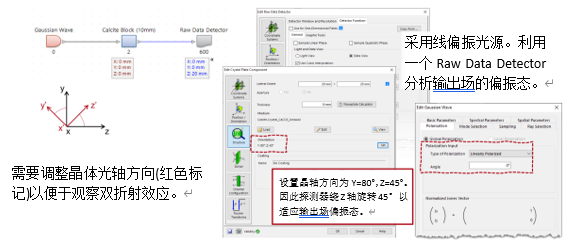

2.系統建模

3.單軸晶體的雙折射現象

當光束沿晶體光軸軸方向傳播 (其場向量因此在垂直于光軸的平面上)至晶體，不會發生雙折射現象，并將以單一速度通過晶體。然而，當如何光束的傳輸方向與光軸存在夾角，將會隨其進入晶體產生兩種透射模態(尋常和異常)。兩種模態在晶體中具有不同的速度，且偏振方向相互垂直。這種就是著名的雙透射或雙折射現象。

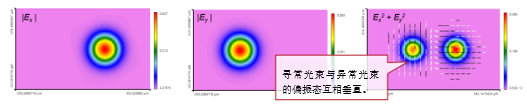

探測器上的場追跡結果。注意，為適應不同偏振方向方向探對探測器進行了旋轉

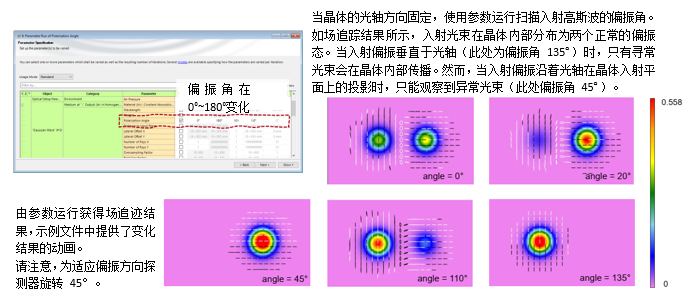

4.對于不同初始偏振態的雙折射

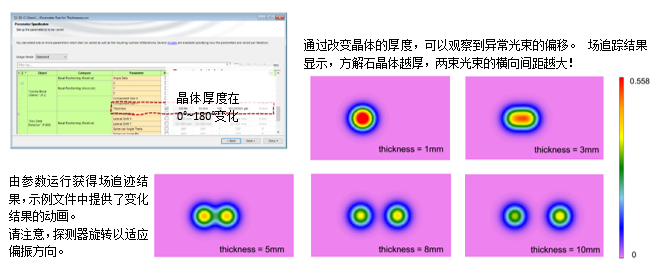

5.不同晶體厚度的雙折射

6.文件信息
