摘要

 當線偏振光聚焦并通過單軸晶體傳播時，即使沿著光軸方向，不同的偏振分量之間也可能會發生復雜的轉換。這種現象可以應用于例如產生渦旋光。以方解石晶體為例，這個用例在VirtualLab Fusion中證明了單軸晶體中的偏振轉換。并且可以觀察到在過程中產生的渦旋光。

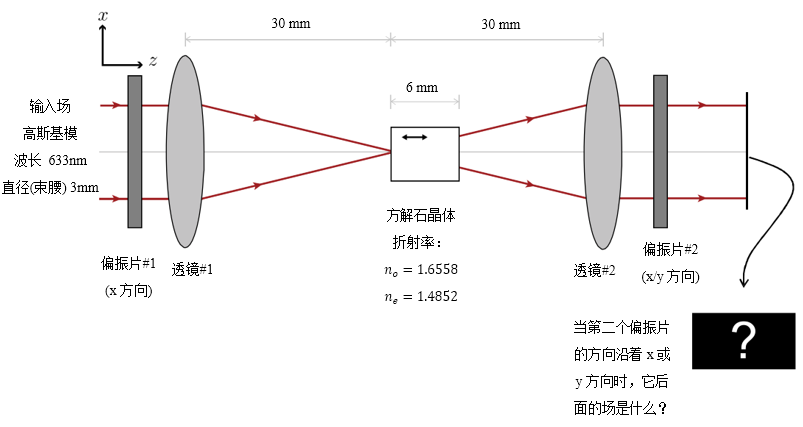

建模任務

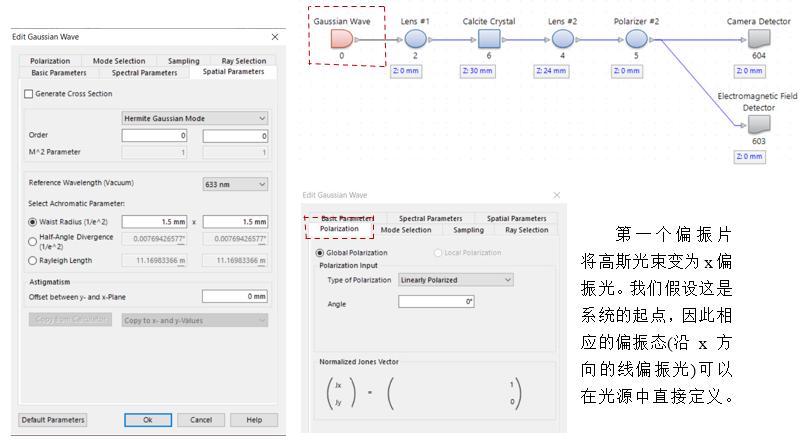

系統建立模塊-光源

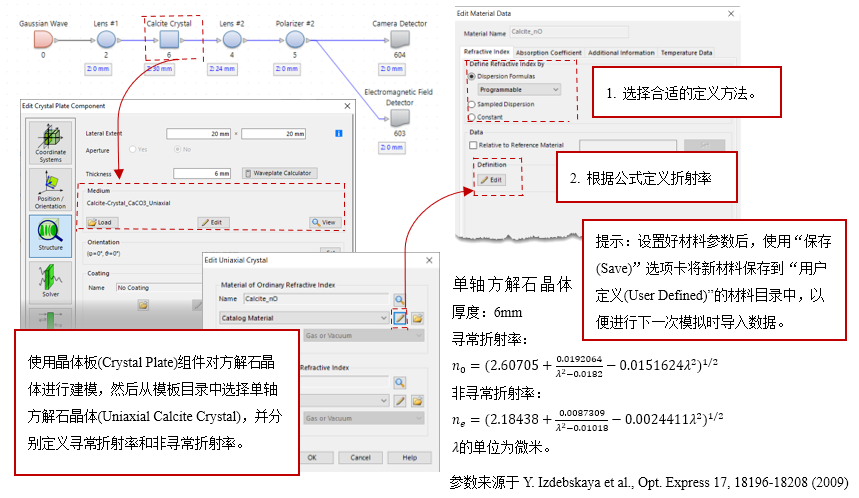

系統建立模塊-單軸方解石晶體

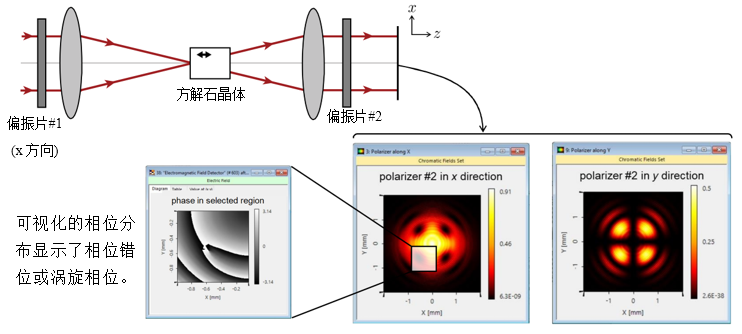

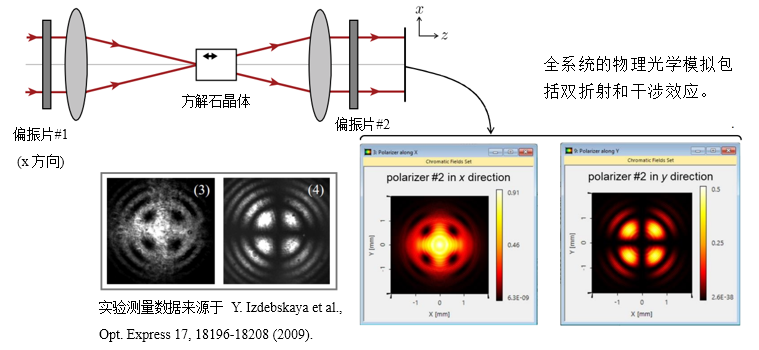

模擬結果

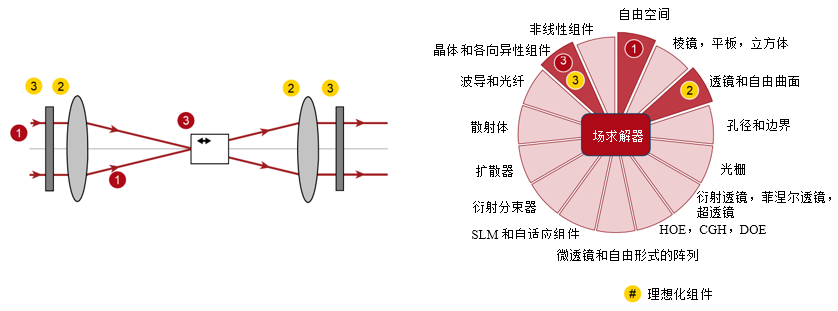

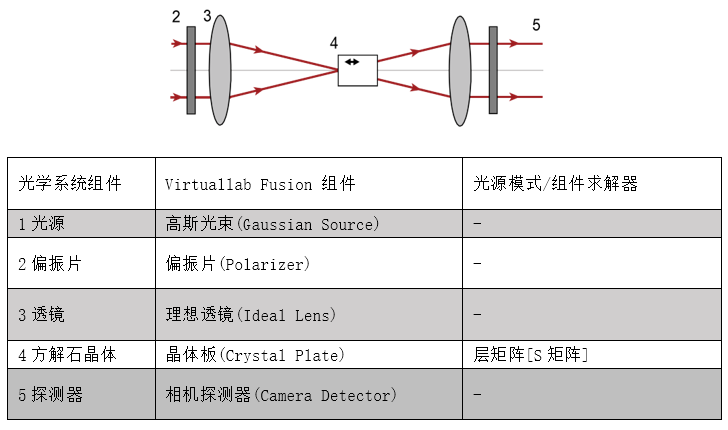

總結——組件



VirtualLab Fusion操作流程

1建立輸入場

基本光源模式[教學視頻]

 2使用表面構造實際組件

 3建立單軸方解石晶體

Virtuallab Fusion中的光學各向異性介質[使用案例]

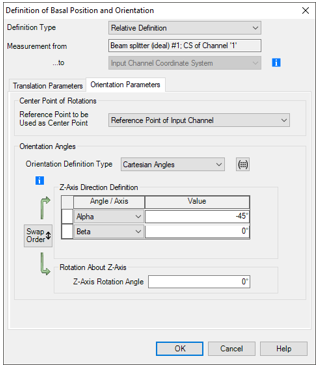

4定義組件的位置和方向

光路圖2：位置和方向[教學視頻]



VirtualLab Fusion 使用技術



文檔信息
