霧燈反射器設計案例

簡介

在汽車照明系統設計領域，霧燈的設計至關重要，其需滿足特定的光學性能標準，以確保在霧天、雨天等低能見度環境下為駕駛員提供可靠的照明。ECE 標準作為行業內廣泛認可的規范，對霧燈的光照強度、光分布等指標有著嚴格要求。本案例旨在設計一款滿足 ECE 標準的霧燈反射器，采用 5 個相交面的獨特設計，且反射器向下傾斜 1.15 度，這種設計能夠優化光線的傳播方向，提高霧燈在實際使用場景中的照明效果，增強駕駛員的視野清晰度，保障行車安全。

OAS 軟件中的關鍵設置

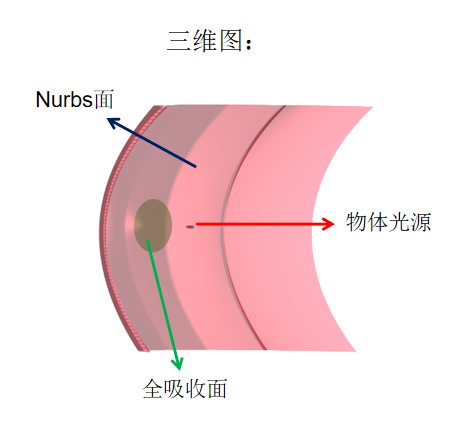

Nurbs 面

在 OAS 軟件中，Nurbs 面在本案例里被設置為全反射狀態。Nurbs 面具有強大的曲面構建能力，通過多個 Nurbs 面的巧妙組合構建反射器，能夠?qū)崿F(xiàn)對光線的精準操控。在 5 個相交面的設計中，Nurbs 面的全反射特性使得光線在反射器內部按照預定的路徑傳播，減少光線的散射和能量損失，進而極大地提高了霧燈的照明效率，確保霧燈的光照強度和分布符合 ECE 標準的要求。

吸收面

吸收面被設置為全吸收。在實際的光學系統中，存在一些需要吸收光線的區域，比如為了消除雜散光或者精確控制光線能量分布的結構。在本案例中，將特定表面設為全吸收，OAS 軟件能夠高度還原實際光學環境中的光線行為。通過這種設置，設計師可以更準確地分析反射器內部的光線傳播路徑，有效避免雜散光對霧燈光束質量和分布的負面影響，提升霧燈整體的光學性能。

光源設置

光源選擇為物體光源，這充分體現了 OAS 軟件在光源定義方面的高度靈活性，它允許將任意幾何模型指定為光源。在本案例中，物體光源的能量設定為 1100lm，這一能量值并非隨意確定，而是經過大量的實驗測試和理論分析得出。該能量值既能保證霧燈在低能見度環境下提供足夠的光照強度，滿足駕駛員看清道路的需求，又不會因為能量過高而造成資源浪費或產生眩光等不良影響。

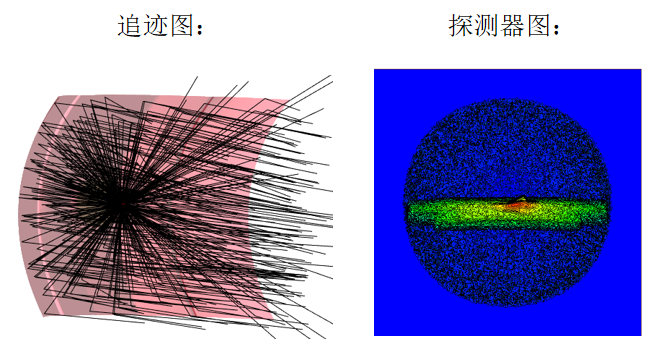

探測器：

為了全面、準確地驗證霧燈的光照分布是否符合預期設計，同時為后續對反射器曲面進行優化提供有力依據，本項目采用了基于輻照度的光照分布探測器。該探測器能夠精確收集霧燈發出光線的輻照度數據，設計團隊根據這些數據可以直觀、清晰地了解霧燈的光照分布情況，包括光線的強弱區域、均勻度等關鍵信息。一旦發現光照分布存在問題，例如某些區域光照過強或過弱，設計團隊就可以針對性地對反射器的曲面進行優化調整，逐步提升霧燈的性能。

總結

通過本案例可以清晰地看出，OAS 光學軟件在 5 Facets with Intersection 霧燈反射器的設計過程中，從初始的參數設定，到模擬分析光線傳播行為，再到基于分析結果進行設計優化，都發揮了不可替代的關鍵作用。它幫助設計師高效地應對復雜的光學設計挑戰，精準地完成霧燈反射器的設計任務，確保最終產品嚴格滿足 ECE 標準等相關光學性能要求，為汽車照明系統的發展提供了強有力的技術支持。
