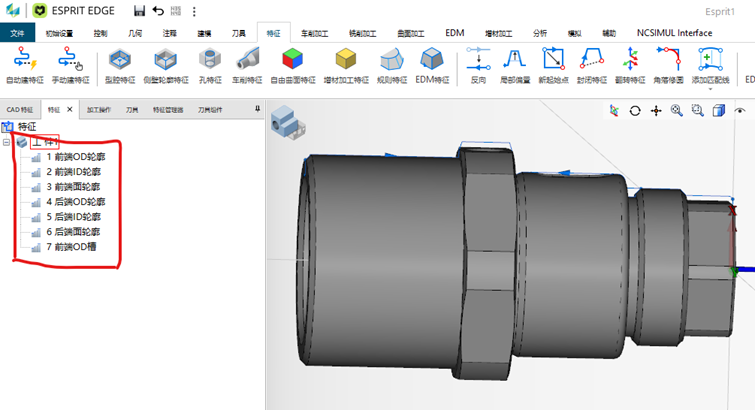

海克斯康工業軟件ESPRIT EDGE具備強大的車銑復合加工編程功能，其車削特征識別功能尤為出色。該功能可基于模型形狀，一鍵自動識別并生成零件的前端面、后端面車削，內圓、外圓車削，以及內外圓槽車削等全部加工特征（如圖示1）。更高效的是，ESPRIT EDGE還能根據零件類型自動為這些特征命名，用戶可直接選用軟件生成的加工特征，快速創建車削刀具路徑。這一功能顯著減少了手動特征歸類及重命名的時間，大幅提升了編程效率。

圖示1

ESRPIT EDGE

操作步驟

01

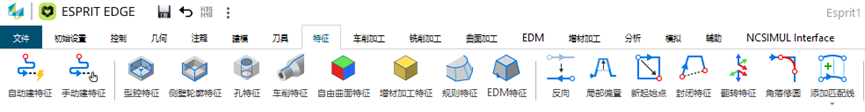

選擇車削零件的實體模型或者單獨需要車削的一組面，然后在軟件的特征創建工具欄中單擊 “車削特征”功能。

02

根據軟件的操作提示，選擇加工零件的車削軸。

03

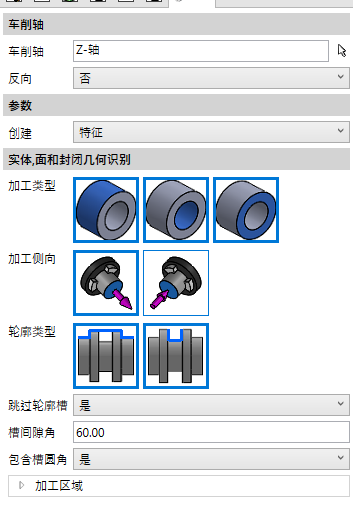

在彈出的參數對話框界面中，按實際的加工需求選擇加工類型，加工側向及輪廓類型。比如：用戶只想對主軸端進行車削操作，可以將加工側向的副軸圖標點暗。

04

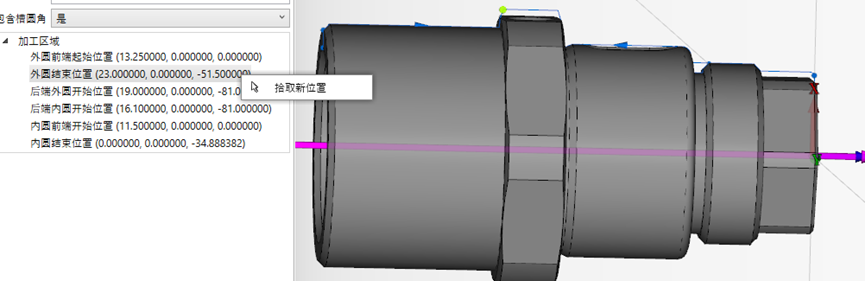

如果用戶需要對加工特征的開始和結束位置進行調整，可以在加工區域的特征位置列表右鍵單擊需要調整的位置點，然后選擇“拾取新位置”按鈕并在圖形區域選擇相應的點即可，并單擊左上角的 “確定”圖標完成特征的創建。

05

ESPRIT EDGE 車削特征識別與ESPRIT 20XX版的車削輪廓功能類似，但是軟件界面更加簡潔直觀，特征識別的準確率更高。ESPRIT EDGE能夠在創建特征之前預覽特征，并可以在創建特征之前對特征進行直接修改，避免不必要的二次修改。更重要的一點是，使用車削特征識別創建的特征自帶加工類型屬性，從而不需要在車削加工參數中通過手動來設置加工類型，極大的提高了編程效率，避免了用戶因加工類型設置錯誤而無法創建車削刀具路徑。

各位粉絲可以打開ESRPIT EDGE軟件，跟著操作視頻來體驗下軟件的這個功能。
