海克斯康正式發布 Actran 2025.1，新版本對工作流管理器（WM） 進行了重大改進。最新版本的 Actran 提供了全新的電驅動WM、電機噪聲WM的擴展功能、一些關鍵WM的幫助文檔以及更多功能。為了讓用戶更好地了解新版本的功能亮點和應用場景，我們邀請到海克斯康工業軟件聲學仿真工程師葉晥力，為大家詳細講解 Actran 2025.1 的升級特性，并在線演示新功能的使用技巧等，歡迎廣大用戶報名。

01

直播報名

5月23日 14:00

▲ 掃碼參與報名

立即預定

02

Actran 2025.1 的主要亮點包括

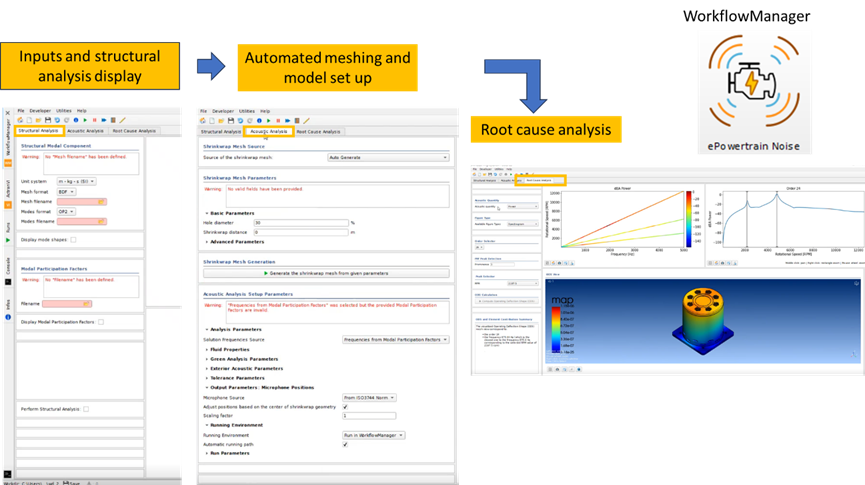

■ 電驅動WM

WM中提供了新的電驅動噪聲工作流。基于階次工況的結構模態和參與因子輸入，用戶只需單擊幾下鼠標，即可在階次工況下構建并運行完整的聲輻射分析。可從 WM主頁訪問演示案例來展示此工作流程的優勢。

借助這種新的工作流程，工程師將能夠:

• 輕松檢查結構振動結果并計算等效輻射功率（ERP）
• 快速自動構建結構的聲學包面網格，并使用自動化步驟設置完整的聲輻射分析
• 深入分析結果并調查峰值噪聲水平的根本原因

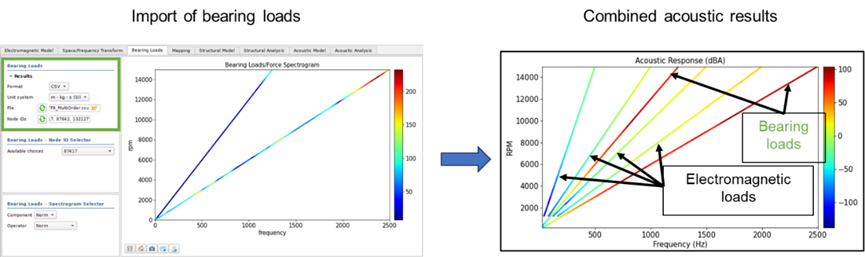

■ 電機噪聲WM支持軸承載荷，并有其他更多改進

除了電磁載荷之外，軸承載荷現在還可以應用電機噪聲工作流。這些軸承載荷可以從 ROMAX 導出的 CSV 文件或 Masta 導出的 BDF 文件中導入。添加了對 3D 軸向電機的空間分解的支持，以及用于載荷和網格映射的新選項卡。此外，現在可以導出模態參與系數，以便在新的電驅動工作流程中使用。

借助這項新功能，工程師將能夠:

• 研究電磁載荷和軸承載荷對電驅動系統 NVH 行為的綜合影響
• 對軸向電機進行深入研究
• 更好地對齊不同的網格并映射結構上的載荷

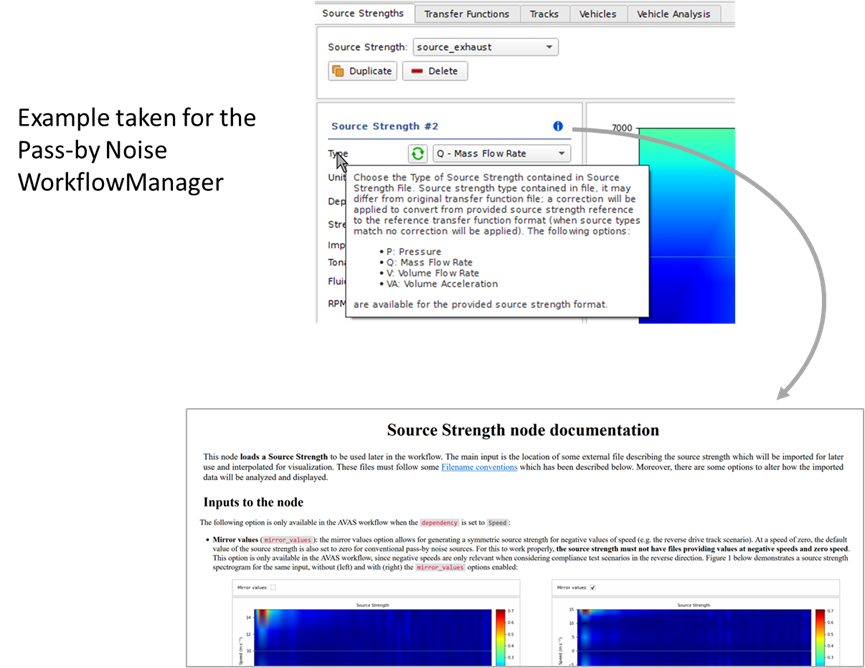

■ WM幫助文檔

已為工作流管理器的最復雜節點創建了大量文檔。此文檔可通過節點右上角的 info 圖標訪問。此外，當用戶將鼠標懸停在屬性上時，會為所有工作流的所有字段顯示文本信息。借助這項新功能，工程師將能夠:

• 獲取所涉及函數的描述以及請求的字段中的預期內容
• 訪問 HTML 頁面以獲取更詳細的解釋

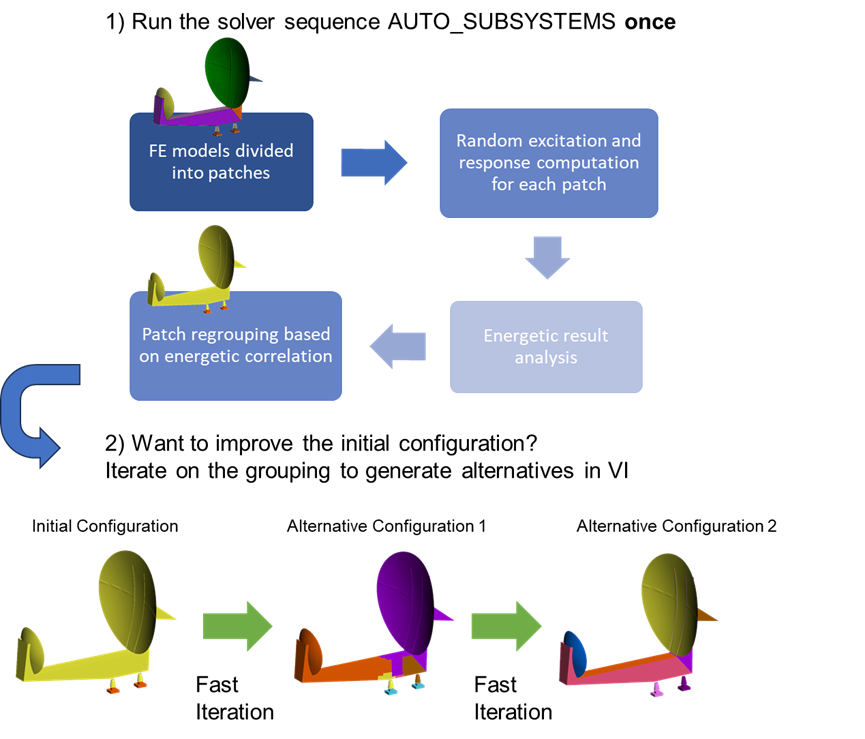

■ 在 Actran VI 中自動創建 SEA 子系統

自Actran 2021以來，AUTO_SUBSYSTEMS序列已可用于虛擬 SEA，它將結構模型劃分為單元片，隨機激發它們并根據它們的結果構建一個能量數據庫，然后根據它們的能量相關性將這些單元片重新分組到子系統中。在 Actran 2025.1 中，AUTO_SUBSYSTEMS序列的分組組件現在移植到 ActranVI 中，以快速查看不同的子系統配置并使迭代變得更加容易。

借助這項新功能，工程師將能夠：

• 以交互方式創建和調整 SEA 子系統定義
• 快速比較不同的子系統配置
• 輕松選擇最佳配置

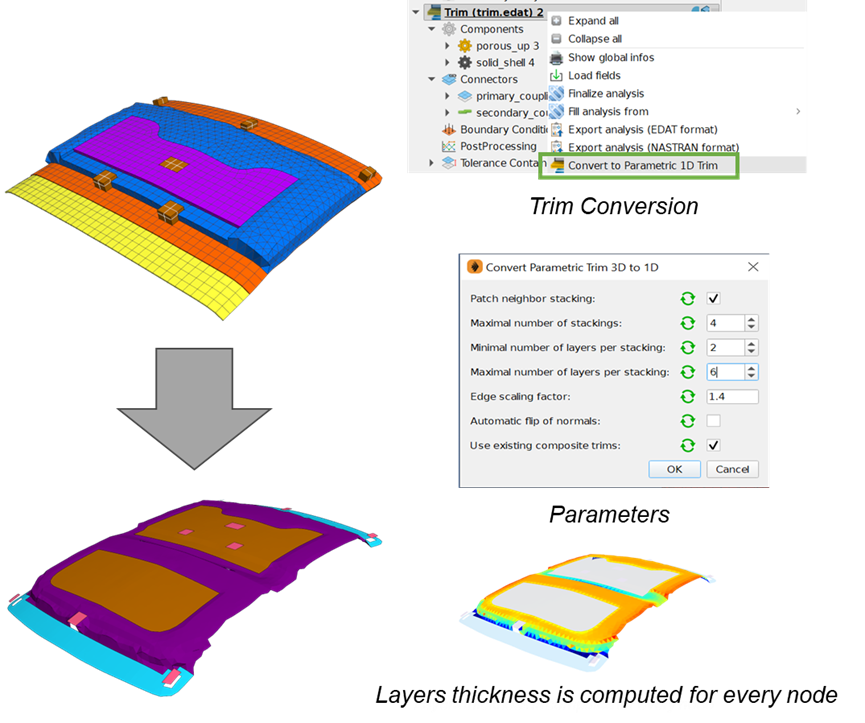

■ 3D 到 1D 聲學包模型轉換工具：提高穩健性

從 Actran 2024.1 開始，現有的 3D 聲學包可以自動轉換為 1D 聲學包。此轉換工具可從 ActranVI 訪問，方法是右鍵單擊trim分析，然后選擇 “轉換為參數化 1D聲學包”。新版本中增加了一組新的參數，使這種轉換變得更加穩定，可以更好地控制 1D trim 輸出。

借助這些新功能，工程師將能夠：

• 擴展符合此轉換條件的 3D 聲學包范圍
• 更好地控制 1D 聲學包質量
• 通過在典型的 1D 聲學包應用程序（如 Virtual SEA）中重復使用已構建的 3D 聲學包來節省時間

03

Actran 2025.1 更多新功能

此版本還包括其他幾個新功能，包括:

1、Nastran-Actran 空間工作流程改進：Actran 2025.1 支持使用 SDAMPING 卡和 PAC 卡中的附加 T2WL 場定義全局隨頻率變化阻尼（有關卡的完整說明，請參閱 Nastran 文檔），允許用戶指定外部聲學組件的近場域范圍由相對聲波長來定義。結果可以只保存在選定的節點上，直接輸出RMS結果，并且可以根據 f04、f06 和每個計算步驟的日志文件進行檢查和調試。

2、PLTViewer 和 WaterfallViewer 中的快速傅里葉變換 （FFT）：在 PLTViewer 和 WaterfallViewer 中，通過右鍵單擊物理量并選擇“計算 DFT”，可以輕松提取時間信號的頻率內容。得益于 FFT 算法，即使數據量較大，此操作也非常快速。

3、導入配置文件：從以前的版本導入默認 GUI 設置（配置文件），以避免每次安裝新版本的 Actran 時都必須重新設定它們。

4、對矢量數據進行法向場可視化：標量場（例如法向速度）現在可以在 2D 表面上可視化為法向矢量。

5、ARM 處理器：Actran 2025.1 在 ARM 處理器上可用。
