法布里珀羅干涉儀設計案例

簡介

法布里珀羅干涉儀作為一種高分辨率光學儀器，基于多光束干涉原理構建。其核心結構由兩塊高度平行的反射鏡組成諧振腔，當光進入該諧振腔后，會在鏡面間進行多次反射。在這一過程中，透射光會形成干涉條紋，而這些干涉條紋的強度分布取決于光在腔內傳播產生的相位差。

該干涉儀具備極高的光譜分辨率和精細度，這使其在眾多領域都有著廣泛的應用。在光譜學領域，它能夠用于研究光譜的精細結構和超精細結構；在激光技術中，可用于激光腔的設計與優化，提升激光輸出的質量與穩定性；在光學通信方面，有助于實現更高效的信號傳輸與處理；在精密測量領域，能夠對微小的位移、厚度、折射率等物理量進行高精度測量。

實驗設置與操作

光源參數

在本次展示的案例中，所采用的光源具有特定參數：其束腰半徑為 9mm，波長為 0.6328μm。這樣的光源特性決定了光在干涉儀中的初始傳播狀態和能量分布。干涉儀的平面 1 與平面 2 處于平行狀態，并且這兩個平面都被賦予了特殊的膜層，該膜層具有透射 30%，反射 70% 的光學特性。這種膜層設置直接影響了光在平面間的反射與透射比例，是決定干涉條紋形成與特征的關鍵因素之一。

參數配置

在使用 OAS 軟件對本案例中的法布里珀羅干涉儀進行分析時，首先需要在軟件中準確構建干涉儀的模型。這包括定義平面 1 和平面 2 的位置、平行關系以及它們所具有的膜層光學參數（30% 透射率和 70% 反射率）。接著，輸入光源的詳細參數，即束腰半徑 9mm 和波長 0.6328μm。完成模型搭建與參數設置后，啟動軟件的光束追跡功能。此時，軟件會依據內置的波動光學傳播算法，模擬光從光源發出，進入干涉儀系統，在平面 1 和平面 2 之間多次反射，并最終被探測器面吸收的全過程。

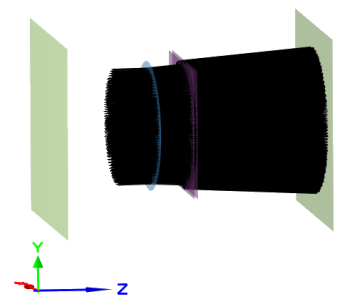

（法布里珀羅干涉儀的三維追跡圖）

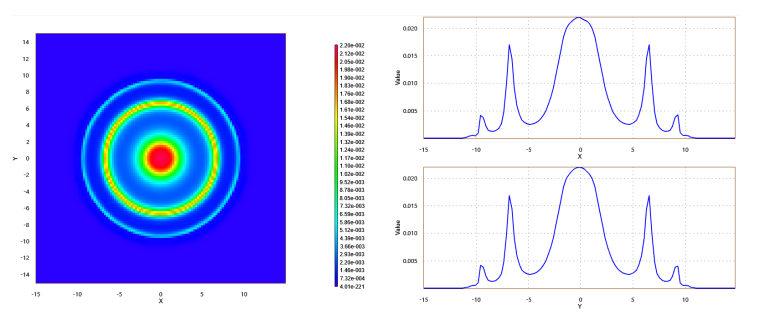

（法布里珀羅干涉儀的探測器結果圖）

總結

經過 OAS 軟件的光線追跡模擬后，可在探測器窗口中查看干涉圖樣。該干涉圖樣以直觀的方式展示了光在干涉儀內干涉的結果。通過對干涉圖樣的分析，能夠獲取諸多關鍵信息。例如，干涉條紋的間距、形狀以及強度分布等，這些信息與干涉儀的性能參數（如光譜分辨率、精細度）以及被測物理量（若用于測量場景）存在緊密聯系。研究人員可依據這些信息，對干涉儀的工作狀態進行評估，判斷其是否滿足實際應用需求，或者進一步分析干涉儀所處環境是否存在干擾因素等。
