草坪燈案例設計

簡介

在公園景觀照明設計中，草坪燈的合理布置與光線效果優化對于營造舒適、美觀且節能的夜間環境至關重要。本案例運用 OAS 光學分析軟件，對公園草坪燈進行精確的光學模擬與分析，旨在通過科學手段提升草坪燈的照明性能與效果。

模型構建

利用 OAS 光學分析軟件，創建了公園草坪燈的精準模型。該模型完整且細致地還原了草坪燈的實際物理結構，包括燈具外殼的形狀、尺寸以及內部光學組件的布局等關鍵要素。模型的構建依據草坪燈的真實設計圖紙與參數，確保在軟件環境中的模擬能夠最大程度貼近實際工作狀態，為后續的光線追跡與分析提供可靠基礎。

OAS 軟件中的關鍵設置

光線追跡

為了獲得全面且準確的光學效果數據，在本次仿真中總共設置追跡 25 萬條光線。光線追跡作為光學仿真的核心步驟，通過大量光線的模擬傳播，能夠精確反映光線在草坪燈內部以及周圍空間的傳播路徑與分布情況。同時，考慮到可視化展示的清晰度與效率，在軟件中進行了可視化設置，僅顯示 500 條光線。這 500 條光線經過精心篩選，能夠代表整體光線傳播的主要特征與趨勢，既保證了視覺呈現的簡潔明了，又不失對關鍵光學信息的展示。

探測器設置

設置了兩個探測器用于收集光線數據。探測器 1 的網格數為 51×51，適用于對光線分布進行較為寬泛但全面的初步探測，能夠快速獲取整體光線分布的大致情況。探測器 2 采用高分辨率設置，網格數為 121×121，用于對特定區域的光線分布進行精細探測。高分辨率的網格設置能夠捕捉到光線分布的細微變化與差異，為深入分析光線的集中程度、均勻性等關鍵指標提供高精度的數據支持。

結果查看

在完成光線追跡后，可在 OAS 軟件的探測器窗口中直觀查看光線分布情況。探測器窗口以可視化的方式呈現光線在探測器上的落點分布，通過不同的顏色、亮度或密度等視覺元素，清晰展示光線的強度分布。借助這些直觀的可視化結果，設計人員能夠快速了解草坪燈在不同方向、不同區域的光線覆蓋情況，判斷是否存在光線過強或過弱的區域，從而為優化草坪燈的設計與布局提供有力依據。例如，若發現某些區域光線過于集中，可通過調整燈具內部的反光罩形狀或角度來改善光線分布；若存在光線覆蓋不足的區域，則可考慮增加燈具數量或調整燈具安裝位置。

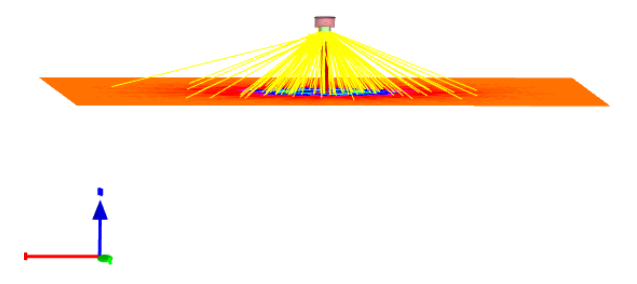

(草坪燈的三維追跡圖)

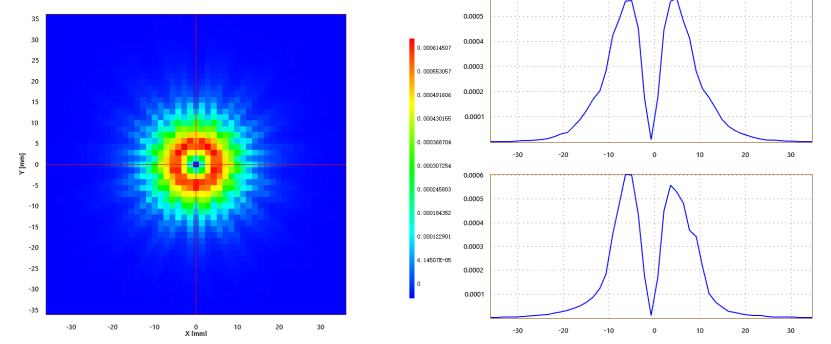

(草坪燈的探測器1結果圖)

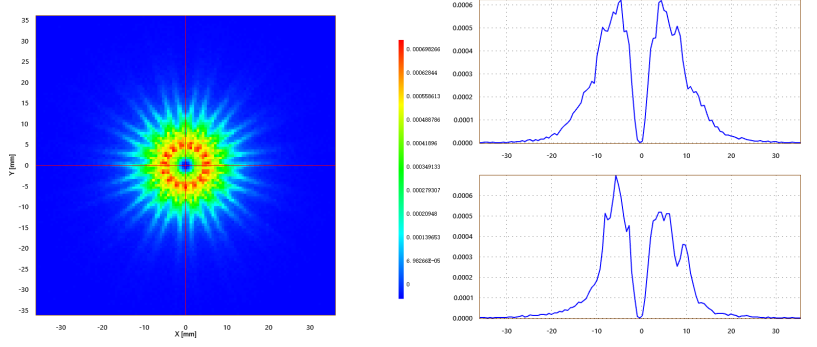

(草坪燈的探測器2高分辨率結果圖)

總結

通過本次使用 OAS 光學分析軟件對公園草坪燈的案例仿真，充分展示了該軟件在光學設計與分析領域的強大功能與應用潛力。精確的模型構建、靈活且全面的仿真參數設置以及直觀的結果查看方式，為公園草坪燈的優化設計提供了科學、高效的解決方案。在未來的景觀照明設計項目中，OAS 軟件有望繼續發揮重要作用，進一步助力設計師打造更加智能、節能且美觀的照明環境。同時，隨著軟件功能的不斷升級與完善，其在更多復雜光學系統設計中的應用前景也將更加廣闊。
