RecurDyn的多柔體動力學（MFBD）技術以其卓越的精度聞名業界，尤其在處理復雜柔性體接觸、大變形和非線性動力學問題時表現無可替代。然而，基于有限元的FFlex體仿真需密集的網格計算，面對高精度模型（如精密齒輪箱橡膠襯套、仿生機器人柔性關節）時，龐大的網格數量往往導致仿真速度驟降，成為工程師的痛點。

RecurDyn DataDrivenDesign（DDD）模塊的誕生（推薦版本：V2025），正是為了破解這一難題——通過AI驅動的元模型技術，在保留MFBD核心優勢的同時，將柔性體仿真效率提升至全新高度。

1. 從“網格依賴”到“數據驅動”：重新定義柔性體仿真邏輯

· DataDrivenDesign（DDD）的革新：

AI元模型（CMM/PMM） 替代原始FFlex體，將網格計算轉化為“輸入-輸出”關系的高效映射。

o 訓練階段：通過少量靜態采樣（DOE）提取柔性體力學特性，訓練輕量化神經網絡模型。

o 應用階段：動態仿真直接調用元模型，繞過網格計算，速度提升10~100倍。

2．數據驅動設計（DDD）模塊使用流程

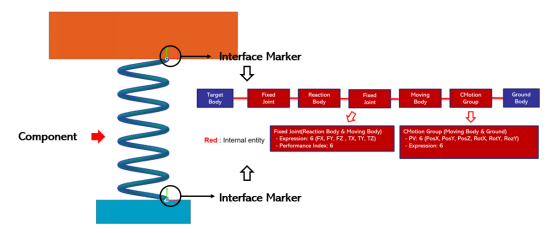

1. 定義組件組（Component Group）

選擇目標柔性體（FFlex Body）及其Interface Markers。確保Interface Marker位于與其他部件連接的部位。系統將自動生成虛擬體（Dummy Body）補償結構的慣性效應。

相關名詞解釋

組件組（Component Group）

是什么：你要簡化的零件（比如橡膠減震器）+ 它的連接點（比如和車架/車輪接觸的位置）

怎么做：選中零件→標記連接點→打包成組

元模型

作用：連接點處的“力-位移”關系速查表

生成過程：讓零件變形100種姿勢 → 記錄每種姿勢的反作用力 → 訓練AI總結規律

虛擬體（Dummy Body）

為什么需要：零件被替換后，需要“配重塊”保持重量平衡（就像拍電影用假人代替演員完成危險動作）

2. 選擇創建元模型方法（FMM/PMM）

	FMM（全因子元模型）	PMM（智能元模型）
核心原理	基于全因子實驗設計（Full Factorial DOE），均勻采樣所有變量組合，生成網格化數據點。	采用智能采樣（如拉丁超立方LHD）和AI模型（多項式回歸/神經網絡），動態優化數據分布。
適用場景	低維度（≤4變量）、線性或弱非線性問題（如小變形彈性體）。	高維度、強非線性問題（如大變形橡膠件、接觸摩擦復雜系統）。
計算效率	? 變量少時高效，樣本量隨變量數指數增長，變量多時計算成本驟升。	? 通過稀疏采樣減少實驗量（樣本量≈10×變量數），高維問題效率優勢顯著。
建模方法	多項式插值（1階/2階），構建規則響應曲面。	支持多項式回歸和深度神經網絡（MLP），自適應擬合復雜非線性關系。
精度表現	在變量范圍內精度高，但外推能力差；非線性強時易出現誤差。	通過AI模型捕捉局部非線性特征，外推預測能力更強，需充足數據避免過擬合。

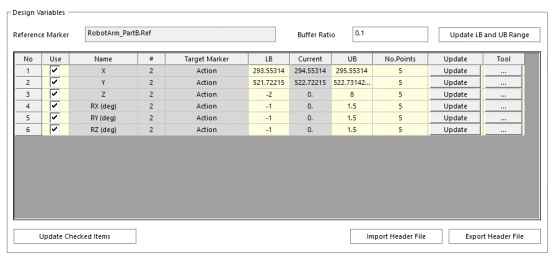

3. 配置設計變量（Design Variables）

在Component Variable頁面定義Interface Marker的位移/旋轉自由度（DOF）。

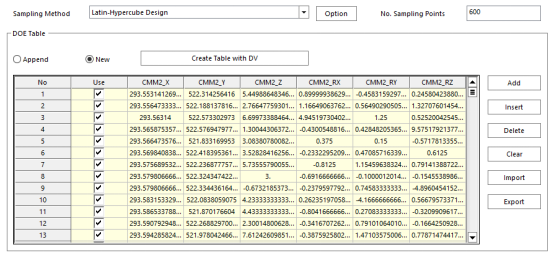

4. DOE實驗設計

選擇采樣方法（如LHD優化），樣本數量，生成DOE案例表。

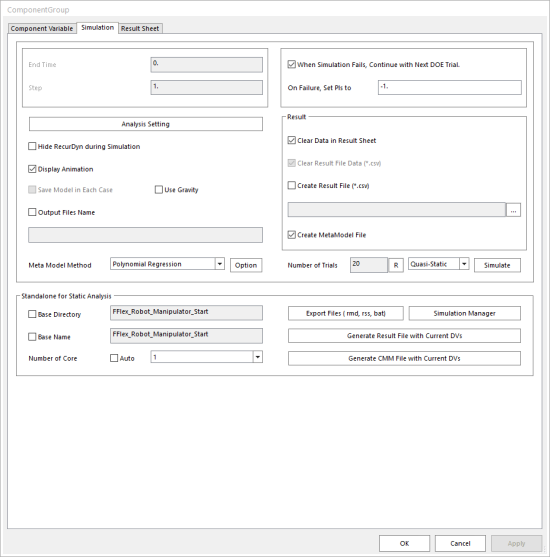

5. 執行靜態分析

設置靜態分析參數（如仿真時間、收斂精度）。

批量運行DOE案例，記錄Interface Marker反作用力數據。失敗處理：勾選Continue with Next Trial自動跳過失敗案例。仿真結束后，生成結果表（DOE案例+響應數據），點擊Create Meta Model File生成.cmm文件（元模型文件）。

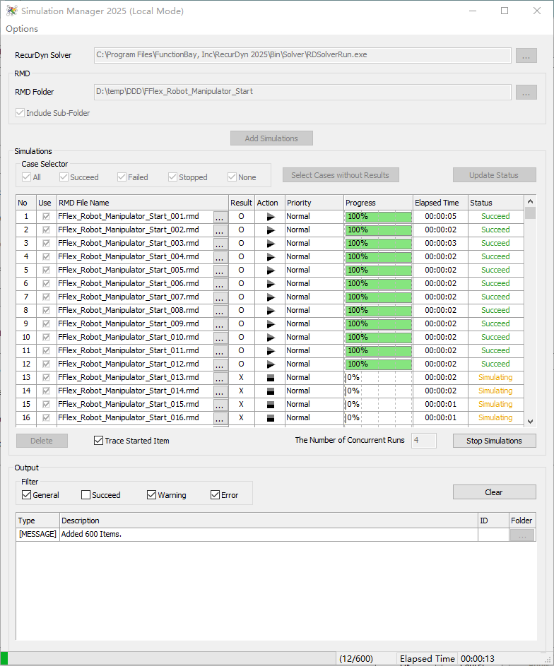

6. 仿真管理（Simulation manager）

RecurDyn的Simulation Manager是一種用于協調和優化仿真工作流程的工具，通過自動化任務調度、資源管理和結果收集，同時運行多個仿真，利用并行處理提高計算效率，檢測仿真過程中的錯誤，并采取措施進行修正或重新啟動失敗的仿真。用戶通過SimulationManager的面板可實時監控仿真的進度與狀態，包括成功、失敗、正在運行或等待中的任務。

7. 模型驗證

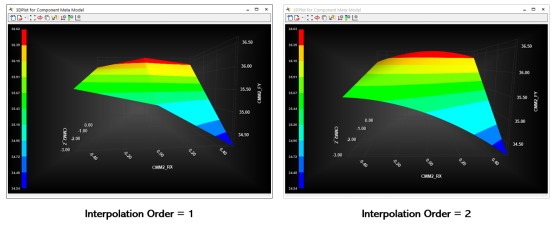

3D可視化驗證： 3D plot（三維圖）是一種圖形工具，用于可視化三個變量之間的關系。在仿真分析中，3D plot特別有用，因為它可以幫助用戶理解不同自由度（DOFs）與界面標記反應力之間的關系。

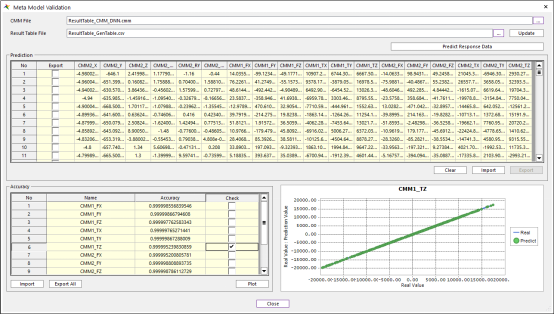

元模型驗證（Meta Model Validation）：用于評估所生成的元模型（也稱為代理模型或響應面模型）在預測實際系統響應方面的準確性。

8. 使用元模型替代原組件仿真

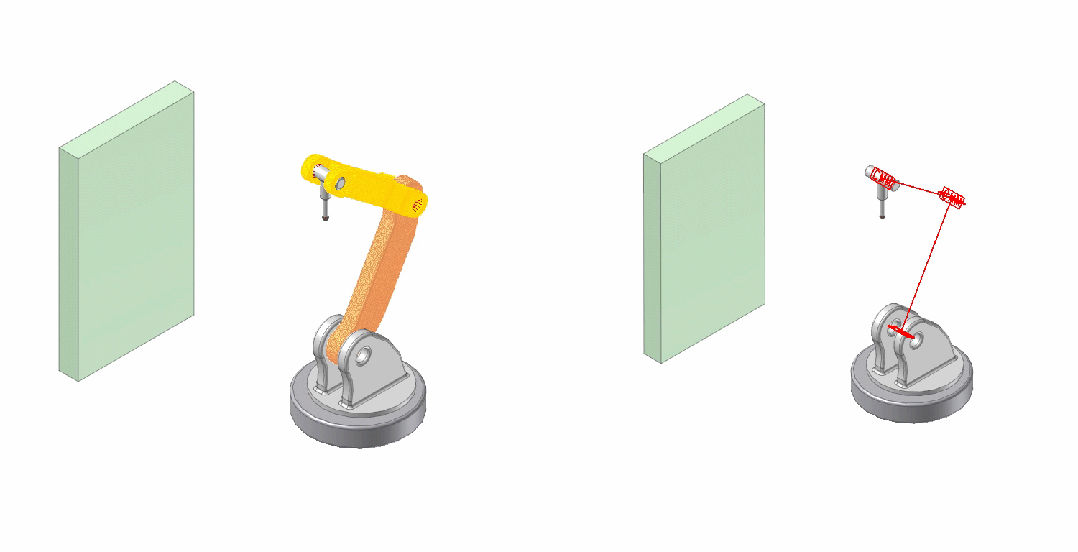

原FFlex模型動畫             元模型動畫

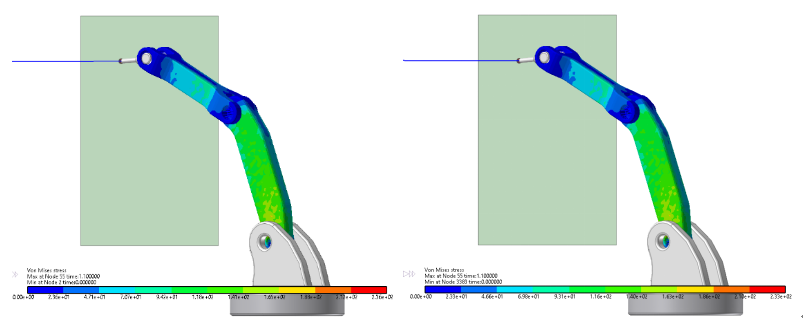

原FFlex模型應力云圖           元模型應力云圖

未來已來：DDD如何重塑仿真生態？

RecurDyn DDD模塊不僅是效率工具，更是MFBD技術的進化延伸。通過AI與物理仿真的深度融合，工程師得以：

· 突破網格限制：在超大規模系統中實現“細節精度”與“全局效率”的兼得。

· 解鎖實時仿真：為數字孿生、實時仿真提供技術底座。

· 賦能創新設計：以更低成本探索傳統方法無法觸及的設計空間。

未來已來，讓RecurDyn+AI成為您征服復雜系統的“終極武器”！

作者：華成婷
