海克斯康工業軟件旗下的NCSIMUL軟件，作為數控機床加工仿真與優化領域的代表性軟件，憑借其高度仿真的內置虛擬機床和控制器，能直接對數控機床所使用的G代碼文件進行模擬運行。在正式加工前，便可憑借強大算法和分析功能，精準識別并排除G代碼程序中潛藏的安全隱患，有效降低生產過程中因代碼錯誤導致的各類風險，從源頭上保障加工的順利進行。

在航空航天結構件、葉輪葉盤、精密模具等大型零部件的五軸數控機床加工中，旋轉軸（A/B/C軸）的鎖定操作十分頻繁。特別是在復雜工件換向、刀具校準、安全暫停等關鍵環節，對旋轉軸鎖定的及時性和準確性要求極高。過去，依賴人工進行旋轉軸機械鎖定，不僅效率低下，還容易因人為因素產生操作誤差，導致加工精度下降。如今，借助輔助代碼（如G代碼、M代碼或PLC指令），即可實現旋轉軸的自動化鎖定。這種創新性的自動化解決方案，顯著提升了生產的自動化水平，大幅縮短系統響應時間，為企業降本增效提供了有力支撐。

然而，五軸數控機床旋轉軸采用代碼鎖定方式，在提升自動化水平和響應速度的同時，也帶來了一系列潛在風險。代碼編寫和輸入過程中，稍有疏忽就會出現錯誤，例如指令參數設置錯誤、代碼邏輯混亂等。這些錯誤可能致使旋轉軸鎖定位置偏差，或在錯誤的時機執行鎖定操作，進而嚴重影響加工精度，甚至造成工件報廢，引發設備故障。

值得一提的是，NCSIMUL軟件憑借強大的功能，可便捷地檢測這些潛在風險。通過模擬運行，提前發現代碼中存在的問題，幫助技術人員及時糾正，避免因代碼錯誤給生產帶來損失。

今天，我們來介紹一下如何快速在NCSIMUL設置旋轉軸鎖定代碼。

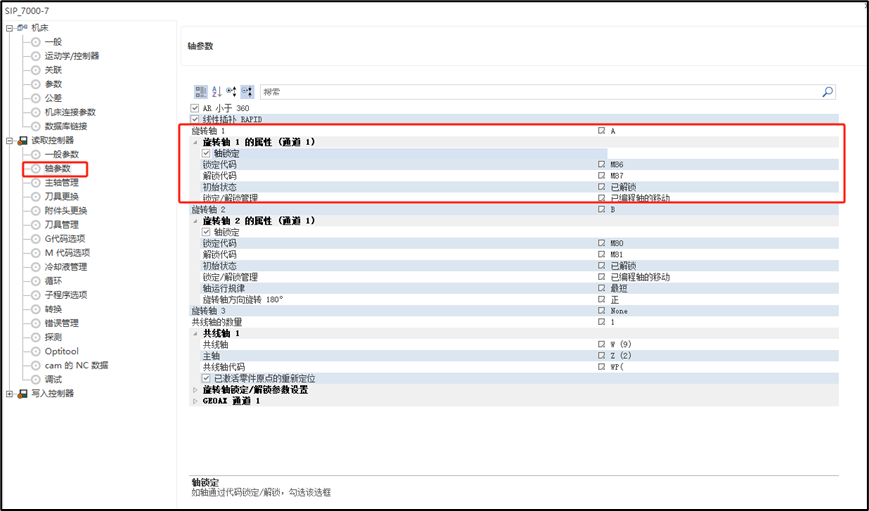

1、進入NCSIMUL機床編輯界面，選擇軸參數，勾選軸鎖定功能

2、在鎖定代碼欄中輸入對應代碼

3、在解鎖代碼欄中輸入對應代碼

4、在初始狀態欄中選擇是否解鎖

5、在鎖定/解鎖管理欄中選擇對應狀態，旋轉軸移動報警/旋轉軸代碼報警/旋轉軸代碼后自動解鎖

本期以SIP-7000機床為例，設置A/B旋轉軸鎖定代碼

• M86èA軸解鎖
• M87èB軸解鎖
• M80èA軸鎖定
• M81èB軸鎖定

6、詳細操作步驟，請參考以下視頻：
