TechWiz LCD 3D應用:微液晶分子摩擦排布

在實際的摩擦過程中,液晶分子并不是按照摩擦方向均勻排布的,此軟件的微擾法選項(Perturbation Method)允許液晶分子以類似于實際摩擦過程的方式移動,當使用了微擾方式時,液晶分子在表面取向中指定的摩擦角度相關的隨機方向進行布。

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖1

1. 建模任務

1.1堆棧結構

2. 建模過程

以下是建模過程中部分重要步驟的說明

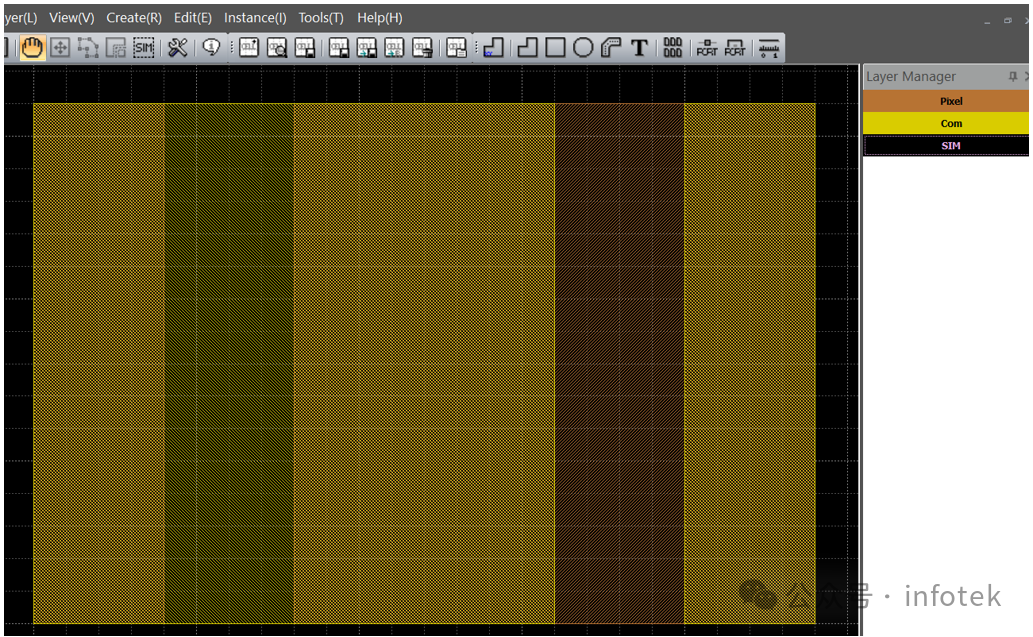

2.1在TechWiz Layout中創建結構(生成項目和mesh文件)

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖2

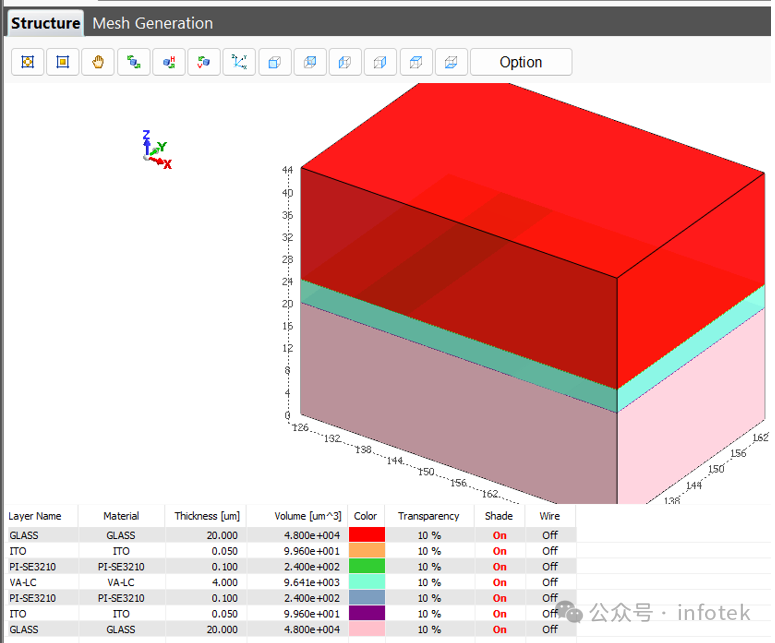

結構創建完成后在TechWiz LCD 3D中加載并進行相關參數設置

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖3

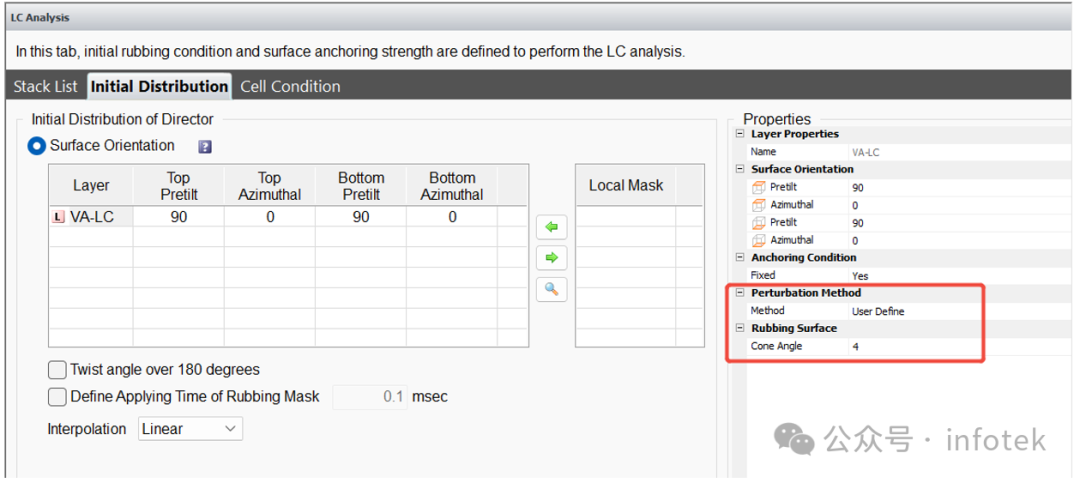

2.2在TechWiz LCD 3D軟件中設置微擾方式為用戶自定義,并設置微擾角度

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖4

2.3其它設置

此例僅對比使用微擾方式與否對結果的影響,因此可將像素電壓設置為DC6v,設置合適的電壓時間。

3. 結果查看

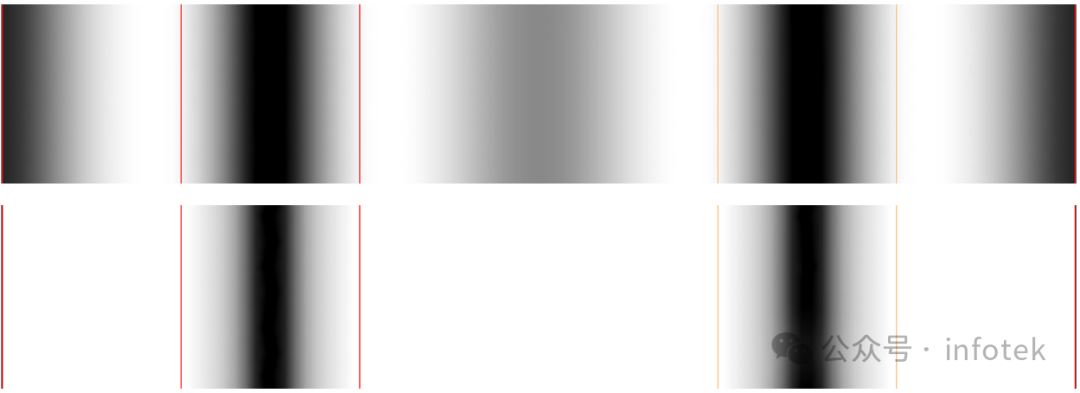

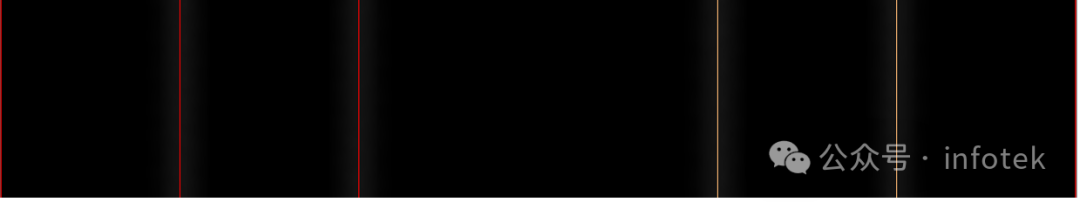

3.1 method設置為無微擾時5ms,15ms,30ms分別對應透過率如下

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖5

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖6

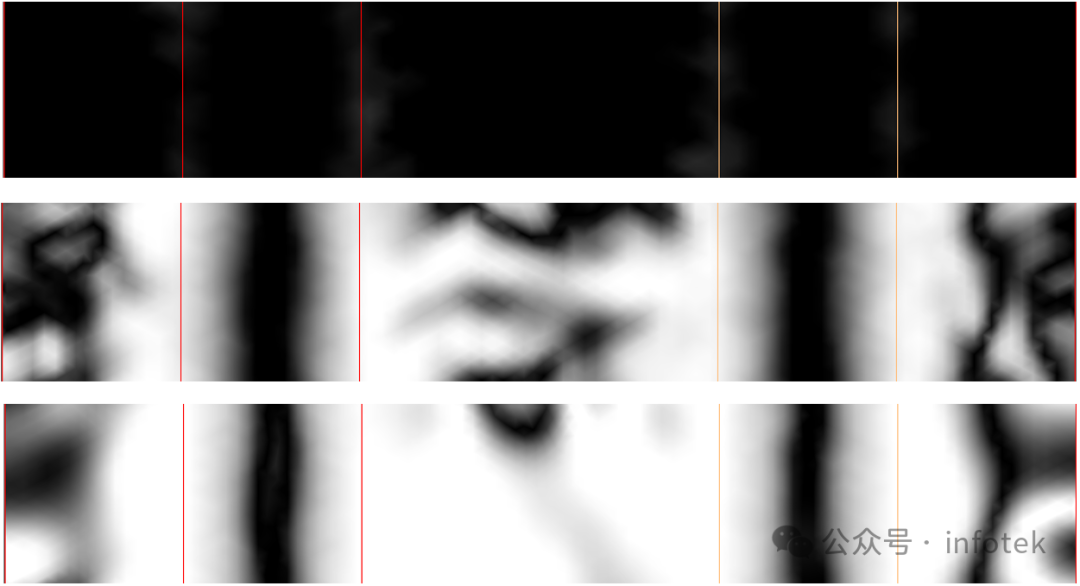

3.2 method設置為用戶自定義時5ms,15ms,30ms分別對應透過率如下

TechWiz LCD 3D應用:微液晶分子摩擦排布的圖7
