本案例對管道球閥開啟與關閉的過程展開了仿真計算。主要涉及到網格旋轉。計算模型十分簡單，通過對該案例的學習與掌握，后續可以對相關球閥的參數化計算進行仿真。

1 workbench 設置

本案例的計算模塊如下圖所示：

2 SCDM 設置

2.1 導入幾何

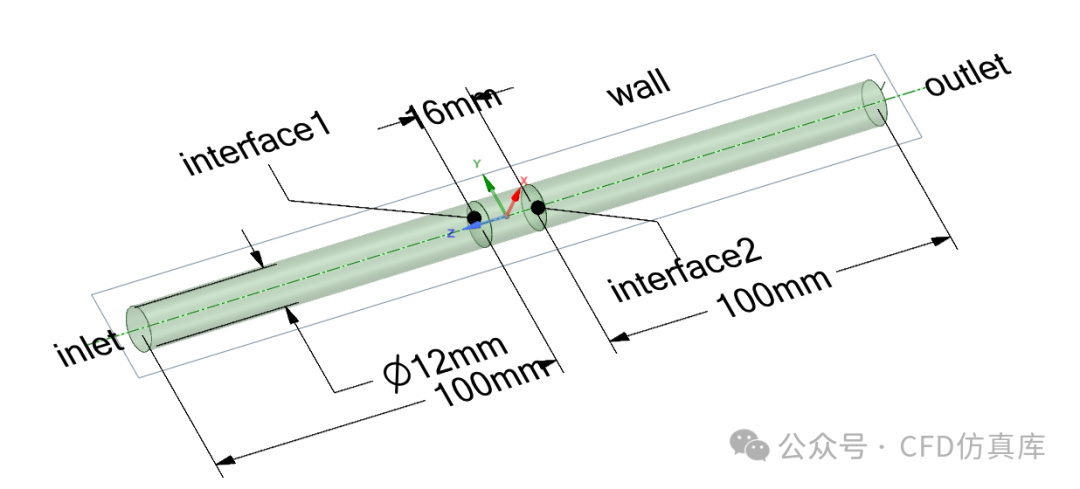

依據相關文獻，對幾何模型進行建立，其中管道為wall，球閥與管道的接觸面為interface，具體的邊界條件和幾何尺寸如下圖所示：

2.2 網格設置

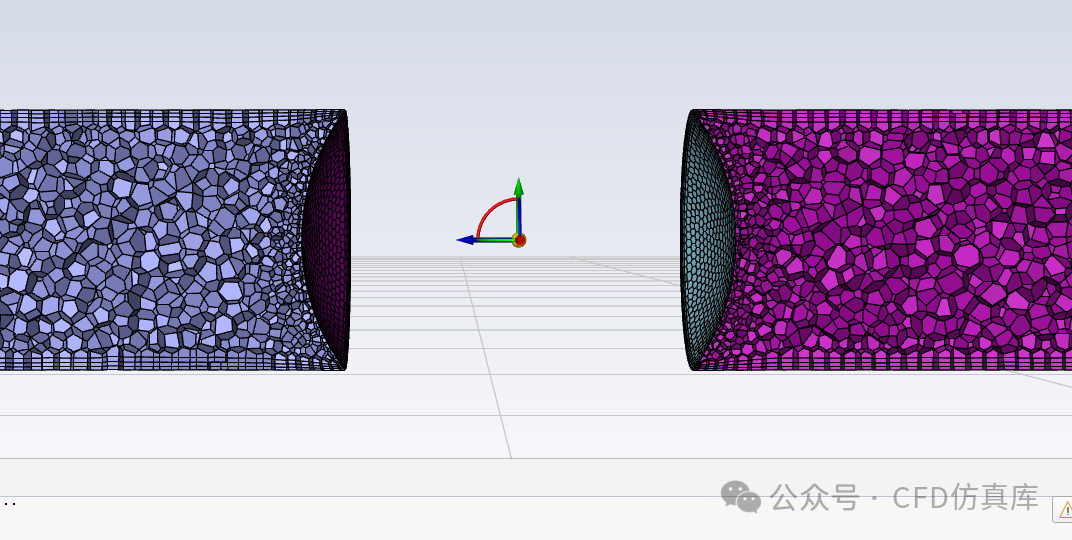

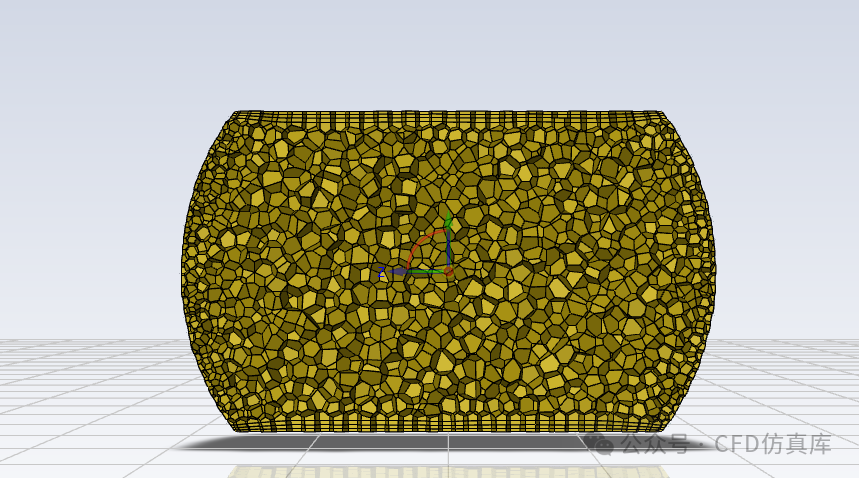

采用Fluent meshing進行網格劃分，對交界面附近網格進行加密，具體的網格劃分如下圖所示：

3 FLUENT 設置

3.1 General設置與網格導入

首先導入網格，因為是球閥開啟與關閉過程的仿真，因此需要開始瞬態，具體設置如下圖所示。

3.2 模型設置

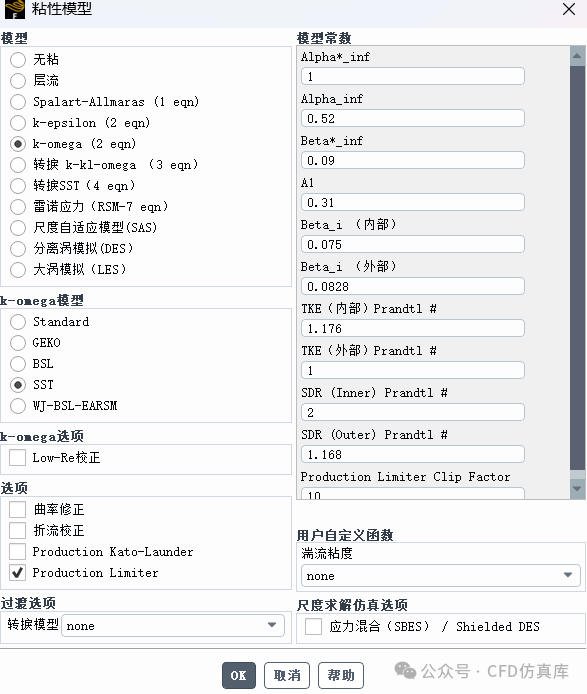

此處對模型進行設置，首先對湍流模型進行設置，選擇SSTkw作為計算模型，具體設置如下圖所示：

3.3 材料設置

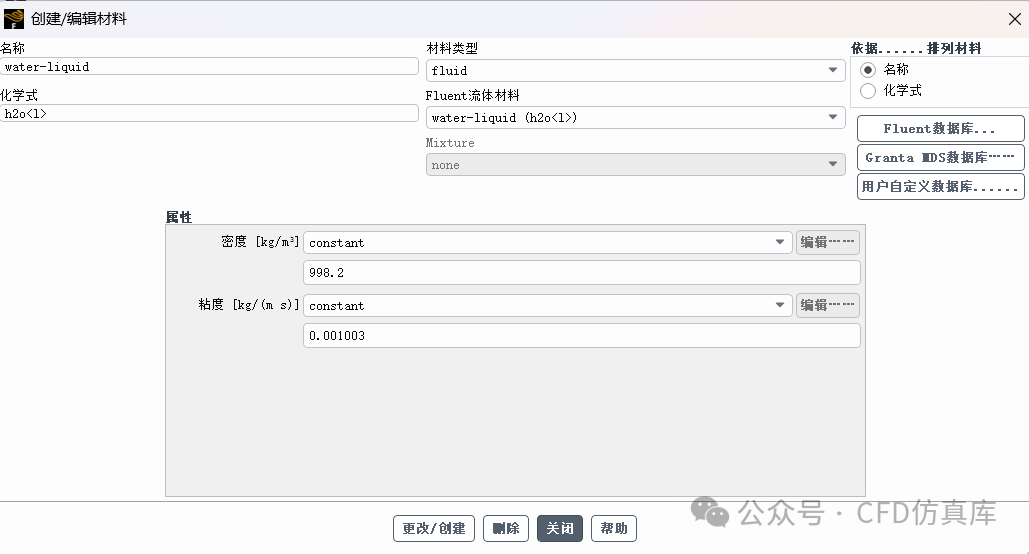

此處對材料進行設置，此處需要添加water作為流體材料，具體設置如下圖所示：

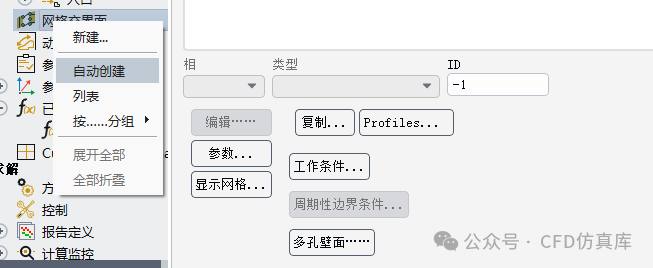

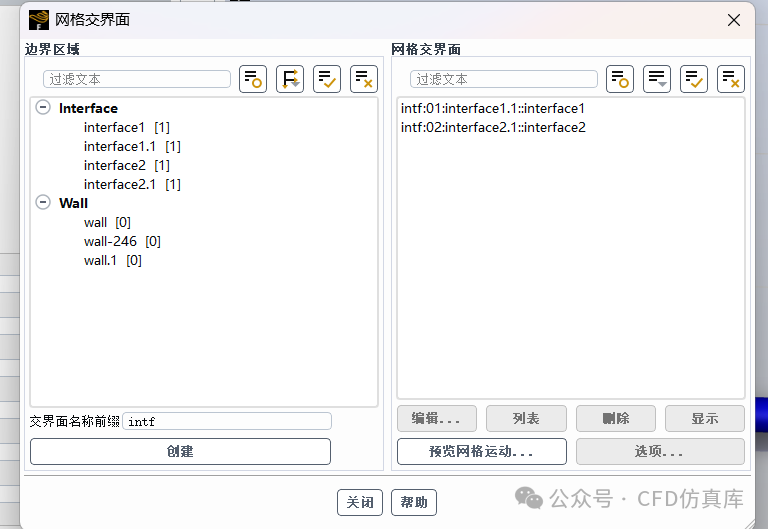

3.4 交界面設置

此處選擇自動創建即可，具體設置如下圖所示：

3.5 邊界條件設置

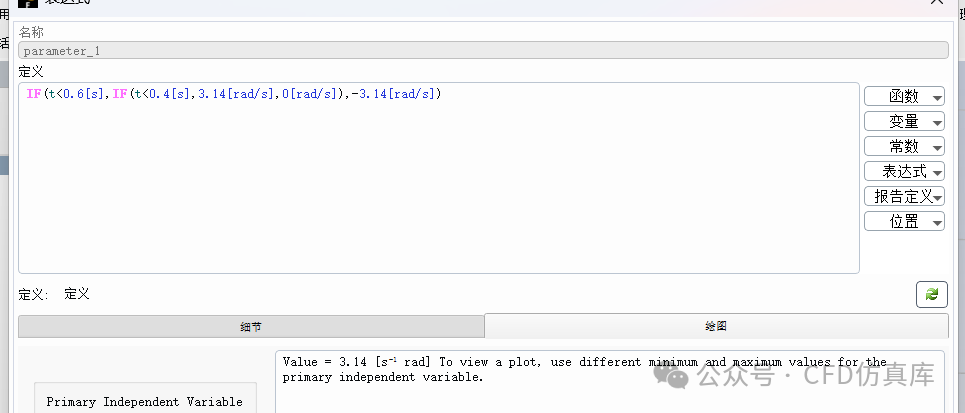

首先需要添加表達式，對球閥開啟與關閉過程進行公式設計，具體的球閥運動公式如下圖所示：

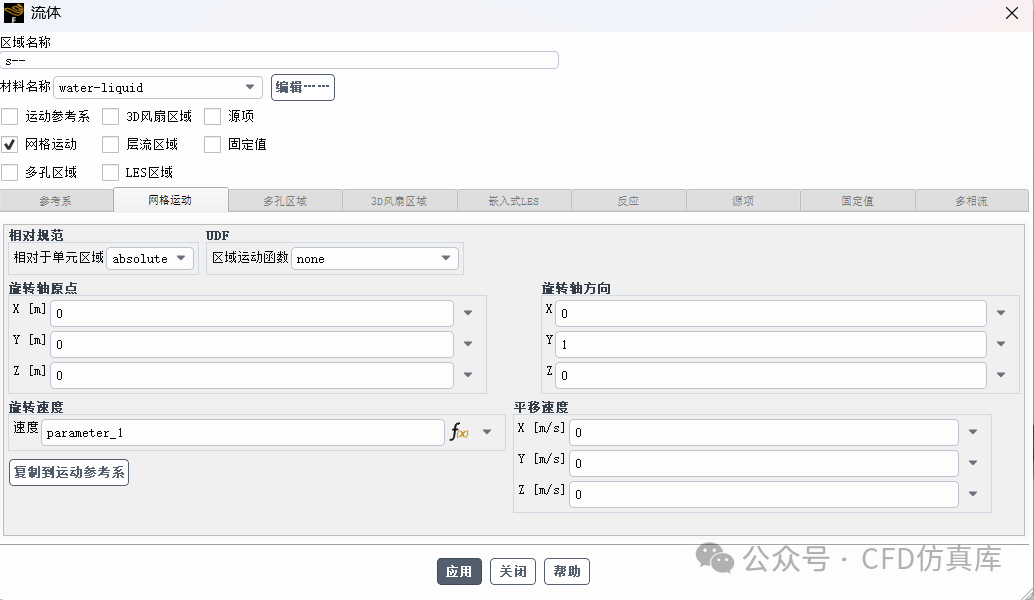

 選擇球閥所在流體域，勾選網格運動，并將表達式添加到旋轉速度處，選擇Y軸為旋轉軸，具體設置如下圖所示：

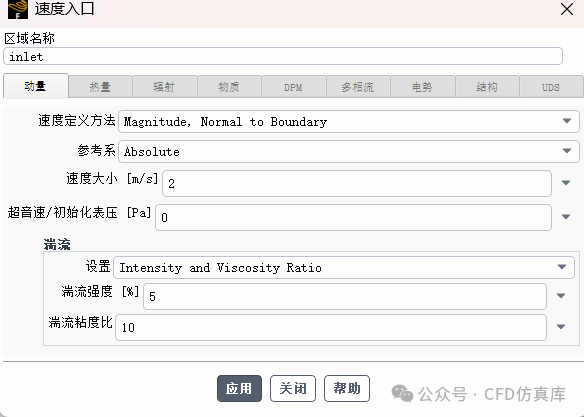

對速度入口進行設置，選擇入口速度為2m/s，具體設置如下圖：

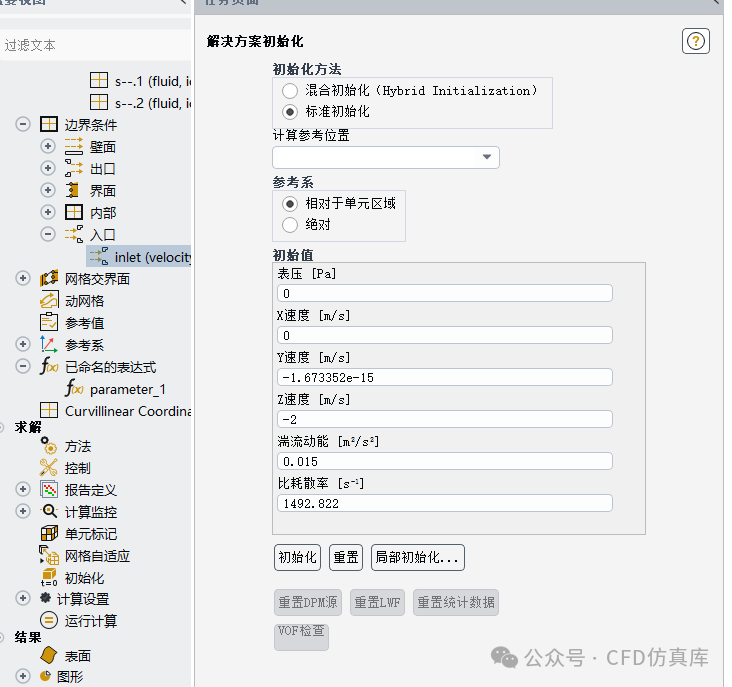

3.6 初始化設置

首先進行標準初始化設置，具體設置如下圖：

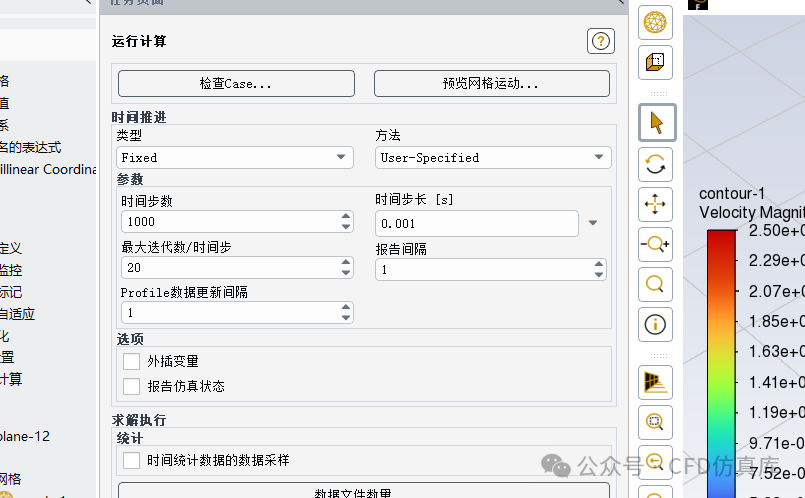

3.7 計算設置

此處進行的計算設置如下：

4 后處理結果

4.1 后處理結果

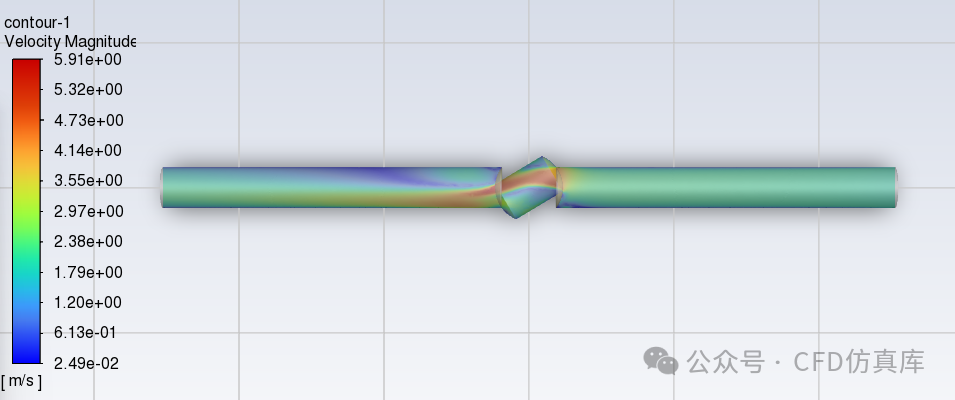

對球閥關閉與開啟過程仿真的計算結果進行可視化處理，管道中的速度結果云圖如下圖所示：

球閥關閉與開啟過程云圖動畫結果如下圖所示：
